Бюркерт (Burkert) 337816 (Тип 2060) пневматический 2/2-ходовой наклонный клапан отвечает требованиям жестких технологических условий. Непревзойденный срок службы и герметичность гарантируются надежным саморегулирующимся сальниковым уплотнением. Привод из нержавеющей стали разработан для тяжелых условий эксплуатации. Лазерная сварка обеспечивает прочность и легкость очистки. Благодаря каналу для отвода отработанного воздуха привод может работать изолированно от окружающей среды, что гарантирует оптимальный срок службы и гигиену. Высокая пропускная способность достигается за счет оптимизированного корпуса наклонного клапана из нержавеющей стали.

Особенности

• Оптимизированный для потока корпус из нержавеющей стали с различными вариантами присоединения
• Надежные компоненты для максимального срока службы
• Привод из нержавеющей стали, подходящий для сложных условий эксплуатации
• Высокая герметичность благодаря саморегулирующемуся сальнику
• Привод может плавно вращаться на 360°

Общие технические данные

Характеристики продукта	Детали
Конструкция	Угловой седельный клапан (наклонный клапан)
Номинальный диаметр	DN 10...DN 80, NPS 3/8...NPS 3
Безопасное положение	Нормально закрытый (функция управления A), нормально открытый (функция управления B)
Направление потока	Поток на открытие (под седло), поток на закрытие (над седлом)
Рабочее давление	0 бар(изб)...25 бар(изб), вакуумные исполнения...-0.9 бар(изб)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Управляющее давление	2...10.5 бар(изб)
Среда	Пар, вода, нейтральные газы, спирты, масла, топливо, гидравлические жидкости, растворы солей, щелочи, органические растворители
Температура среды	-40...+230 °C
Температура окружающей среды	-10...+130 °C

Функции управления

Опасность повреждения из-за разрыва труб

Опасность повреждения из-за разрыва труб и оборудования при направлении потока над седлом. В случае жидких сред может возникнуть гидравлический удар, приводящий к разрыву труб и устройства. Не используйте клапаны с направлением потока над седлом для жидких сред.

• Функция управления A (CF A): Пневматический 2/2-ходовой запорный клапан. Направление потока под седло. Нормально закрытый усилием пружины.
• Функция управления B (CF B): Пневматический 2/2-ходовой запорный клапан. Направление потока под седло. Нормально открытый усилием пружины.

Материалы

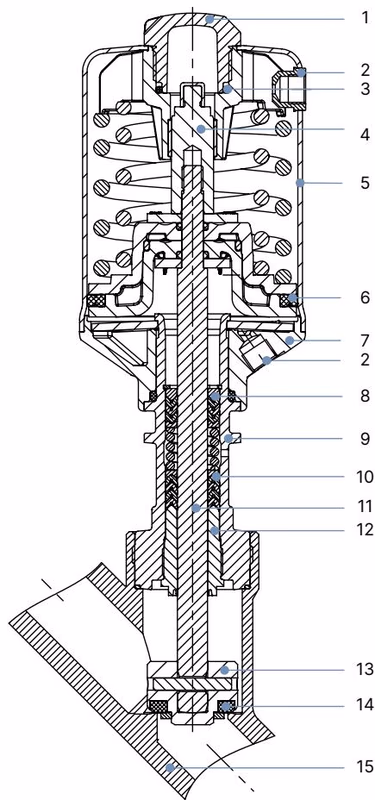

№	Элемент	Материал
1	Прозрачная крышка	Оптический индикатор положения Полисульфон PSU
2	Каналы управляющего воздуха	Резьбовая втулка G 1/8" Нержавеющая сталь 1.4404 (316L)
3	Опора пружины	Нержавеющая сталь 1.4308
4	Удлинитель шпинделя	Нержавеющая сталь 1.4104
5	Корпус привода	Нержавеющая сталь 1.4404 (316L)
6	Уплотнение поршня	FKM
7	Основание привода	Нержавеющая сталь 1.4308
8	Пружина	Нержавеющая сталь 1.4310
9	Труба	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
10	Сальниковое уплотнение	PTFE V-образные кольца (с наполнителем), с пружинной компенсацией
11	Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
12	Направляющая шпинделя	PTFE (с наполнителем) / PEEK
13	Поворотная пластина	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
14	Уплотнение седла	PTFE, PEEK (опция), NBR (опция), FKM (опция)
15	Корпус клапана	Нержавеющая сталь CF3M

Размеры

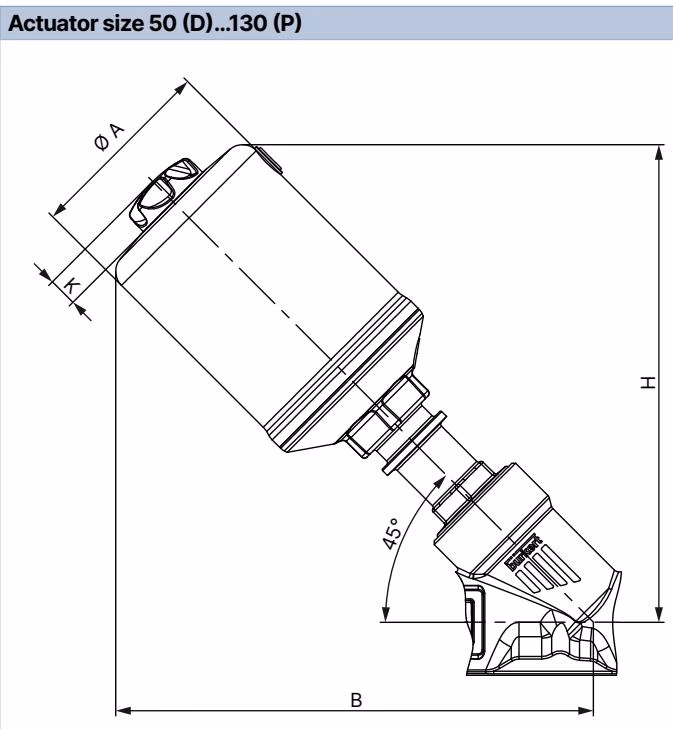

Привод

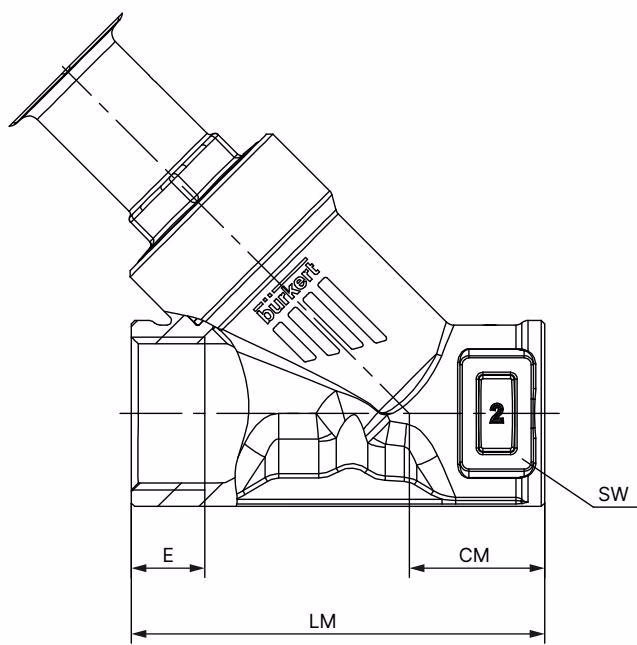

Корпус с резьбовым соединением

DN	NPS	G	NPT	RC	CM	LM	SW
10	3/8	12	10.3	10.1	18.5	65	-
15	1/2	14	13.7	13.2	24	65	27
20	3/4	16	14.0	14.5	27	75	34
25	1	18	16.8	16.8	29.5	90	41
32	1 1/4	16	17.3	19.1	36	110	50
40	1 1/2	18	17.3	19.1	35	120	55
50	2	24	17.6	23.4	45	150	70
65	2 1/2	26	23.7	26.7	57	185	85
80	3	28	-	-	71	220	100

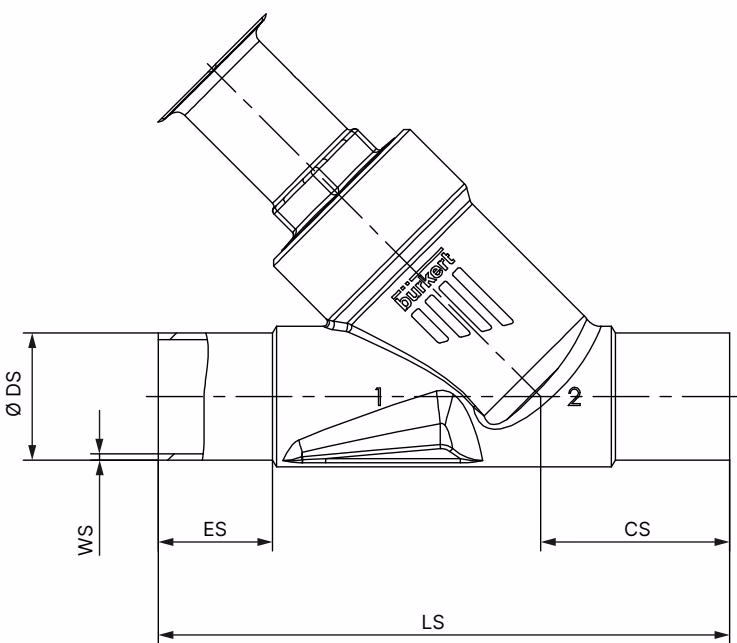

Корпус со сварным соединением

DN	ES	CS	LS	Ø DS	WS
10	20	26	80	17.2	1.6
15	19	34	100	21.3	1.6
20	20	39	115	26.9	1.6
25	26	43	130	33.7	2.0
32	26	45	145	42.4	2.0
40	26	49	160	48.3	2.0
50	26	50	175	60.3	2.0
65	26	50	210	76.1	2.3
80	26	88.5	266	88.9	2.3
(Размеры для DIN EN ISO 1127 / ISO 4200 / DIN 11866 серия B)

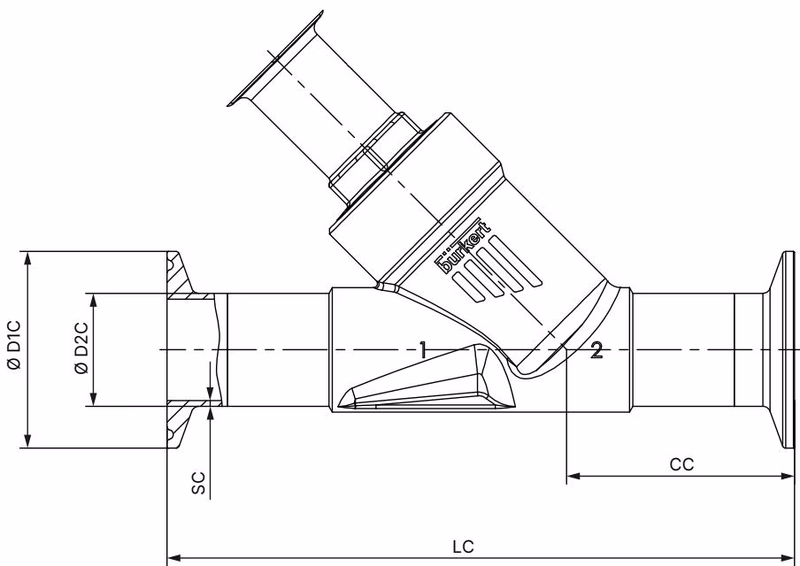

Корпус с кламповым соединением

DN	LC	CC	Ø D1 C	Ø D2 C	SC
15	156	49.0	50.5	21.3	1.6
20	150	56.5	50.5	26.9	1.6
25	160	58.0	50.5	33.7	2.0
32	200	57.5	50.5	42.4	2.0
40	200	69.0	64.0	48.3	2.0
50	230	77.5	77.5	60.3	2.6
(Размеры для клампа: DIN 32676 серия B)

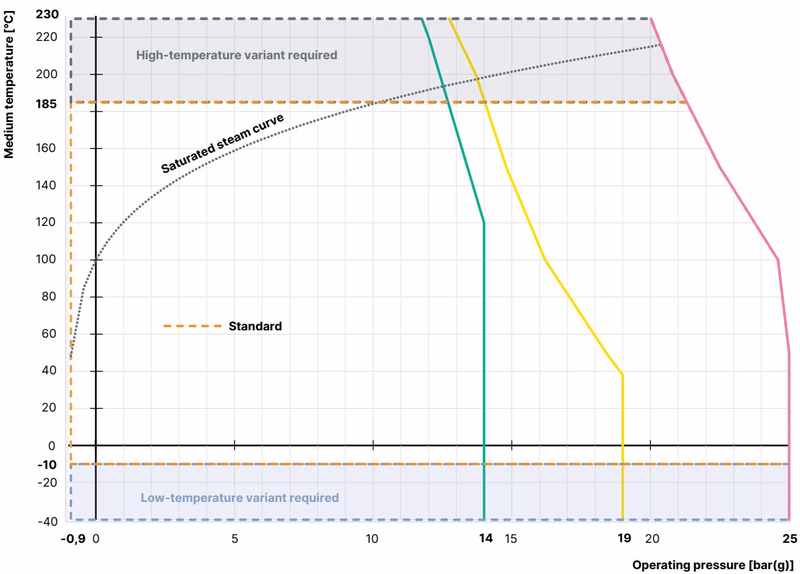

Рабочие пределы

В дополнение к максимальным рабочим давлениям, рабочий диапазон технологических клапанов Bürkert ограничен номинальным давлением в соответствии с применимым стандартом.

Опасность травмирования из-за высокого давления

Перед началом работ на системе или устройстве отключите давление и сбросьте давление или опорожните трубопроводы.
