宝德（Burkert）2871型直动式电磁阀比例阀用作过程控制回路中的执行器。由于采用了弹性阀座密封件，在与公称直径相关的公称压力范围内，阀门是紧密关闭的（集成关闭功能）。阀门的柱塞采用无摩擦的安装方式，这使它具有出色的调节特性。该阀门特别适用于高要求的调节任务（调节范围宽泛，调节干燥气体等）。

338677 型号具有 0.6 mm 公称直径、不锈钢阀体、FKM 密封件和 NPT 1/8 管道接口，工作电压为 24 V DC。

一般技术参数

属性	参数值
滞后	< 5%
重复性	< 0.25% F.S.
灵敏度	< 0.25% F.S.（在 DN < 0.8 mm 时 < 0.1% F.S.）
调节范围	1:200 (DN 0.8...2), 1:500 (DN 0.05...0.6)
调节时间 (10...90%)	< 15 ms
压力范围	0...12 bar（也适用于技术真空）
工作电压	24 V DC（12 V 可按需提供）
功耗	最大 5 W
最大线圈电流	220 mA（5 W 和 24 V 线圈）
PWM 频率	1500 Hz
介质温度	-10 °C...+90 °C（对于 FKM）
防护等级	IP65

回路功能

作用方式 A (WW A)： 二位二通电磁阀比例阀，直动式，不通电时常闭位置。

尺寸

INFO

尺寸单位为 mm。下图显示了螺纹版本。

管道接口	A	B
G 1/8	8	-
NPT 1/8	7	-

功率说明

流量特点

测定 Kv 值：

• 亚临界 ($p_2 > \frac{p_1}{2}$)： $= Q \sqrt{\frac{\rho}{1000\Delta p}}$ (适用于液体)
• 超临界 ($p_2 < \frac{p_1}{2}$)： $= Q \sqrt{\frac{\rho}{1000\Delta p}}$ (适用于液体)

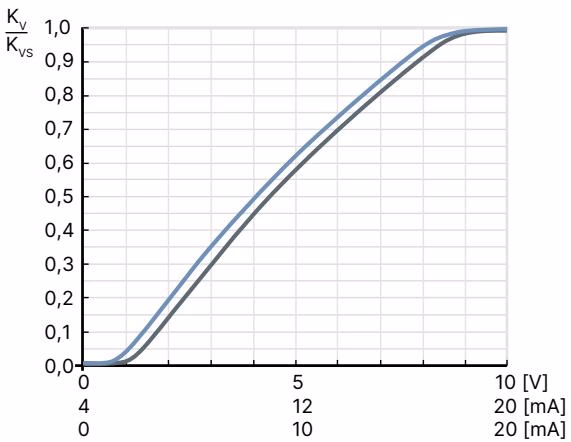

比例阀的典型特性曲线

WARNING

公称直径的设计对于在应用中确保比例阀功能正常非常重要。选择公称直径时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行。参考值：$\Delta p_{阀门} >$ 总压降的 25%。

产品运行与安装

控制是通过 PWM 信号（脉宽调制）进行的。PWM 信号的占空比决定线圈电流，从而也决定柱塞的位置。

TIP

安装位置任意，建议执行机构朝上。安装时请使用开口扳手固定阀体，切勿将线圈用作杠杆臂。

PWM 频率设置 (2871型)：

• 24 V, 5 W: $f_{LO}$ 1400 Hz, $f_{HI}$ 1500 Hz, $I_{max}$ 220 mA
• 12 V, 5 W: $f_{LO}$ 1400 Hz, $f_{HI}$ 1500 Hz, $I_{max}$ 420 mA
