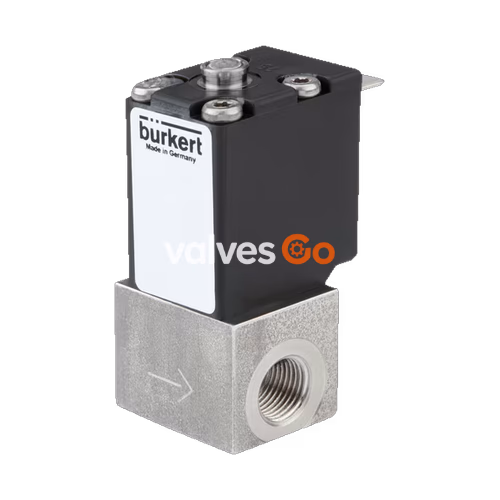

Burkert Тип 2871 представляет собой электромагнитный регулирующий клапан прямого действия, используемый в качестве регулирующего устройства в контурах управления. Благодаря эластомерному уплотнению седла клапан герметично закрывается до номинального давления, специфичного для DN (встроенная функция запорной арматуры). Плунжер клапана установлен без трения, что обеспечивает исключительные характеристики регулирования. Этот клапан особенно подходит для сложных задач управления, таких как широкий диапазон регулирования и сухие газы.

Модель 338677 имеет проходное сечение 0,6 мм, корпус из нержавеющей стали, уплотнение FKM и присоединение NPT 1/8, работает от 24 В постоянного тока.

Общие технические данные

Характеристика	Значение
Гистерезис	< 5%
Точность повторения	< 0,25% FS
Чувствительность отклика	< 0,25% FS (< 0,1% FS при DN < 0,8 мм)
Диапазон настройки	1:200 (DN 0,8...2), 1:500 (DN 0,05...0,6)
Время срабатывания (10...90%)	< 15 мс
Диапазон давления	0...12 бар (также применимо для технического вакуума)
Рабочее напряжение	24 В пост. тока (12 В по запросу)
Потребляемая мощность	Макс. 5 Вт
Максимальный ток катушки	220 мА (при 5 Вт и катушке 24 В)
Частота ШИМ (PWM)	1500 Гц
Температура среды	-10 °C...+90 °C (с FKM)
Степень защиты	IP65

Функция контура

Функция контура A (CF A): 2/2-ходовой пропорциональный электромагнитный клапан, прямого действия, нормально закрытый.

Размеры

INFO

Размеры в мм. На следующем рисунке показан вариант с резьбовым соединением.

Присоединение	A	B
G 1/8	8	-
NPT 1/8	7	-

Рабочие характеристики

Характеристика расхода

Определение значения Kv:

• Докритический ($p_2 > \frac{p_1}{2}$): $= Q \sqrt{\frac{\rho}{1000\Delta p}}$ (жидкости)
• Сверхкритический ($p_2 < \frac{p_1}{2}$): $= Q \sqrt{\frac{\rho}{1000\Delta p}}$ (жидкости)

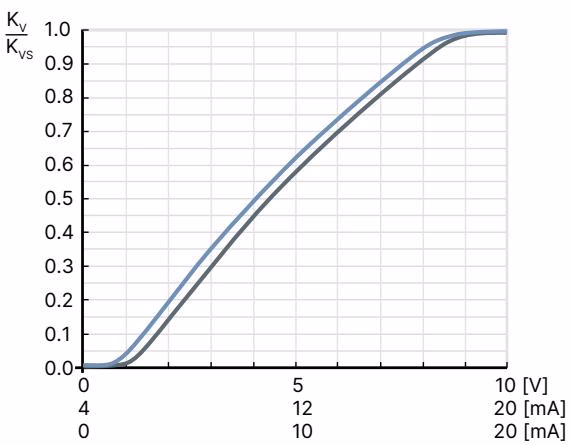

Пример характеристической кривой

WARNING

Выбор номинального диаметра очень важен для правильной работы пропорциональных клапанов в системе. Номинальный диаметр должен быть выбран так, чтобы достигался желаемый диапазон расхода, а при полностью открытом клапане на нем происходила достаточная часть общего падения давления. Эталонное значение: $\Delta p_{клапана} > 25%$ от общего падения давления.

Эксплуатация и установка

Управление клапаном осуществляется с помощью ШИМ-сигнала (широтно-импульсной модуляции). Рабочий цикл ШИМ-сигнала определяет ток катушки и, следовательно, положение плунжера.

TIP

Допускается любое монтажное положение, предпочтительно приводом вверх. При установке используйте рожковый ключ на корпусе клапана. Не используйте катушку в качестве рычага.

Настройки частоты ШИМ (Тип 2871):

• 24 В, 5 Вт: $f_{LO}$ 1400 Гц, $f_{HI}$ 1500 Гц, $I_{max}$ 220 мА
• 12 В, 5 Вт: $f_{LO}$ 1400 Гц, $f_{HI}$ 1500 Гц, $I_{max}$ 420 мА
