宝德（Burkert）339808 2032型是一款专为卫生和腐蚀性环境设计的气动T型隔膜阀。该特定型号配备不锈钢T型阀体、1 1/2英寸（DN40）ASME BPE卡盘接口、带EPDM背衬的高级PTFE隔膜以及PPS（聚苯硫醚）活塞执行机构。其控制功能为A（常闭），适用于0至10 bar的介质压力和-5 °C至143 °C的温度范围。

型号说明

从外部控制的2032型隔膜阀由一个气动活塞驱动器、一个隔膜以及一个T型阀门外壳组成。采用塑料外壳的驱动器可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。驱动器采用紧凑的可高压灭菌设计（PPS规格）。

控制功能

该阀门采用控制功能 A (SFA)：气动T型阀，在静止位置通过弹簧力关闭。

材料

研发出的膜片可以适应卫生和无菌要求的独特挑战。高级PTFE/EPDM隔膜符合FDA、USP Class VI以及EC 1935/2004法规。

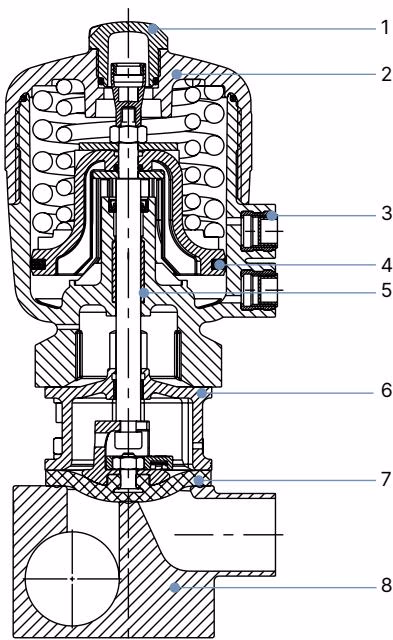

执行机构材料说明（尺寸 40 至 125）

编号	元件	材料
1	透明盖板	聚砜 PSU
2	盖子	聚苯硫醚 PPS
3	控制空气接口	不锈钢 1.4305
4	活塞密封件	FKM 氟橡胶
5	插口	烧结金属
6	接口	不锈钢 1.4404
7	膜片	高级 PTFE/EPDM
8	阀体	不锈钢

尺寸

INFO

尺寸单位为 mm，除非另行说明。卡盘的尺寸要加到焊接接口的尺寸上。

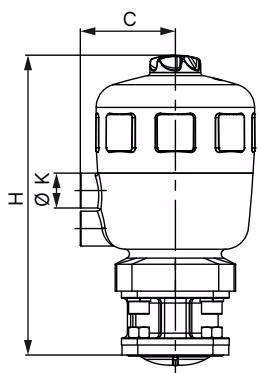

执行机构尺寸

带卡盘接口的 T 型阀体

管道接口 [inch]	A	s	D3	E
1 1/2	38.1	1.65	50.5	28.6

性能说明

最大允许工作压力 对于采用PTFE隔膜的控制功能A，最大静态工作压力为10 bar。

控制压力

WARNING

超压爆裂可能导致受伤。不要超过最大控制和工作压力。

• 最小控制压力：5.5 bar（在0 bar工作压力下）/ 4 bar（在最大工作压力下）。
• 最大控制压力：7 bar（对于PPS驱动器）。

安装

安装位置 活塞控制隔膜阀的安装位置可以是任意位置，但驱动器最好朝上。 用于监测泄漏的安装时，隔膜底座中用于监测泄漏的一个孔必须位于最低点。

确保自动排空 管路的倾斜角度应保持在1°至5°，从而使管路自动排空。自动排空角度取决于阀门外壳的尺寸和管道接口。

阀体连接的拧紧扭矩 在阀门外壳上安装驱动器时，在不施加压力的情况下，分三步拧紧外壳螺钉（拧紧扭矩的约1/3、约2/3、3/3），每个阶段都交叉进行。 对于PTFE隔膜（DN40 / 膜片尺寸40），拧紧扭矩为 10 Nm（公差 +10%）。
