宝德（BURKERT）344696（2000 型）是一款气动二位二通角座阀，专为控制液体和气体介质的流量而设计。该外控式角座阀由 PA（聚酰胺）制成的单作用活塞执行机构操作。其流线型阀体可实现高流量值，久经考验的自动调节填料密封件确保了高密封性。

这款免维护且坚固的阀门采用不锈钢阀体，经过专门针对离散过程自动化进行了优化，即使在恶劣的使用环境下也能满足所有实际应用要求。

产品结构

角座阀由一个带光学位置指示器的气动活塞执行机构和一个二位二通阀体组成。关闭力由与驱动活塞相连的阀杆传递。

控制功能

控制功能 B (CF B)：气动二位二通开/关阀。阀座下流向。在静止位置通过弹簧力打开（常开）。

符号	说明

由于介质位于摆板下方（阀座下流向），工作压力有助于打开阀门。此流向适用于液体、蒸汽和气体。

WARNING

泄漏风险 对于控制功能 B，气源压力过低可能导致阀座不密封。请遵守 2.4 bar 的最小气源压力。

技术数据

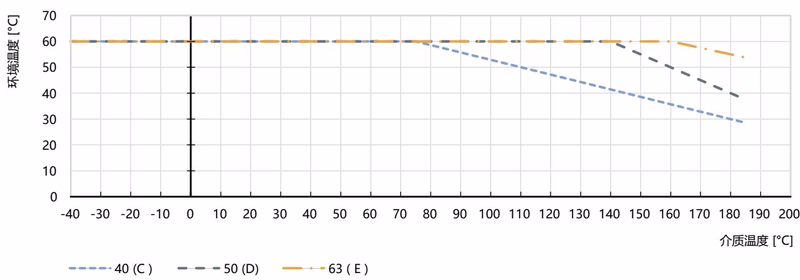

使用极限

• 介质温度：-10 °C 至 +185 °C
• 环境温度：-10 °C 至 +55 °C
• 工作压力：0 至 24 bar
• 控制压力：2.4 至 10 bar

材料

部件	材料
阀体	不锈钢
执行机构	PA (聚酰胺)
阀座密封	PTFE
阀杆	不锈钢 1.4401 / 1.4404
填料函	PTFE V 型圈 (实心)，带弹簧补偿

安装

• 安装位置：任意，建议执行机构朝上。
• 控制气源接口：螺纹 G 1/4。

TIP

可以通过将执行机构旋转 360° 无级对准控制气源接口位置，以方便软管的安装。

DANGER

系统高压导致受伤危险！ 在松开管路或阀门之前，请关闭压力并排空管路。
