宝德（BURKERT）351905 6013型是一款直动式二位二通柱塞电磁阀，专为可靠的流体控制而设计。为了提高抗压和抗泄漏能力，止动器和阀芯导向管被焊接在一起。根据应用而定，有不同的密封材料组合可供选择。Bürkert 特有的底板连接版本（SFB）使阀门可以在一个多通道汇流板上排列安装，节省空间。351905 型号具体配备 1.5 mm 通径、黄铜阀体、NBR 密封件，并带有适用于危险场所的 ATEX/IECEx 认证电缆连接。

常规技术参数

产品特征	规格
尺寸	参见尺寸章节
密封件	FKM、PTFE/石墨（可按需提供 EPDM/NBR）
阀体	黄铜、不锈钢 1.4305/303
线圈	聚酰胺或环氧树脂
公称直径	DN 2.0 至 DN 6.0（351905 型号为 1.5 mm）
回路功能	A（常闭）和 B（常开）
绝缘等级	聚酰胺线圈 B 级，环氧树脂线圈 H 级
负载周期	连续运行 100% ED；间歇性操作 60%（30分钟）或使用 5 W 线圈
工作电压	24 V DC, 24 V 50 Hz, 24 V 60 Hz, 120 V 50 Hz, 230 V 50 Hz, 240 V 60 Hz
电压允差	±10%
工作介质	技术真空、中性气体和液体（如压缩空气、水、液压油）
介质温度 (FKM)	-10 °C 至 +100 °C（PA 线圈），-10 °C 至 +120 °C（环氧树脂线圈）
粘度	最大 21 mm²/s
电气连接	ATEX/IECEx 版本带 3 m 模制电缆或接线端电缆；符合 DIN EN 175301-803 标准 A 型的插头接线片
管路接口	G 1/8, G 1/4, G 3/8, NPT 1/8, NPT 1/4, NPT 3/8, 底板式 (SFB)
防护等级	IP65（带电气连接插头）
安装位置	任意，建议执行机构朝上
环境温度	最高 +55 °C

回路功能

符号	说明
作用方式 A	二位二通电磁阀，直动式，在断电位置关闭（常闭）
作用方式 B	二位二通电磁阀，直动式，在断电位置打开（常开）

认证和符合性

认证说明

查询时，必须指出以下所述认证或符合性。并非所有可订购的设备版本都会提供所有认证。

防爆认证 可选符合 2 类（1/21 区）或 3 类（2/22 区）的防爆版本。

• ATEX（带接出电缆的线圈）： EPS 18 ATEX 1232 X II 2G Ex mb IIC T4 Gb / II 2D Ex mb IIIC T130 °C Db
• IECEx（带接出电缆的线圈）： IECEx EPS 18.0110 X Ex mb IIC T4 Gb / Ex mb IIIC T130 °C Db

北美（美国/加拿大）

• 美国 UL 列名认证：UL 429（电动阀）
• UL 危险场所认证：Class I, Zone 1; Class I, Division 2, Group A, B, C 和 D; Class II + III, Division 2, Group F 和 G
• 加拿大 CSA 认证：CSA 139
• FM (Factory Mutual)：危险场所防爆认证

饮用水与卫生

• 适用于饮用水领域（TrinkwasserV）。PA 阀体适用于最高 +60 °C；PPS/黄铜/不锈钢阀体适用于最高 +85 °C。
• 可按需提供符合 FDA 和 USP 标准的材料。

材料说明

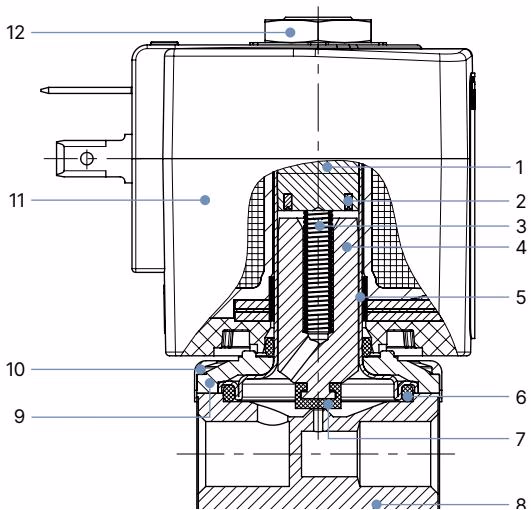

标准版本

编号	元件	材料
1	止动器	不锈钢 1.4105/430F
2	短路环	铜（黄铜版本），银（不锈钢版本）
3	弹簧	不锈钢 1.4310/301
4	衔铁	不锈钢 1.4105/430F
5	阀芯导向管	不锈钢 1.4303/305/308
6	密封件	FKM，石墨（高温版本）
7	阀芯密封件	FKM，PTFE
8	阀体	黄铜，不锈钢 1.4305/303
9	底板	钢，表面厚膜钝化（黄铜版本）；不锈钢 1.4301/304（不锈钢版本）
10	保护罩	聚酰胺
11	线圈	PA（聚酰胺），环氧树脂
12	螺母	钢，表面厚膜钝化（黄铜版本）；不锈钢 1.4305/303 涂覆 PTFE（不锈钢版本）

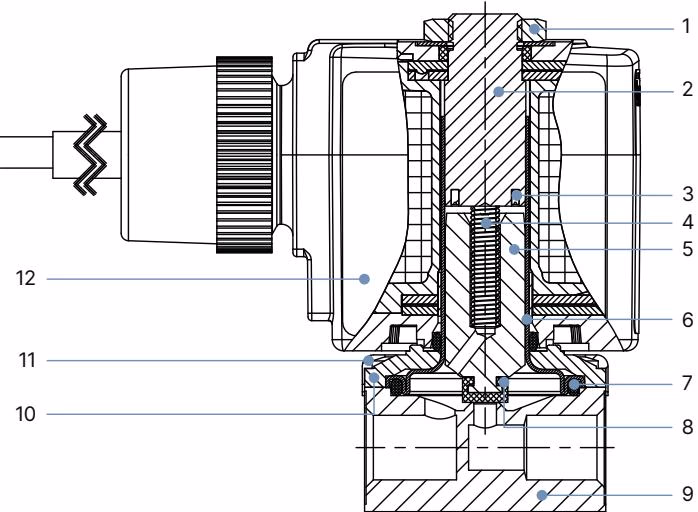

ATEX/IECEx 电缆版本

编号	元件	材料
1	螺母	钢（黄铜版本），不锈钢 1.4305/303 涂覆 PTFE（不锈钢版本）
2	止动器	不锈钢 1.4105/430F
3	短路环	铜（黄铜版本），银（不锈钢版本）
4	弹簧	不锈钢 1.4310/301
5	衔铁	不锈钢 1.4105/430F
6	阀芯导向管	不锈钢 1.4303/305/308
7	密封件	FKM，石墨（高温版本）
8	阀芯密封件	FKM，PTFE（高温版本）
9	阀体	黄铜，不锈钢 1.4305/303
10	底板	钢（黄铜版本），不锈钢 1.4301/304（不锈钢版本）
11	保护罩	聚酰胺
12	线圈	环氧树脂

尺寸

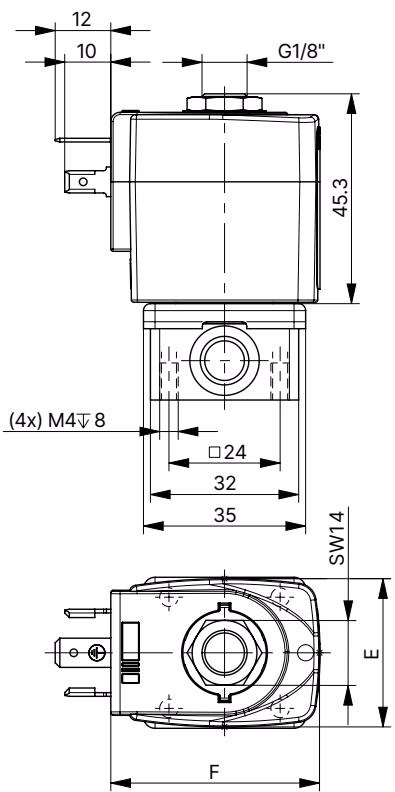

标准版本

管路接口	A [in]	B [mm]	C [mm]	D [mm]	G [mm]
螺纹	G/NPT 1/8	32	20.8	32.6	8
螺纹	G/NPT 1/4	46	26.8	49	12
螺纹	G/NPT 3/8	50	39.8	38	12
底板	-	32	14.3	32.6	-

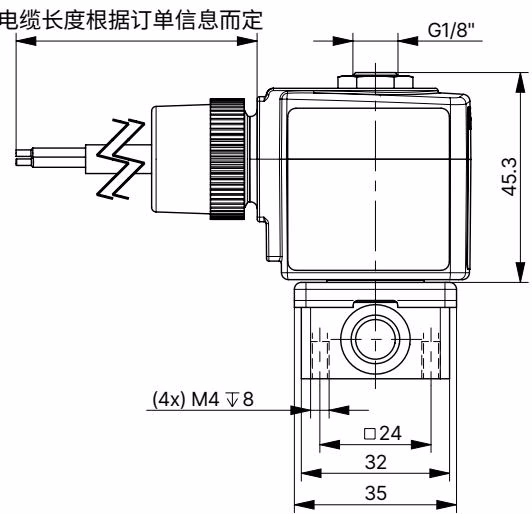

ATEX/IECEx 电缆版本

管路接口	A [in]	B [mm]	C [mm]	D [mm]	G [mm]
螺纹	G/NPT 1/8	32	20.8	32.6	8
螺纹	G/NPT 1/4	46	26.8	49	12
螺纹	G/NPT 3/8	50	39.8	38	12
底板	-	32	14.3	32.6	-

性能说明

功耗（作用方式 A）

公称直径 [mm]	线圈功率	吸合 AC [VA]	运行 AC [VA]	打开 [ms]	关闭 [ms]
2.0	8 W AC 或 8 W DC	24	17	20	30
2.5	8 W AC 或 8 W DC	24	17	20	30
3.0	8 W AC 或 8 W DC	24	17	20	30
4.0	8 W AC 或 8 W DC	24	17	20	30
6.0	8 W AC 或 8 W DC	24	17	20	30

安装与安全提示

爆炸危险

本设备是一个封闭系统。不得将其拆卸。在存在爆炸风险的区域，设备表面只能使用湿布或防静电布进行清洁，以防止静电荷产生。

安装位置

阀门可任意位置安装，但建议执行机构朝上。

• 模块化安装： 将不需要的敞开式阀门接口用盖板封闭。将汇流板固定在标准导轨上。请注意允许的接通时长（5 W 版本为 100% ED，标配 8 W 版本为 60% ED）。
• 安全测试： 对于安全仪表系统，建议进行部分阀门行程测试（PVST）和全阀门行程测试（FVST），以检测自动诊断未发现的失效。根据运行条件，阀门的预期使用寿命通常为 3 至 10 年。
