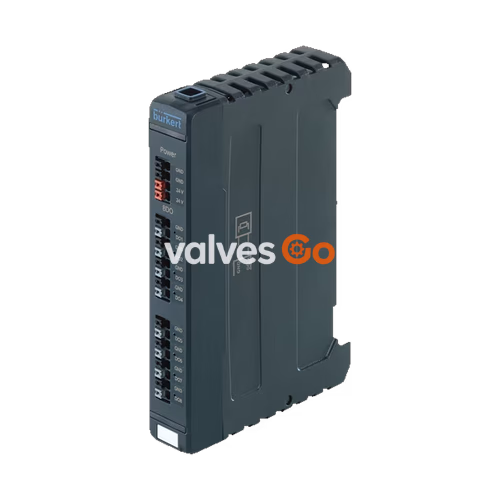

宝德 (BURKERT) 354317 (Type ME44) 是一款 8 通道数字输出模块，设计用于扩展 Type ME43 现场总线网关。该模块用于在过程自动化系统中输出开关信号和指定设定值。模块采用聚碳酸酯外壳，具备 IP20 防护等级，可在 -20 °C 至 +60 °C 的环境温度范围内运行。支持 büS 通信，并获得美国和加拿大的 UL 认证。

通用技术数据

属性	值
重量	0.3 kg
壳体材质	PC（聚碳酸酯）
状态显示	符合 NAMUR NE107 标准的 RGB LED，每个通道一个状态 LED
环境温度	-20 °C...+60 °C
储存温度	-30 °C...+80 °C
防护等级	IP20（符合 EN 60529 / IEC 60529）
海拔高度	最高 2000 m

8DO 模块规格

属性	值
诊断	短路检测
安全性	过压保护（最高至少 ± 30 V）
电气类型	电压输出
工作电压	24 V DC ± 10 %（通过背板 BPX3）
导线连接截面积	0.20...1.5 mm² / AWG 16...24
工作模式	ON/OFF、PWM（脉宽调制）、PFM（脉冲频率调制）
时钟频率	20 kHz（可配置）
最大 AUX 电源电流消耗	8 × 750 mA
最大模块电流消耗	30 mA
电气隔离	针对背板上的系统总线，输出之间无隔离，所有通道共用一个参考电位

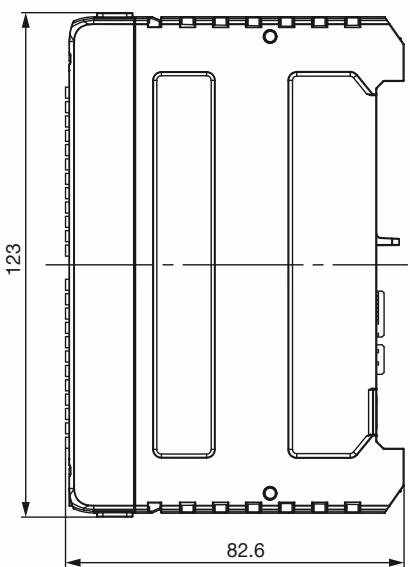

尺寸

INFO

尺寸单位为 mm。

设备连接

AUX Power 连接用于 DO 通道的供电。第二个 AUX-Power 连接可用于为另一个模块供电。

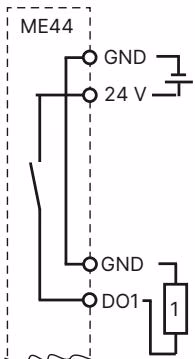

AUX Power 引脚分配

引脚	外部电路
GND	接地
GND	接地
24 V	AUX 供电电压 24 V DC ± 10 %
24 V	AUX 供电电压 24 V DC ± 10 %

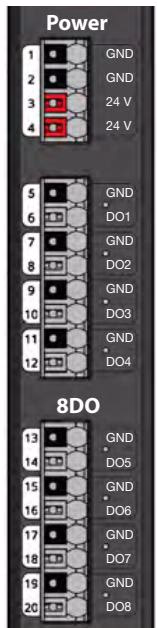

数字输出引脚分配

引脚	外部电路
GND	接地
DO1...DO8	数字输出 +

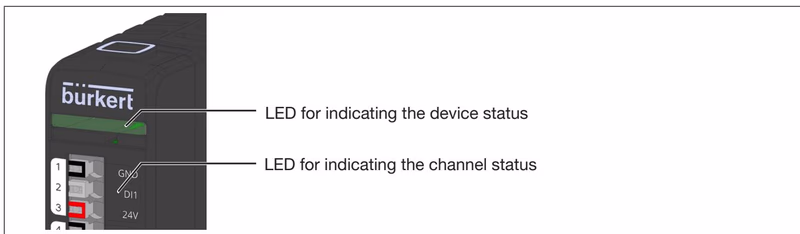

显示元件

模块配备了基于 NAMUR NE 107 标准的 LED，用于指示设备和通道状态。

设备状态诊断（8DO 模块）

设备状态 LED 颜色	通道状态 LED 颜色	含义
绿色	熄灭	设备无故障运行。通道处于非活动状态或活动状态 = 低电平。
绿色	绿色	设备无故障运行。通道处于活动状态：高电平。在 PWM/PFM 模式下：通道正在处理信号。
绿色	红色	设备无故障运行。通道处于活动状态，且来自生产者的映射值无效。
红色	红色（On-Off 模式）/ 红色/橙色闪烁（PWM/PFM 模式）	设备故障。通道处于活动状态，但可能发生错误（短路/过载、未找到映射生产者、映射值无效）。

工作模式

8DO 模块支持通过 Bürkert Communicator 软件配置的多种工作模式：

• On-Off：2 种状态的工作模式，开启或关闭。
• PWM（脉宽调制）：数字输出的切换由脉宽调制信号控制。开启时间基于频率（周期持续时间）和占空比。
• PFM（脉冲频率调制）：数字输出的切换由脉冲频率调制信号控制。开关脉冲的数量（频率）根据输入值和最大频率而变化。
