斯派莎克（Spirax Sarco）BC3150 是一款用于蒸汽锅炉的排污控制器。它通过控制排污阀的开关来精确调节TDS值（总可溶固形物）。该产品与斯派莎克电导率传感器（CP10、CP30 或 CP32）以及锅炉排污阀或冷凝水排放阀配合使用，通过监测和控制液体的电导率来保障系统安全运行。

该控制器专为严苛的工业环境设计，配备3位LCD图形显示屏，并提供连续、冲洗或脉动等多种输出模式。它具备标准的 4-20mA 远传输出，支持相邻控制器之间的红外（IR）通讯，并获得了UL及TÜV的型式认证。

输出与运行模式

• 连续输出 (Continuous): 当探头安装在锅炉内部时使用。探头持续监测从探头尖端到锅炉壳体的电导率。
• 冲洗输出 (Purge): 仅当探头安装在排污管道上时使用。冲洗动作可确保传感器在锅炉实际温度下准确测量电导率。
• 脉动输出 (Pulsed): 适用于排污阀容量相对于锅炉容积较大的小型锅炉。排污可设置为脉冲模式（例如开10秒，关20秒），从而减缓锅炉水位的下降速度，避免触发低水位报警。

典型应用

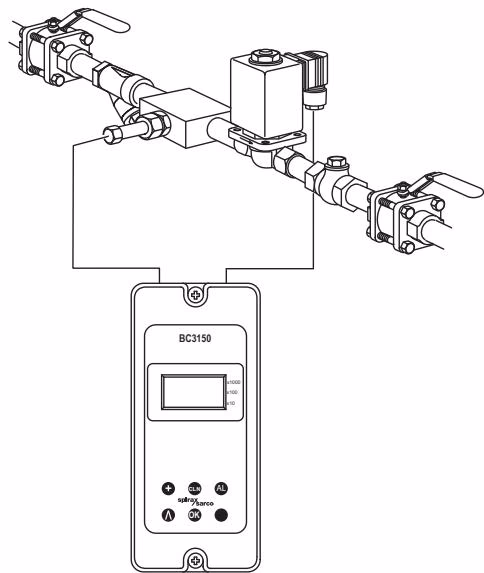

锅炉控制系统 (BCS)

BC3150 广泛应用于各类锅炉控制系统中，用于全面的TDS管理。

冷凝水污染检测系统 (CCD)

斯派莎克 CCD 系统用于监控并显示冷凝水回收管路的电导率，当电导率超过预设值时，系统会自动将受污染的冷凝水排放至地沟。

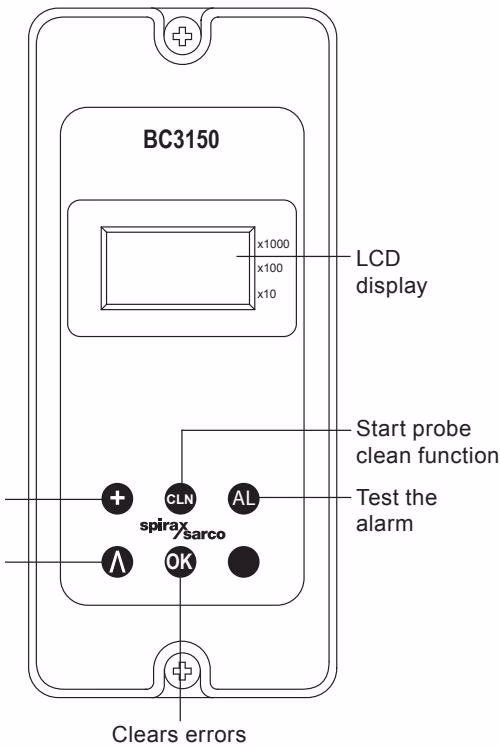

前面板操作

前面板允许操作人员直接查看参数并进行手动测试，而无需进入受密码保护的调试菜单。

手动测试按钮

• AL (报警): 用于测试报警继电器及外部电路。
• Valve (阀门): 手动打开排污阀以执行冲洗。
• CLN (清洗): 对探头进行20秒的电气清洗，以驱散水垢和气泡。

安装指南

机械安装

BC3150 必须安装在合适的工业控制面板或防火外壳内。它支持 35 mm DIN导轨安装、底板安装，或直接在面板上开孔安装。

电气安装

电气安全

在接触任何接线端子前，请务必断开主电源。产品的设计依赖于建筑安装系统来提供过流保护。

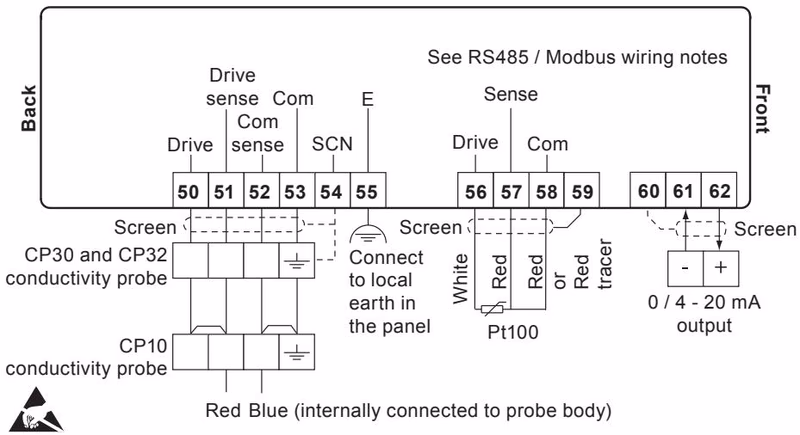

信号与探头接线 所有探头的最大电缆长度为100米（对于9990和999.0量程），10米（9.990量程），或30米（99.90量程）。

技术规格

电源与环境

参数	规格
电源电压	110-240 Vac, 50/60Hz
消耗功率	7.5 W（最大）
环境温度范围	0 - 55 °C
面板密封等级	仅NEMA 4型软管，符合IP65

输入与输出

参数	规格
探头类型	CP10, CP30 和 CP32
水电导率范围	0 - 9.99, 0 - 99.9, 0 - 999, 0 - 9990 ppm 或 μS/cm
温度补偿传感器	Pt100 - Class B 或更好
4-20mA输出	最小 0mA, 最大 20mA (最大负载 500 ohm)
继电器触点	2x单极转换继电器 (SPCO), 3 amp @ 250 Vac

运行错误信息

错误信息	原因	措施
1 Power out (断电)	运行期间产品断电	检查接线和电源
2 Setup menu time out (设置超时)	调试模式下5分钟未按键	重新进入调试模式
3 Alarm 1 (报警 1)	发生高TDS报警	检查锅炉运行和给水水质
4 Alarm is latched! (报警被锁定)	触发了安全锁定	输入密码进入设置模式清除
