宝德 BURKERT（BURKERT）41116（0330 型）是一种直动式介质隔离二位三通枢轴电枢电磁阀，采用回路功能 C（断电时常闭）配置。线圈工作电压为 230 V AC（50 Hz），阀体采用黄铜材质，内部通径为 DN 3.0 mm（1/8 英寸），管道接口为 G 1/4 内螺纹。隔膜元件由丁腈橡胶（NBR，硬度 Shore 70）制成，将工作介质与电磁机构完全隔离，防止流体腐蚀内部动作部件与线圈系统。
工作压力范围覆盖 0.00 至 10.00 bar（液体与气体介质），水流量系数 Kv 值为 0.18 m³/h，气体标称流量 QNn 为 195 l/min。电磁线圈采用耐化学腐蚀的 H 级环氧树脂封装，支持 100% ED 连续工作制。在 +20 °C、出口 6 bar 条件下，交流规格的开启与关闭时间均为 8 至 15 ms。配置有手动操作组件以便调试维护，随货附带符合 DIN EN 175301-803 A 型标准的电缆插头，防护等级达到 IP65。
技术参数
| 参数类别 | 规格数值 | 数据来源说明 |
|---|---|---|
| 订货号 | 41116（订货表对应 041116） | 标准订货清单条目 |
| 产品所属系列 | 0330 型 | 直动式介质隔离枢轴电枢阀 |
| 回路功能 | 回路功能 C（WW C） | 二位三通，直动式，断电时关闭 |
| 公称通径 (DN) | 3.0 mm | 1/8" 阀座孔径 |
| 管道流体接口 | 3 接口，G 1/4 内螺纹 | 接口 1 为 P/NC，接口 2 为 A/OUT，接口 3 为 R/NO |
| 工作压力范围 | 0.00...10.00 bar | 相对环境大气压之表压 |
| 水流量系数 Kv | 0.18 m³/h | 50 Hz 交流，+20 °C 水测量值 |
| 气体流量 QNn | 195 l/min | 标准状态下空气流量 |
| 额定电压 / 频率 | 230 V AC / 50 Hz | 允许电压允差 ±10% |
| 电气功率消耗 | 吸合：30 VA；保持：15 VA (8 W) | 50 Hz 交流标准版本性能参数 |
| 负载周期 | 100% ED | 黄铜阀体连续运行模式 |
| 动作响应时间 | 开启：8...15 ms；关闭：8...15 ms | +20 °C、阀门出口 6 bar 条件下测量 |
| 阀体 / 阀座材料 | 黄铜 | 接触介质的金属主阀体与阀座 |
| 隔膜密封材料 | 丁腈橡胶 NBR | 隔离膜片及内部 O 型密封圈（Shore 70） |
| 适用介质温度 | 0 °C...+80 °C | NBR 密封材料对应中性介质范围 |
| 流体粘度上限 | 最大 37 mm²/s | 允许介质动力粘度上限 |
| 环境温度范围 | 最高 +55 °C | 标准版本规定环境温度上限 |
| 电气连接接口 | DIN EN 175301-803 A 型 | 扁平插头接线座，附带电缆插头 |
| 外壳防护等级 | IP65 | 装配电缆插头状态下达到 |
| 阀体安装长度 | 46 mm | 金属阀体端面结构总长 |
| 阀体整机重量 | 0.45 kg | 金属阀体标准版本自重 |
回路功能与接口分配

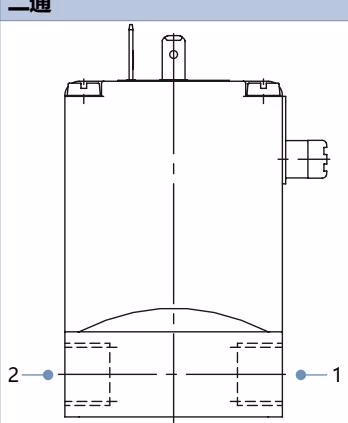

宝德 BURKERT 41116 采用回路功能 C（WW C）设置，即直动式二位三通断电常闭状态。在断电状态下，压力输入接口 1（P/NC）被隔膜阀瓣封闭，工作输出接口 2（A/OUT）与泄压排气接口 3（R/NO）相互连通。当线圈通电时，枢轴电枢拉动隔膜开启接口 1 通向接口 2 的通道，同时关闭排气接口 3。
| 回路功能 | 接口 1 分配 | 接口 2 分配 | 接口 3 分配 | 断电状态说明 |
|---|---|---|---|---|
| A (二位二通) | P | A | — | 接口 1 (P) 截止，输出口 2 (A) 断开 |
| B (二位二通) | B | P | — | 接口 2 (P) 连通接口 1 (B)，常开 |
| C (二位三通) | P | A | R | 接口 1 (P) 关闭，接口 2 (A) 连通接口 3 (R) |
| D (二位三通) | R | B | P | 接口 3 (P) 连通接口 2 (B)，排气口 1 (R) 关闭 |
| E (二位三通) | P1 | A | P2 | 混合阀：出口 2 (A) 连通输入口 3 (P2) |
| F (二位三通) | A | P | B | 分配阀：输入口 2 (P) 连通输出口 3 (B) |
| T (二位三通) | NC | IN/OUT | NO | 任意流向，常闭状态 |
在其他回路功能下的工作压力变动限制
0330 型阀门内部安装的复位压缩弹簧根据设定的回路功能专门配置。若将出厂为回路功能 C 的 DN 3.0 mm 金属阀体产品改变管路连接作为其他回路功能使用，允许的最大工作压力变动如下：用作回路 A 为 10 bar，用作回路 B 为 1 bar，用作回路 C 为 10 bar，用作回路 D 为 1 bar，用作回路 E 为 1 bar，用作回路 F 为 10 bar。
材料结构与介质隔离
0330 型阀门的枢轴电枢结构通过柔性隔膜将流体通道与上部电磁驱动腔室物理隔绝，工作介质仅与阀体及隔离密封圈接触。
| 序号 | 结构组件 | 材质配置 | 41116 零件说明 |
|---|---|---|---|
| 1 | 电磁线圈 | 环氧树脂 (Epoxy) | H 级耐热绝缘压制一体封装线圈 |
| 2 | 隔离膜片 | 丁腈橡胶 (NBR) | 弹性枢轴隔膜，Shore 70 硬度 |
| 3 | O 型密封圈 | 丁腈橡胶 (NBR) | 阀体与中间连接面的动静密封圈 |
| 4 | 阀座 | 黄铜 | 精密加工一体化金属密封阀座 |
| 5 | 主阀体 | 黄铜 | G 1/4 内螺纹三通承压金属阀体 |
丁腈橡胶（NBR）密封材料适用于中性工作介质，包括压缩空气、民用煤气、水、液压油、不含添加剂的润滑油脂以及工业氧气。如需验证特殊工况下的介质兼容性，可使用 Bürkert resistApp 耐化学性数据库进行复核。
安装尺寸与机械固定

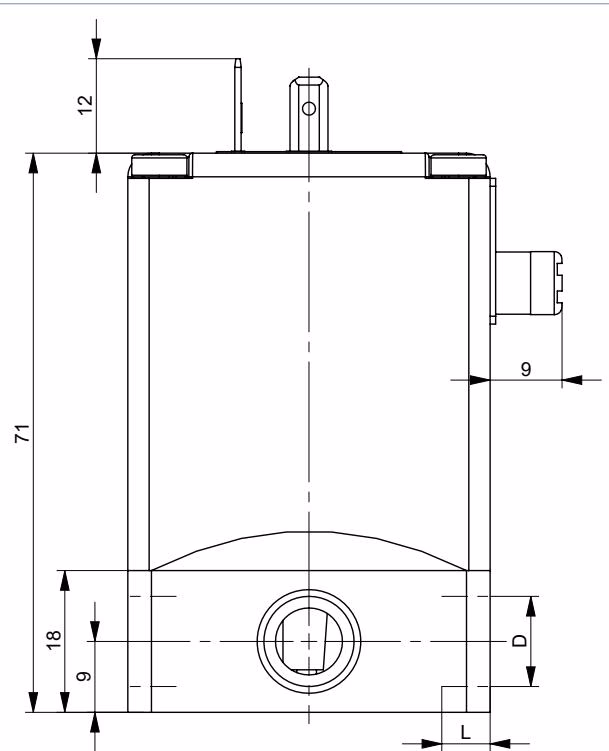

宝德 BURKERT 41116 金属阀体端面总长度为 46 mm，3 个流体接口规格均为 G 1/4 内螺纹。
| 尺寸标注项 | 规格数值 (mm) | 工艺说明 |
|---|---|---|
| 连接螺纹 D1 | G 1/4 | 符合 DIN EN ISO 228-1 的圆柱管螺纹 |
| 螺纹旋入深度 L1 | 9.0 mm | 两侧主接口有效螺纹深度 |
| 中间接口螺纹深度 | 最小 7.5 mm | 中间流体接口内螺纹深度界限 |
| 阀体总长度 | 46.0 mm | 金属阀体左右外端面间距 |
| 底部固定安装孔距 | 38.0 × 24.0 mm | 底部双螺孔中心距图样 |
| 安装固定螺栓规格 | M4 | 金属阀体固定专用的公制螺钉规格 |
| 手动杠杆回转半径 | R84 mm | 旋转操作手动组件所需外缘空间 |
G 1/4 连接螺纹拧入深度注意事项
对于金属阀体，中间接口处的最小螺纹长度为 7.5 mm。使用管接头装配 G 1/4 接口时，若接头前端较长可能发生拧入深度不足；若现场接头深度超出，需选用具备较短螺纹或 G 1/8 规格的连接配件。
安装朝向建议
阀门可在任意空间位置安装运行。工程建议将电磁执行机构保持垂直向上，以减少系统管路中的固体颗粒在隔离膜片表面堆积沉积。
电气性能与动作响应时间
41116 所配 230V 50Hz 交流线圈在通电瞬间吸合功率为 30 VA，衔铁闭合后保持功率降至 15 VA（有功功率 8 W）。在最高 +55 °C 环境温度下允许 100% ED 长期持续通电运行。
| 电气特性指标 | 交流参数值 (50 Hz) | 资料来源出处 |
|---|---|---|
| 额定供电电压 | 230 V AC | 订货表与实物标识 |
| 电压波动允差 | ±10% | 0330 常规技术参数表 |
| 交流吸合功率 | 30 VA | 瞬态吸合绕组能耗 |
| 交流保持功率 | 15 VA (8 W) | 稳定运行阶段功耗 |
| 阀门开启时间 | 8...15 ms | +20 °C、出口 6 bar（压力上升 0...90%） |
| 阀门关闭时间 | 8...15 ms | +20 °C、出口 6 bar（压力下降 100...10%） |
| 外壳防护级别 | IP65 | 需装配 DIN EN 175301-803 A 型插头 |
| 绝缘耐热等级 | H 级 | 环氧树脂封装线圈耐热指标 |
附件选型与订货信息
41116 供货范围已包含一套 2518 型 DIN EN 175301-803 A 型电缆插头。同系列黄铜/NBR 回路 C 阀门订货号与系统常用配件如下表所示：
| 订货号 | 产品名称 | 技术规格描述 |
|---|---|---|
| 041116 | 0330 型整阀（即 41116） | 二位三通常闭 (回路 C)，DN 3.0 mm，黄铜，NBR，G 1/4，230 V / 50 Hz，0-10 bar |
| 041107 | 0330 型整阀 | 二位三通常闭 (回路 C)，DN 3.0 mm，黄铜，NBR，G 1/4，24 V DC，0-10 bar |
| 041108 | 0330 型整阀 | 二位三通常闭 (回路 C)，DN 3.0 mm，黄铜，NBR，G 1/4，24 V / 50 Hz，0-10 bar |
| 314802 | 2518 型电缆插头 | A 型 DIN EN 175301-803，0...250 V AC/DC，无内部电路 |
| 314812 | 2518 型电缆插头 | A 型 DIN EN 175301-803，12...24 V AC/DC，带 LED 指示灯 |
| 314820 | 2518 型电缆插头 | A 型 DIN EN 175301-803，12...24 V AC/DC，带 LED 与压敏电阻保护 |
| 137943 | 2509 型电缆插头 | A 型 DIN EN 175301-803，0...250 V AC/DC，标准无电路型 |
| 013253 | 导轨固定板组件 | 适用于标准 DIN 导轨卡装固定的底板套件（二位二通直通阀体） |
| 013372 | 弹性挡圈配件 | 用于锁闭手动操作组件、防止误触碰动作的专用挡圈 |
