宝德 BURKERT（BURKERT）41224（0331型）是一款直动式介质分离的枢轴电枢电磁阀，专为控制、切断和计量中性及腐蚀性介质而设计。作为具有作用方式 C（常闭）的二位三通阀，该型号配备黄铜阀体和 NBR 密封件，非常适合压缩空气、水、液压油等中性介质。电磁线圈采用高度耐化学腐蚀的环氧树脂压制而成，线圈系统与介质之间通过隔膜隔开。该特定型号在 110 V / 60 Hz 交流电下运行，适用压力范围为 0 至 10 bar。

技术参数

特征	参数值
公称直径	3.0 mm
管道接口	G 1/4 内螺纹
阀体材料	黄铜
密封材料	NBR
电压	110 V / 60 Hz AC
压力范围	0 至 10 bar
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
Kv 值 (水)	0.15 m³/h
防护等级	IP65（带电气连接插头）

回路功能

作用方式 C (WW C) 二位三通电磁阀，直动式，在断电位置关闭。

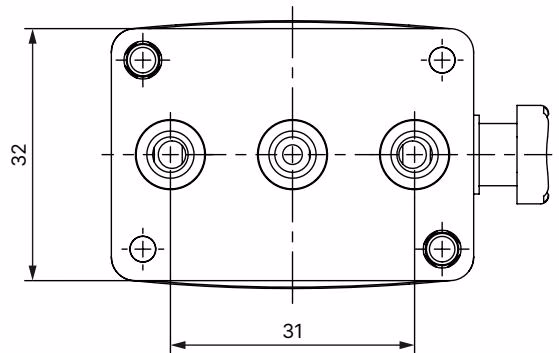

尺寸

以下尺寸适用于带金属阀体的标准版本。

安装与安全

安全说明

• 在系统或设备上工作之前，请关闭压力，排放或清空管路。
• 在进入设备之前，请关闭电源并防止重新启动。
• 遵守适用的电气设备事故预防和安全法规。

安装前 安装位置任意，建议执行机构朝上。检查管道是否有污垢，必要时进行清洁。为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器（≤ 500 µm）。

电气连接 如果未连接保护导体，则存在触电危险。连接保护导体并检查线圈与阀体之间的电气连通性。安装符合 DIN EN 175301-803 A 型标准的认证电缆插头。
