宝德 BURKERT（BURKERT）43084 属于 0256 型直动式柱塞二位二通电磁阀整阀组件，设计用于中性液体、中性气体、热空气、热油及技术真空管路的切断与加料控制。采用回路功能 A（断电关闭常闭型），断电时内部弹簧压紧密封件保持关闭，通电时磁芯直接提升开启阀口。整阀配备锻造黄铜阀体与 G 1/4 内螺纹管路接口，通径 DN 6.0 mm，集成环氧树脂封装 H 级绝缘 24 V DC 线圈（支持 100% ED 连续运转），配合 FKM（氟橡胶）密封材质，工作介质温度范围 -10 °C 至 +130 °C，工作压差范围 0 至 2 bar。

技术参数

BURKERT 43084 采用直动式柱塞动作原理，开启与关闭不依赖管路最小先导压差。介质流向设计为阀座上方流动，满足零压差工况及技术真空要求。

参数项目	技术规格
阀门类型	0256 型直动式柱塞电磁阀
回路功能	作用方式 A（二位二通，断电关闭）
订货号 (MPN)	043084
接口形式与尺寸	G 1/4 内螺纹
公称通径 (DN)	6.0 mm (1/4")
流量系数 Kv (水)	0.8 m³/h
公称流量 QNn (气体)	860 l/min
工作压力范围 (DC 液体与气体)	0.00 bar 至 2.00 bar（表压）
真空适用性	适用技术真空
工作电压	24 V DC（电压允差 ±10%）
负载周期	100% ED 连续运行
线圈耐热绝缘等级	环氧树脂线圈 H 级
DC 开关时间	打开：20 至 80 ms；关闭：20 至 30 ms（在 20 °C、入口 6 bar 下测得）
介质温度范围 (FKM)	-10 °C 至 +130 °C
环境温度	最高 +55 °C
介质粘度	最大 21 mm²/s (21 cSt)
防护等级	IP65（安装标准插头时）
介质流动方向	阀座上方流过（阀体有流向指示箭头）

回路功能与工作原理

回路功能 A（WW A）状态下，阀门在断电时处于关闭状态。弹簧机械推力将阀芯压紧在阀座密封面上。线圈通电励磁后，磁吸力直接克服弹簧阻力将阀芯吸起打开通道，无需介质先导压力辅助。

INFO

设备电气参数基于最高 +55 °C 环境温度设计。在设备长期停机备用期间，建议每天执行 1 至 2 次开关动作，防止运动部件粘滞。

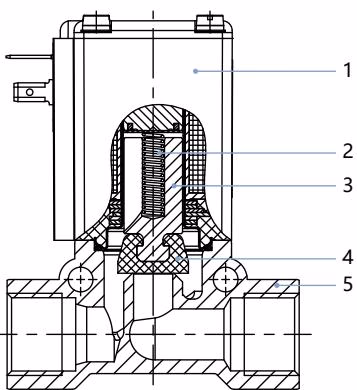

材料规格

阀体与流体接触材质耐受热空气、含添加剂的润滑油及氧气介质。

编号	元件名称	材质
1	线圈	环氧树脂 (Epoxy)
2	弹簧	不锈钢 1.4310
3	阀芯 (动铁芯)	不锈钢 1.4105
4	密封件	FKM (氟橡胶)
5	阀体	黄铜 (Messing)

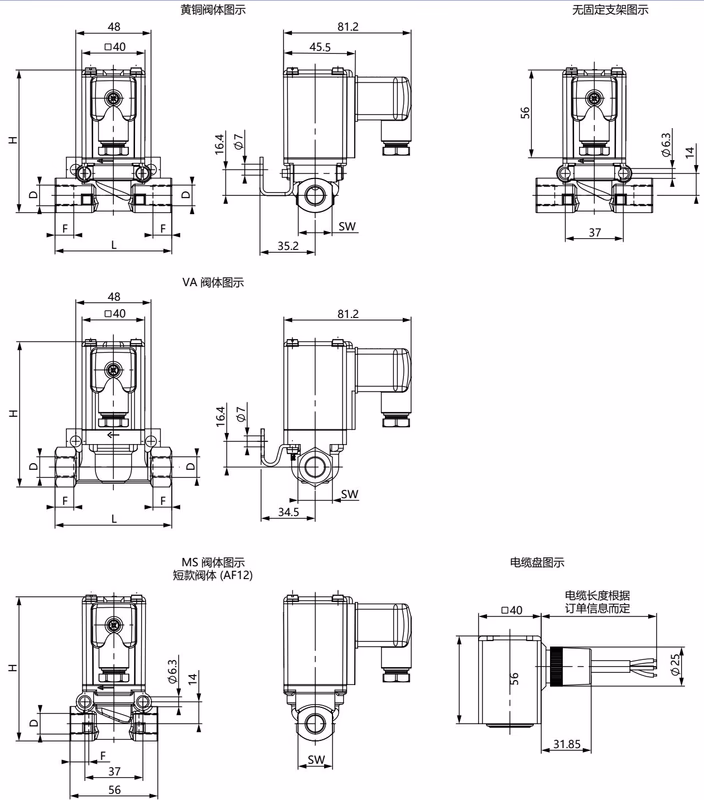

外形尺寸与固定安装

BURKERT 43084 采用 74.5 mm 总长的黄铜阀体规格，阀体扳手位宽度为 22 mm。

阀体材质	管接口 D	螺纹深度 F [mm]	总高度 H [mm]	阀体长 L [mm]	扳手位 SW [mm]
黄铜	G 1/4	12	91	74.5	22
黄铜	G 3/8	12	91	74.5	22
黄铜	G 1/2	14	94	74.5	27

安装到设备支架或底板时，可选用黄铜阀体专用固定套件（订货号 151287）。套件包含固定支架和 2 颗 M5 × 35 圆头螺钉。M5 螺纹孔中心距为 37 mm，Ø 7 mm 安装通孔中心距为 48 mm。

订货选型参考：黄铜 74 mm 阀体系列

下表列出 0256 系列 74 mm 黄铜阀体订货参数，其中订货号 043084 对应 G 1/4 通径 6 mm、FKM 密封、24V DC 规格：

接口	通径 [mm]	Kv(水) [m³/h]	DC 压力 [bar]	AC 液体 [bar]	AC 气体 [bar]	密封件	24V DC	24V 50Hz	110V 50Hz	230V 50Hz
G 1/4	4	0.5	0–6	0–12	0–16	NBR	055418	145729	—	054569
G 1/4	6	0.8	0–2	0–4	0–8	NBR	145760	054924	054729	145763
G 1/4	4	0.5	0–6	0–12	0–16	FKM	056010	—	—	145738
G 1/4	6	0.8	0–2	0–4	0–8	FKM	043084	—	085459	054484
G 3/8	6	0.8	0–2	0–4	0–8	NBR	055963	053680	—	054360
G 3/8	10	1.5	0–0.4	0–1	0–1.5	NBR	145784	145805	040521	145786
G 3/8	6	0.8	0–2	0–4	0–8	FKM	—	—	—	145804
G 3/8	10	1.5	0–0.4	0–1	0–1.5	FKM	054672	058912	—	054673
G 1/2	6	0.8	0–2	0–4	0–8	NBR	145771	057212	065499	145772
G 1/2	8	0.9	0–0.5	0–1.5	0–2.5	NBR	040532	043220	065361	056421
G 1/2	10	1.5	0–0.4	0–1	0–1.5	NBR	145788	145789	145790	120133
G 1/2	12	1.8	0–0.1	0–0.5	0–1	NBR	145796	145797	—	145799
G 1/2	6	0.8	0–2	0–4	0–8	FKM	145776	051894	054696	055163
G 1/2	8	0.9	0–0.5	0–1.5	0–2.5	FKM	058779	064865	—	045502
G 1/2	10	1.5	0–0.4	0–1	0–1.5	FKM	145806	145792	—	054983
G 1/2	12	1.8	0–0.1	0–0.5	0–1	FKM	057676	241863	—	145801

电气连接与配套附件

电气连接采用符合 DIN EN 175301-803 标准 A 型插头插座，标准出厂包装内包含配套连接插头。

• 1： 密封垫圈
• 2： A 型插头（2518 型或符合标准之插头）

电气安全要求

接线时必须可靠连接保护接地导体（PE），并测量线圈与金属阀体之间的导通连续性。紧固插头固定螺钉时，拧紧力矩不得超过 1 Nm。

常用选配附件

• 2518 型电气插头（A 型 DIN EN 175301-803）： 可选带 12–24 V AC/DC LED 指示灯（订货号 314812）、LED 带压敏电阻保护（订货号 314820）或无接线基础型（订货号 314802）。
• 1087 型电子计时器： 堆叠式 A 型定时控制器，可直接插装在阀体与插头之间（如模拟式 10–30 V AC/DC 订货号 348828）。
• 黄铜阀体固定套件： 订货号 151287，含安装夹片及 2 颗 M5 × 35 螺钉。

安装与管道连接指南

安装朝向任意，推荐线圈垂直朝上安装以减少介质颗粒在导向管沉淀。

管道清洁与防护

安装前彻底清洗并吹扫管路。必须在阀门入口前端安装过滤精度 ≤ 500 µm 的过滤器，阻挡焊渣与杂质。

• 安装时注意阀体铸造介质流向箭头。
• 严禁将线圈当作扳手杠杆施力。旋入管路时，必须使用开孔开口扳手（SW 22 mm）卡住黄铜阀体六角凸台旋紧。
• 拆装作业前必须先切断管路压力并排空介质，关闭电气电源。

维护与故障排除

正常工况下 0256 型电磁阀无需日常润滑。因杂质卡阻或磨损导致内漏时，可订购 Bürkert 原厂维修套件进行部件更换。

• 位置 1： 线圈组套件（订购时提供整阀铭牌订货号 043084）。
• 位置 2： 易损件套件（包含阀芯组件、不锈钢弹簧与密封环）。

常见故障处理

• 阀门不动作： 核对电源电压是否符合 24 V DC；测量线圈电阻排查断路或短路；拆检阀芯清理污物；检查管路压差是否超出 2.0 bar 上限。
• 阀门关闭不严内漏： 拆卸阀芯检查 FKM 密封垫表面是否有杂质嵌压或机械划痕，清除阀座密封面污垢或更换易损件组。
