PN16
宝德（Burkert）53644（0330 型）是一款直动式、介质隔离的二位三通枢轴电枢电磁阀，设计用于控制、关闭和计量中性及腐蚀性介质。电磁线圈系统与介质腔室之间通过隔膜系统隔开，使得该阀门特别适用于酸和碱等腐蚀性介质。它采用免维护的枢轴电枢技术、防振的模块化线圈系统，并配备了方便调试和测试的坚固手动操作组件。
具体而言，53644 型号采用常开回路功能（作用方式 D），其中进气口 1 (P/NO) 与出气口 2 (B/OUT) 相连，排气口 3 (R/NC) 关闭。它具有 3.0 mm 的公称直径、黄铜阀体和 NBR（丁腈橡胶）密封件，适用于 0 °C 至 80 °C 的压缩空气、水和液压油等中性介质。该阀门的工作压力范围为 0 至 10 bar，配备 G 1/4 内螺纹管道接口。它在 120 V / 60 Hz 交流电源下运行，与合适的电缆插头配合使用时可达到 IP65 防护等级。
常规技术参数
| 属性 | 参数值 |
|---|---|
| 公称直径 | DN 2 至 DN 5 (SKU 53644 为 3.0 mm) |
| 阀体材料 | 黄铜 (SKU 53644)、不锈钢 (1.4401)、PP、PEEK |
| 密封材料 | NBR (SKU 53644)、EPDM、FKM、FFKM |
| 重量 | 金属阀体: 0.45 kg，塑料阀体: 0.30 kg |
| 电磁线圈耐热绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED (适用于黄铜、不锈钢、PEEK) |
| 环境温度 | 最高 +55 °C |
| 防护等级 | IP65 (带电缆插头) |
回路功能
| 符号 | 说明 |
|---|---|
| A (作用方式 A) | 二位二通电磁阀，直动式，在断电位置关闭 |
| B (作用方式 B) | 二位二通电磁阀，直动式，在断电位置打开 |
| C (作用方式 C) | 二位三通电磁阀，直动式，在断电位置关闭 |
| D (作用方式 D) | 二位三通电磁阀，直动式，在断电位置打开 (SKU 53644) |
| E (作用方式 E) | 二位三通混合阀 (电磁阀) |
| F (作用方式 F) | 二位三通分配阀 (电磁阀)，直动式 |
| T (作用方式 T) | 二位三通电磁阀，直动式，任意流向，在断电位置关闭 |

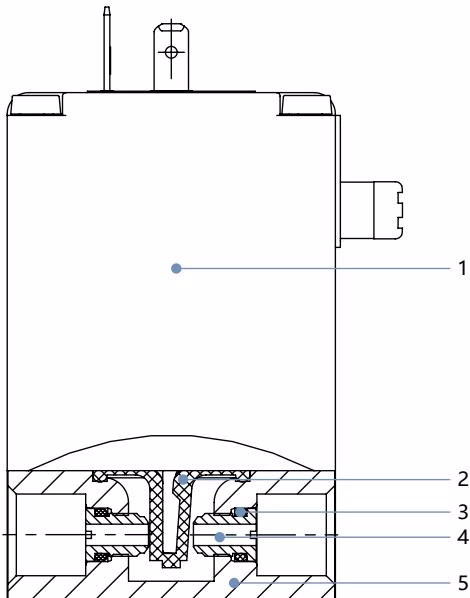

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | 膜片 | EPDM、FKM、FFKM、NBR (SKU 53644) |
| 3 | O型圈 | EPDM、FKM、FFKM、NBR (SKU 53644) |
| 4 | 阀座 | 黄铜 (SKU 53644)、不锈钢 (1.4401)、PP、PEEK |
| 5 | 阀体 | 黄铜 (SKU 53644)、不锈钢 (1.4401)、PP、PEEK |
尺寸
金属阀体
| D1 | L1 | D2 | L2 |
|---|---|---|---|
| G 1/8 | 9 | - | - |
| G 1/4 | 9 | NPT 1/4 | 7.5 |
安装提示
对于金属阀体，中间连接处的最小螺纹长度为 7.5 mm。连接螺纹 G 1/4 的拧入深度：使用管螺纹接头时，应选择 G 1/8 的版本，因为 G 1/4 的拧入深度不够。

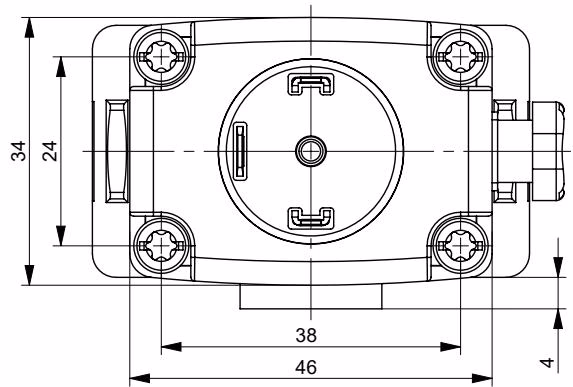

塑料阀体
| D | L |
|---|---|
| G 1/4 | 12 |
| NPT 1/4 | 11 |
安装与操作
安全说明
- 系统/设备中高压导致受伤的危险： 在设备或装置上工作之前，请关闭压力并排空管路。
- 触电导致受伤的危险： 在系统或设备上工作之前，请关闭电源并防止重新启动。遵守适用的电气设备事故预防和安全法规。
- 烫伤危险： 长期运行期间，发热的设备表面可能导致烫伤。使设备远离高度易燃物质和介质，不要徒手触摸设备。
铭牌
手动操作组件
当手动操作组件被锁定时，阀门无法被电气驱动。
- 按住手动操作组件。
- 顺时针转动手动操作组件。
电气连接
对于标准设备，将 L1/+ 和 N/- 连接到端子 1 和 2，无需区分极性。连接保护导体。将电缆插头（符合 DIN EN 175301-803 A 型的 2518 或 2509 型）拧紧到位，注意最大扭矩为 1 Nm。检查线圈和阀体之间的电气连通性（保护导体功能）。
