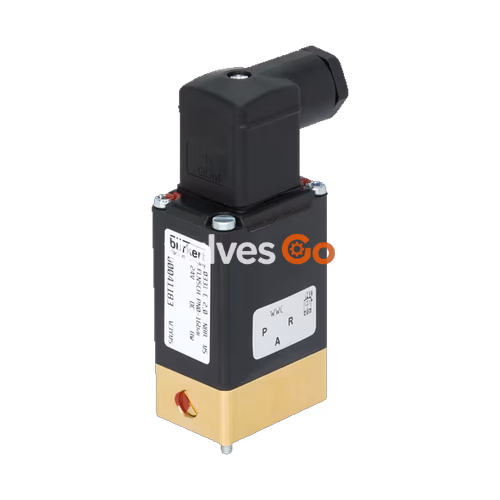

宝德 BURKERT（BURKERT）53969（Type 0331）是一款直动式介质隔离二位三通枢轴电枢电磁阀，采用回路功能 C（断电闭合常闭型，NC）配置。阀体与阀座采用黄铜材质，配备 EPDM 弹性体隔膜与密封圈，公称通径为 DN 3.0 mm。该完整阀门单元采用 Bürkert 专用法兰接口（32 mm x 46 mm，A2 版）进行底板安装，工作电压为 24 V DC，允许工作压力为 0.00 bar 至 10.00 bar，水介质 Kv 值为 0.12 m³/h，标准气体流量 QNn 为 130 l/min。

枢轴电枢技术通过柔性膜片将介质通道与电磁铁驱动系统完全隔离。这种隔离设计防止流体接触铁芯及线圈金属件，使 Type 0331 能在 -30 °C 至 +90 °C 介质温度下稳定控制腐蚀性或敏感流体。阀体上方集成了便于调试与检测的手动操作开关，电磁线圈采用高耐化学腐蚀的环氧树脂浇封（耐温绝缘 H 级），随附符合 DIN EN 175301-803 A 型标准的电气插头，整阀防护等级达到 IP65。

工作原理与枢轴电枢技术

Type 0331 采用枢轴电枢（摇臂式）动作原理。电枢绕支点微量偏转完成启闭，而非在流体腔内作轴向滑动。这种无滑动摩擦设计消除了导向间隙杂质磨损与运动卡阻隐患，降低了维护需求。隔离膜片将阀体内流通腔体与上部电磁线圈严密分隔，杜绝了介质渗透入线圈腔室的可能性。

阀体顶部设有机械手动操作开关，允许调试人员在断电状态下手动旋转激活阀门，进行气路通断试验或管路排污。为避免在重要运行阶段发生误操作，可加装专用的弹性挡圈附件将手动机构锁定。

回路功能与接口分配

53969 订货号对应回路功能 C（WW C）：直动式二位三通电磁阀，断电时处于关闭状态。断电时，压力输入接口 1（P/NC）关闭，工作接口 2（A/OUT）与排气接口 3（R/NO）相通；线圈通电后，电枢动作，接口 1 与接口 2 导通，同时排气接口 3 切断密封。

回路功能	阀门动作说明	接口 1	接口 2	接口 3
WW A	二位二通电磁阀，直动式，断电关闭	P	A	—
WW B	二位二通电磁阀，直动式，断电打开	—	B	P
WW C (53969)	二位三通电磁阀，直动式，断电关闭	P	A	R
WW D	二位三通电磁阀，直动式，断电打开	R	B	P
WW E	二位三通混合阀（电磁阀）	P1	A	P2
WW F	二位三通分配阀（电磁阀），直动式	A	P	B
WW T	二位三通电磁阀，直动式，任意流向，断电关闭	NC	IN/OUT	NO

53969 接口定义提示

在标准 Bürkert 底板法兰安装面上，接口 1 对应介质压力入口（P），接口 2 对应工作出口（A），接口 3 对应排气口或回路泄压口（R）。

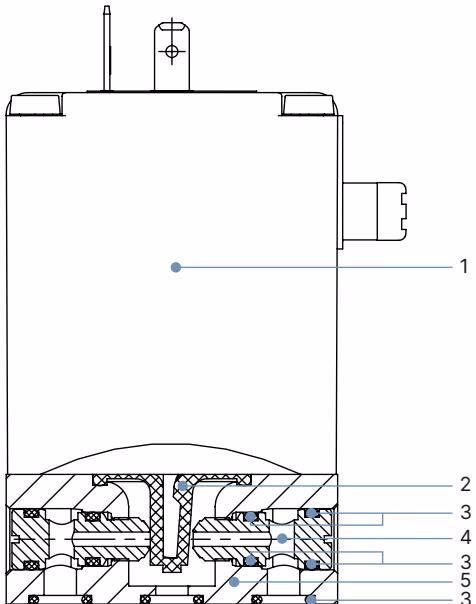

材料规格与耐化学腐蚀性

Type 0331 系列采用坚固的工程结构与多种材质组合：

编号	元件	53969 材质	0331 系列可选材质
1	电磁线圈	环氧树脂浇封	环氧树脂（H 级绝缘）
2	膜片	EPDM（邵氏硬度 70）	EPDM、FKM、FFKM、NBR
3	O 型密封圈	EPDM	EPDM、FKM、FFKM、NBR
4	阀座	黄铜	黄铜、不锈钢 (1.4401)、PP、PEEK
5	阀体	黄铜	黄铜、不锈钢 (1.4401)、PP、PEEK、PVDF

EPDM 密封材料具备耐碱、耐中低浓度酸、耐碱性洗涤液与漂白液的化学耐受性。对于矿物油、润滑脂及烃类介质，建议选用 NBR 或 FKM 材质规格。

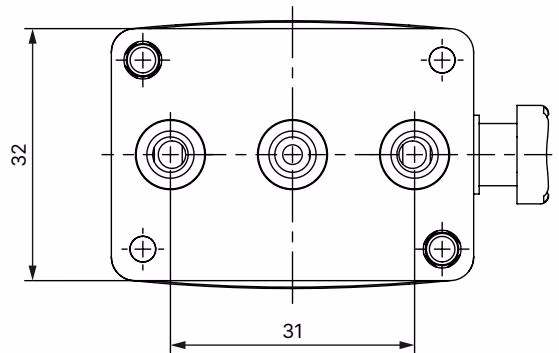

外形尺寸与底板法兰接口

53969 配备 Bürkert 专用底板法兰接口（SFB A2 版），可直接通过螺栓紧固到底板或气动执行器先导安装块上。关键几何尺寸如下：

• 底板法兰规格: Bürkert 法兰 32 mm x 46 mm（A2 版本）
• 安装面总长度: 46 mm
• 金属阀体高度 (H): 18 mm
• 整机重量: 0.47 kg
• 流体孔位: 底板法兰面分布 3 个流体通孔（P、A、R）

性能参数与电气数据

在标准 DC 直流工作模式下，Type 0331 线圈功率为冷态 11 W、热态 8 W，黄铜阀体支持 100% ED 连续运行。

性能指标	53969 具体参数	Type 0331 总体范围
公称通径 (DN)	3.0 mm (1/8")	DN 2.0 mm 至 DN 4.0 mm
水流量系数 Kv	0.12 m³/h	0.08 m³/h (DN 2 DC) 至 0.18 m³/h (DN 4 AC)
标称气体流量 QNn	130 l/min	—
允许工作压力范围	0.00 – 10.00 bar	0 – 16 bar (DN 2), 0 – 10 bar (DN 3), 0 – 5 bar (DN 4)
真空适用范围	达 -0.98 bar	全密封材料均可适用于 -0.98 bar 真空
开关响应时间: 打开	10–20 ms	8–15 ms (AC), 10–20 ms (DC)
开关响应时间: 关闭	10–20 ms	8–15 ms (AC), 10–20 ms (DC)
供电电压	24 V DC (允差 ±10%)	12 V DC, 24 V DC, 24 V/50 Hz, 110 V/50 Hz, 230 V/50 Hz
线圈功耗 (DC)	冷态 11 W, 热态 8 W	DC 标准型: 冷态 11 W / 热态 8 W; AC: 吸合 30 VA, 保持 15 VA / 8 W
介质粘度	最大 37 mm²/s	最大 37 mm²/s

开关时间测量基准

开关时间在介质温度 +20 °C、阀门出口压力 6 bar 条件下测得。打开时间对应压力从 0% 升至 90%，关闭时间对应压力从 100% 降至 10%。

在其他回路功能下的工作压力限制

Type 0331 内部复位弹簧随设定的回路功能专门校准。若将已有阀体在其他回路功能下管路连接，允许的最大工作压力将依据弹簧负载发生变动：

原始回路功能	公称直径	在新回路功能下的最大工作压力 [bar]（金属阀体，8 W / 11 W 线圈）
		A	B	C	D	E	F
C (53969 原型)	DN 2	16 bar	1.5 bar	16 bar	1.5 bar	1.5 bar	16 bar
C (53969 原型)	DN 3	10 bar	1.0 bar	10 bar	1.0 bar	1.0 bar	10 bar
C (53969 原型)	DN 4	5 bar	0.8 bar	5 bar	0.8 bar	0.8 bar	5 bar
D	DN 3	2.5 bar	10 bar	2.5 bar	10 bar	2.0 bar	3.0 bar
T	DN 3	6.0 bar	6.0 bar	6.0 bar	6.0 bar	6.0 bar	6.0 bar

电气连接与安装指南

53969 阀门标准配置 DIN EN 175301-803 A 型插头插脚，随货附带电缆插头。通过紧固螺钉组装后，整体可达 IP65 防护等级。

• 安装朝向: 任意安装，建议电磁执行机构保持朝上。
• 环境温度限制: 最高 +55 °C。
• 流动方向: 介质自阀座下方流入。
• 流体质量: 管路中若含有颗粒杂质，必须在前级加装过滤装置。

维护作业安全说明

在拆卸管路或维修阀体前，必须先关闭管路压力并完全排空介质。操作前务必切断电源，并采取防意外重启措施。必须始终规范连接保护接地导线。

适配附件与汇流板

Type 0331 底板安装阀可配合专用电气接头及多位汇流板使用：

• 2518 型电气连接插头 (A 型): 可选无接线标准版（0–250 V AC/DC，订货号 314802）、带 LED 指示灯版（12–24 V AC/DC，订货号 314812）、带 LED 及压敏电阻版（订货号 314820）或带整流器版。
• 2509 型电气连接插头 (A 型): 标准工业电缆插头，无内部接线（0–250 V AC/DC，订货号 137943）。
• 防误动弹性挡圈: 订货号 013372，卡装于手动开关处，防止外力误触手动操作杠杆。
• 底板连接 G 1/4 汇流板: 提供阳极氧化铝、黄铜及不锈钢材质，涵盖 1 至 8 阀位规格（例如 2 位铝汇流板订货号 005045，长度 69 mm；4 位铝汇流板订货号 005294，长度 143 mm）。
• 汇流板配件: 用于封闭空置阀位的盲盖板（不锈钢配 FKM 密封垫订货号 265294，阳极氧化铝配 NBR 密封垫订货号 005625），以及用于多组汇流板对接的螺纹过渡接头。
