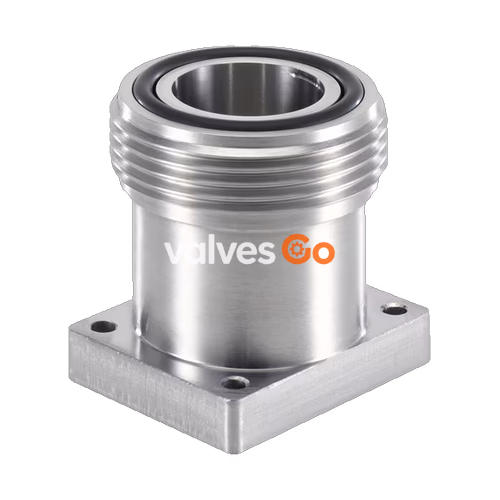

宝德（BURKERT）561233 Type S022 是一款不锈钢插入式转接头，设计用于将紧凑型分析 ELEMENT 测量设备连接到管道系统中。具体而言，561233 型号专为将 Type S020 Bürkert 接头转换为 Type S022 接头而设计。它具有用于连接测量设备的 G 1 1/2" 外螺纹，并兼容 ≥ DN 32 的 Bürkert 接头阀体。该转接头可普遍适用于纯净、腐蚀性或受污染液体中的 Type 8202（pH 或氧化还原电位变送器）和 Type 8222（电导率仪）ELEMENT 测量设备。

一般技术数据

产品属性	详细信息
材质	不锈钢阀体；随附 1 个 FKM 和 1 个 EPDM 密封件
兼容性	适用于 pH 或氧化还原电位测量设备 Type 8202 或电导率仪 Type 8222
流体温度	-15 °C 至 130 °C（温度限制可能取决于插入的测量设备）
流体压力	PN 16（压力限制可能取决于插入的测量设备）
过程连接	使用螺钉连接到 Type S020 接头阀体

尺寸

用于将 Type S020 T 型接头转换为 Type S022 的转接头

不锈钢材质 / FKM, EPDM

备注

除非另有说明，尺寸单位均为 mm。适用于 DN 32 或更大的 Bürkert 接头阀体。

性能规格

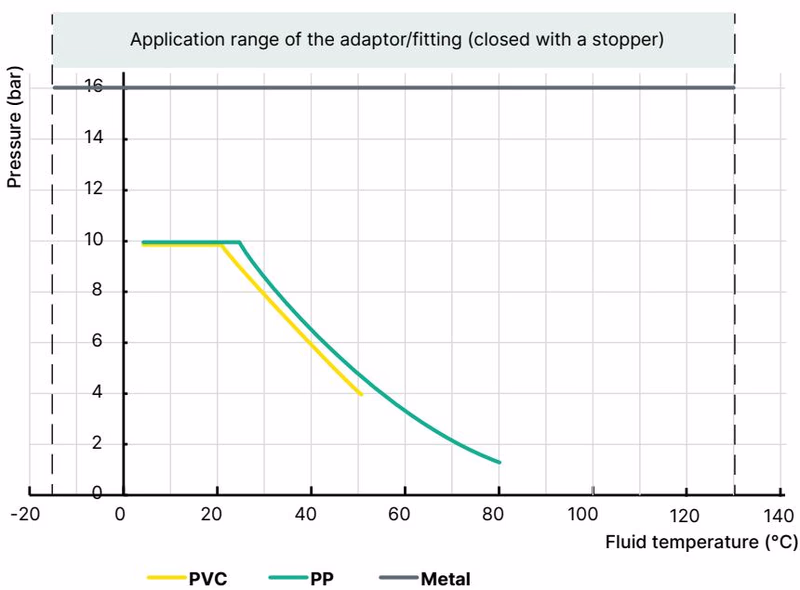

压力温度图

WARNING

压力和温度限制还取决于插入的测量设备。更多信息请参阅所插入设备的用户手册或数据表。

安装与调试

在管道上安装产品的建议

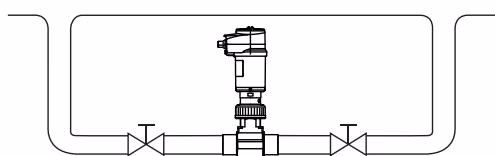

▶ 为了测量 pH 值或氧化还原电位，建议安装 U 型旁路，以防止电极变干，并允许在不停止工艺的情况下进行校准。

▶ 对于所有类型的测量，请遵守以下附加安装条件，以确保测量设备正常运行：

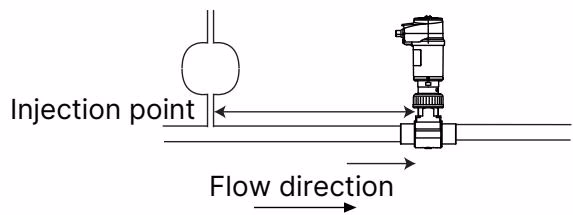

• 遵守测量设备与注入点之间的最小距离。

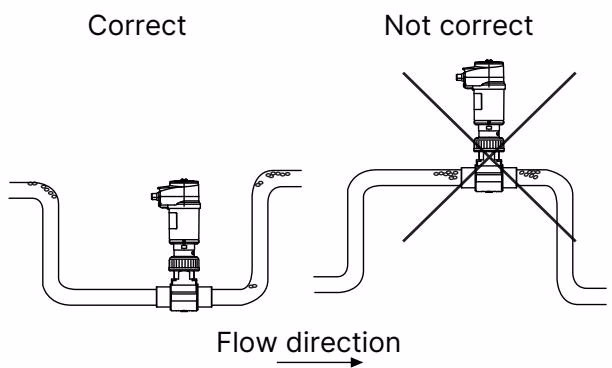

• 防止在产品周围的管道部分形成气泡。

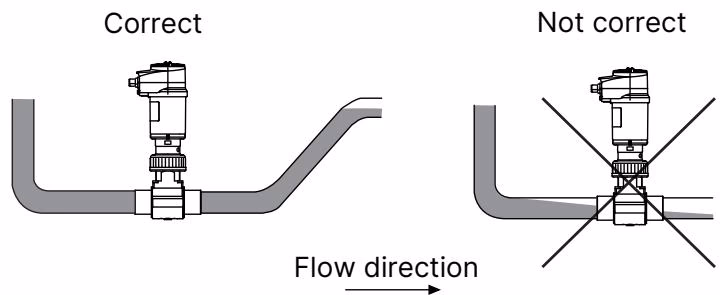

• 确保产品周围的管道部分始终充满液体。

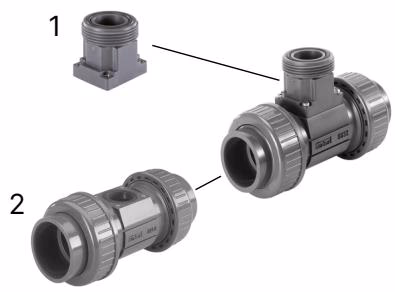

使用 S022 转接头替换 S020 T 型接头的转接头

1. 拧下 S020 转接头的 4 个螺钉，并将其从接头上取下。
2. 取下原有的密封件。
3. 清洁密封件所在的表面。
4. 将 S022 随附的 O 型圈插入接头阀体下方。
5. 将 S022 转接头定位在 S020 T 型接头阀体上。
6. 将 4 个螺钉插入转接头。
7. 交替拧紧 4 个螺钉，扭矩为 1.5 N·m (1.1 ft·lbf)。

安全说明

DANGER

安装中存在高压导致的受伤风险。 ▶ 在松开过程连接之前，请停止流体循环、切断压力并排空管道。

流体高温导致的烫伤风险。 ▶ 请勿赤手触摸产品与流体接触的部件。 ▶ 在松开过程连接之前，请停止流体循环并排空管道。

WARNING

不符合规范的安装导致的受伤风险。 ▶ 流体安装必须仅由具备资质和授权的人员使用合适的工具进行。 ▶ 请遵守插入产品中的测量设备的安装说明。
