铸铁材质
产品概述
Airodyn 为热动力型压缩空气疏水阀。外表面经 ENP（化学镀镍）抗氧化处理。
可供型号
| 型号 | 说明 |
|---|---|
| Airodyn | 标准型，½" 和 ¾" 螺纹 BSP 或 NPT |
| Airodyn S | 高精度碟片，用于高洁净应用 |
| Airodyn HD | 用于严重油污压缩空气系统 |
工作介质
- Airodyn 适用于 PED group 2 空气或气体
- 注意：Airodyn 不适用于 PED group 1 液体或气体
标准与认证
- 标准: 本产品完全符合欧洲压力设备指令 97/23/EC
- 认证: 可提供 EN 10204 3.1 证书
- 注：如需证书请在订购时注明
口径和管道连接
| 型号 | 连接尺寸 |
|---|---|
| Airodyn | ½" 螺纹 BSP 或 NPT |
| Airodyn | ¾" 螺纹 BSP 或 NPT |
| Airodyn HD | ¾" 螺纹 BSP |
工作范围 / 压力温度限制
| 参数 | 数值 |
|---|---|
| 阀体设计压力 | PN63 |
| 最大允许压力 (PMA) | 63 bar g @ 120°C |
| 最高允许温度 (TMA) | 400°C @ 42 bar g |
| 最低允许温度 | 0°C |
| 最大工作压力 (PMO) | 63 bar g @ 120°C |
| 最大工作温度 (TMO) | 400°C @ 42 bar g |
| 最低工作温度 | 0°C |
| 背压 (PMOB) | 不得超过进口压力的 80%，否则疏水阀可能无法关闭 |
| 最小工作压差 | 0.25 bar |
设计最大冷态测试压力: 95 bar g
注意事项

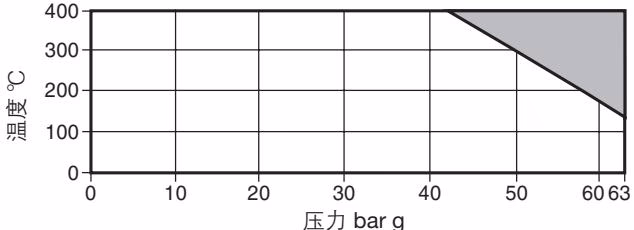

本产品不能用于图中阴影区域。
Kv 值
| 口径 | Kv |
|---|---|
| ½" 和 ¾" | 3.09 |
转换公式: Cv (UK) = Kv × 0.963 | Cv (US) = Kv × 1.156

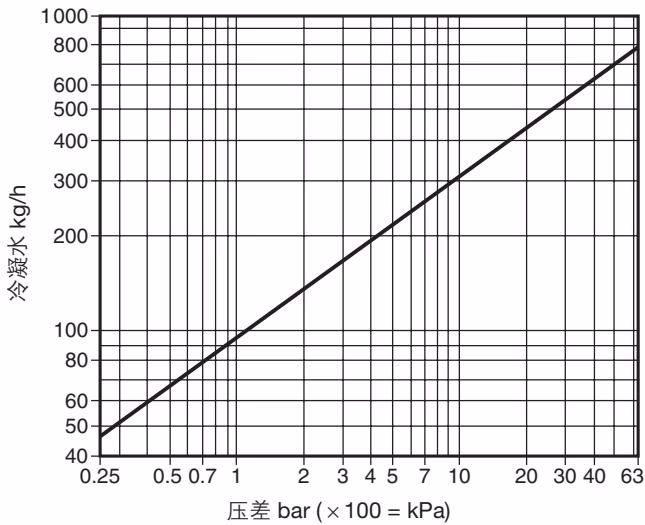

排量

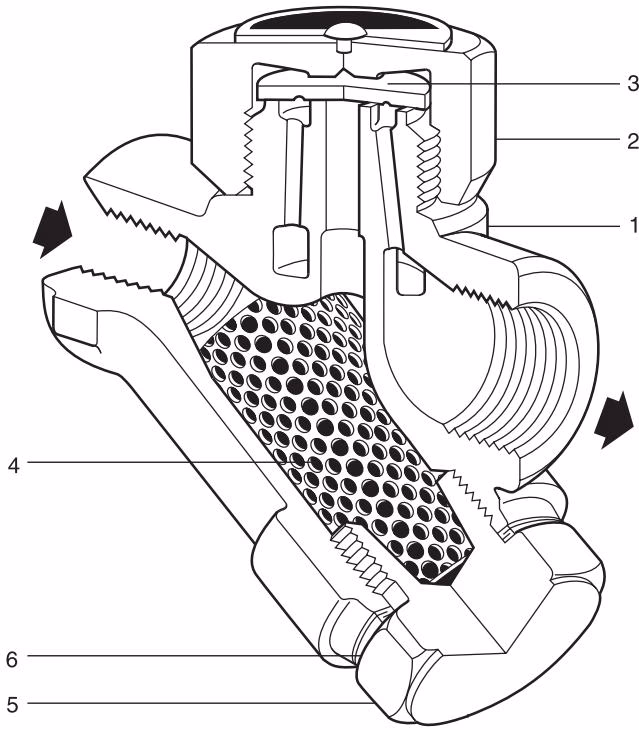

材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 不锈钢 | ASTM A743 Gr. CA40F |
| 2 | 阀帽 | 不锈钢 | AISI 416 |
| 3 | 碟片 | 不锈钢 | BS 1449 420 S45 |
| 4 | 过滤网 | 不锈钢 | BS 1449 304 S16 |
| 5 | 过滤帽 | 不锈钢 | AISI 416 |
| 6 | 过滤帽垫片 | 不锈钢 | BS 1449 304 S16 |
尺寸与重量 (近似值 mm, kg)
| 口径 | A | B | E | G | H | 重量 |
|---|---|---|---|---|---|---|
| ½" | 41 | 78 | 55 | 85 | 20 | 0.77 |
| ¾" | 44 | 85 | 60 | 100 | 20 | 0.95 |
阀帽拆卸距离和过滤器拆卸距离如图所示
操作
碟片（3）的一侧为带有一划痕横向外的平面，碟片的另一侧有一加工的环型槽。
- Airodyn 供货时将带有环型槽的一侧面向阀座，适用于干净的操作系统
- 如果系统比较肮脏（特别是重油污染），使用合适的扳手松开阀帽，反转碟片使用泄流划痕的面向阀座
- 旋紧阀帽，无需使用垫片，但应涂上防高温的油脂
- 拧紧阀帽至合适的扭矩，不要使用活动板手以防止阀帽变形
- 如果用于极端肮脏的环境，应加深划痕的深度或增加划痕数（最多至3个划痕）
划痕应均匀布置在碟片面上并朝向碟片外边

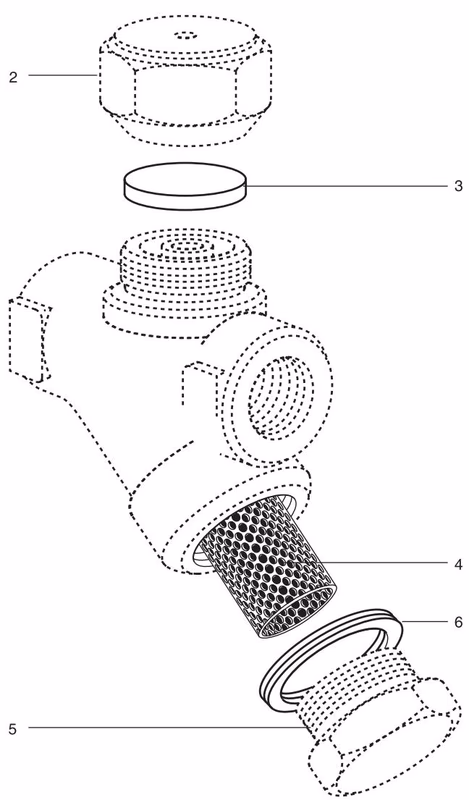

备件
可供备件在图中以实线表示，虚线部分不提供。
可供备件:
- 碟片 (3个/包): 3
- 过滤网和垫片: 4, 6
- 过滤器端盖垫圈 (3个/包): 6
订购备件: 根据上述说明订购备件并注明疏水阀的型号和口径。 例：1-Airodyn ½" 疏水阀的过滤器
建议拧紧力矩
| 部件 | 对边宽度 | 螺纹 | 拧紧力矩 (N·m) |
|---|---|---|---|
| 2 (阀帽) | 36 A/F | - | 150 |
| 5 (过滤帽) | 32 A/F | M28 | 170-190 |
安全信息、安装和维修
详见随产品提供的安装与维修指南 (IM-S48-06)。
安装说明: 疏水阀最好安装在水平管道上，但也可以安装在垂直向下的管道上。
处理
本产品可再循环，处理得当不会引起生态问题。
订购说明
例： 1-斯派莎克 ½" Airodyn 压缩空气疏水阀，螺纹连接 BSP。
