产品概述

CA14 系列浮球式自动液体排放阀，用于空气和气体系统。球墨铸铁阀体阀盖，整个装置易于维修。

标准配置为氟化橡胶阀锥，型号为 CA14。

另有不锈钢阀锥，型号为 CA14S。

产品特性

• 可选型号:
  • CA14: 标准配置，氟化橡胶阀锥
  • CA14S: 不锈钢阀锥版本
• 阀体材质: 球墨铸铁 (EN-GJS-400-15)，适用于空气和气体应用
• 标准与证书: 符合欧洲压力设备指令 2014/68/EU
• 可选证书: EN 10204 2.2 材质证书（需在订货时注明）
• 注意: CA14 不适用于 PED 1 组液体或气体

口径和管道连接

½" 和 ¾" 螺纹 BSP T Rp (ISO 7-1) 或 NPT 连接。

工作范围 / 压力温度限制

本产品不能用于阴影区域。

参数	数值
阀体设计条件	PN16
最大允许压力 (PMA)	16 bar g @ 120 °C
最高允许温度 (TMA)	250 °C
最低允许温度	0 °C
最大工作压力 (PMO)	16 bar g
最大工作温度 (TMO) - CA14	200 °C @ 14.7 bar g
最大工作温度 (TMO) - CA14S	250 °C @ 13.9 bar g
最低工作温度	0 °C

最大压差 (ΔPMX):

比重	1.0	0.9	0.8	0.7	最小 0.6
ΔPMX (bar)	14.0	14.0	14.0	9.0	5.0

• 最小压差 (ΔPMN): 0.1 bar
• 产品可在全真空条件下安全使用
• 设计最大冷态水压试验压力: 24 bar g

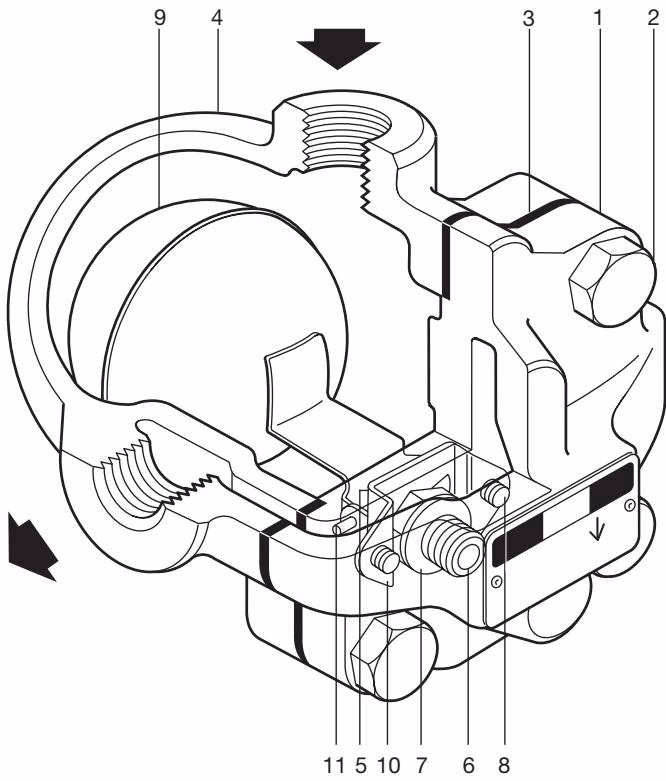

材质明细

序号	部件	材质	标准
1	阀体	球墨铸铁	EN-GJS-400-15
2	阀盖螺栓	钢	BS 3692 Gr. 8.8
3	阀盖垫片	加强片状石墨	-
4	阀盖	球墨铸铁	EN-GJS-400-15
5	主阀锥	CA14: 氟化橡胶 (合成橡胶) / CA14S: 不锈钢	CA14: Viton / CA14S: AISI 440B
6	主阀座	不锈钢	BS 970 431 S29
7	阀座垫片	不锈钢	BS 1449 304 S11
8	主阀装配螺丝	不锈钢	BS 6105 CIA270
9	浮球和连杆	不锈钢	BS 1449 304 S16
10	枢轴支架	不锈钢	BS 1449 304 S16
11	枢轴销	不锈钢	-

尺寸与重量 (近似值 mm, kg)

口径	A	B	C	D	E	F	重量
½"	147	114	80	114	105	60.5	2.5
¾"	147	114	80	114	105	60.5	2.5

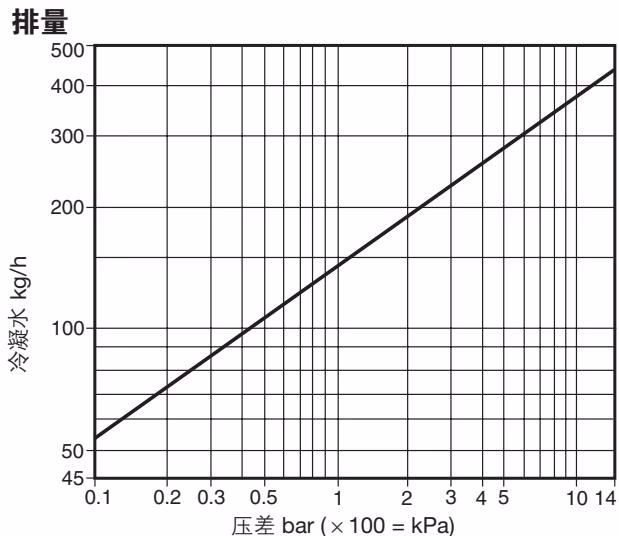

排量图

备件

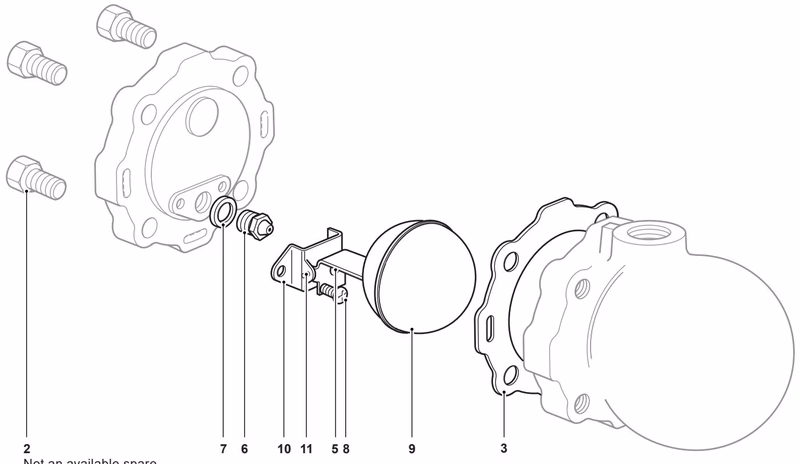

图中实线部分为可供备件，虚线部分不提供。

可供备件:

部件	CA14	CA14S
维护件	3, 5+9, 6, 7, 8 (2套), 10, 11	3, 5+9, 6, 7, 8 (2套), 10, 11
密封件	3, 5	-

注：CA14S 的维护件包含不锈钢阀锥。

订购备件: 请按上述说明订购备件，并注明疏水阀的型号和口径。

例：1-斯派莎克 ½" CA14 空气和气体系统疏水阀的维护件。

建议拧紧力矩

序号	对边宽度 (A/F)	螺纹/螺栓尺寸	拧紧力矩 (N m)
2	17 A/F	M10 × 30	47 - 50
6	17 A/F	-	50 - 55
8	Pozidrive	M4 × 6	2.5 - 3.0

安全信息、安装和维护

详细信息请参考随产品一起提供的安装和维修指南 (IM-P144-02)。

安装说明: CA14 疏水阀应根据阀体上的箭头方向安装，确保浮球臂能自由垂直升降。

处理

如果带氟化橡胶部件的产品用于接近 315 °C 甚至更高时，氟化橡胶可能分解并形成氢氟酸，应避免皮肤接触和吸入该酸，否则会导致皮肤灼伤并损害呼吸系统。氟化橡胶应按安装和维修指南推荐的方式处置，处置得当，不会造成环境伤害。

订购说明

例： 1-斯派莎克 ½" CA14 疏水阀，球墨铸铁阀体和阀盖，BSP T Rp (ISO 7-1) 螺纹连接。
