自由浮球式
产品概述
FT14 是一款采用球墨铸铁阀体的浮球式蒸汽疏水阀，配有不锈钢内件和内置自动排空气装置。该阀专为轻工业和小型流程应用设计，支持在线维护，无需从管道上拆卸即可进行维修。其独特的浮球连杆机构能确保在冷凝水负荷波动时实现平滑、连续的排放。
产品特性
- 多种安装方向:
- FT14 (R-L): 水平连接，流向由右至左。
- FT14 (L-R): 水平连接，流向由左至右。
- FT14V: 垂直连接，流向向下。
- 液囊: 使用 BP99/32 高性能液囊，可应用于过热蒸汽（过热度最高 150℃ @ 0 bar g）。
- 标准与证书: 符合欧洲压力设备指令 2014/68/EU，可提供制造商典型测试报告。
- 可选配置:
- SLR (破蒸汽汽锁): 型号后缀带“C”，用于防止系统中出现蒸汽汽锁。
- Strainer (过滤网): 型号后缀带“X”，内置不锈钢过滤网以保护内部件。
口径和管道连接
口径：1/2" (DN15), 3/4" (DN20), 1" (DN25) 和 1 1/4" (DN32)
- 连接方式： 螺纹连接 BSP T Rp (ISO 7-1) 或 NPT。
- 安装： 必须确保流体流向与阀体箭头方向一致。水平安装型需确保浮球连杆在水平面内垂直升降。

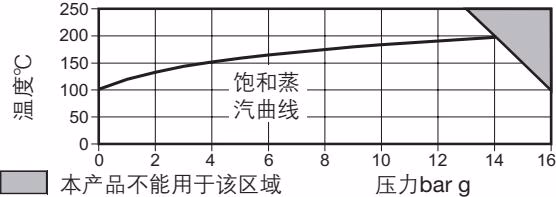

工作范围 / 压力温度限制
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN16 |
| 最大允许压力 (PMA) | 16 bar g @ 100 °C |
| 最高允许温度 (TMA) | 250 °C @ 13 bar g |
| 最低允许温度 | -10 °C |
| 饱和蒸汽下最大工作压力 (PMO) | 14 bar g |
| 最大工作温度 (TMO) | 250 °C @ 13 bar g |
| 最低工作温度 | 0 °C |
最大压差 (ΔPMX):
- FT14-4.5: 4.5 bar
- FT14-10: 10 bar
- FT14-14: 14 bar
设计最大冷态水压试验压力: 24 bar g注：本产品可安全应用于全真空工况。
材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1* | 阀体 | 球墨铸铁 | DIN 1693 GGG 40 |
| 2 | 阀盖螺栓 | 钢 | BS 3692 Gr.8.8 |
| 3 | 阀盖垫片 | 加强型片状石墨 | - |
| 4 | 阀盖 | 球墨铸铁 | DIN 1693 GGG 40 |
| 5 | 主阀阀座 | 不锈钢 | BS 970 431 S29 |
| 6 | 阀座垫片 | 不锈钢 | BS 1449 409 S19 |
| 7 | 枢轴支架装配螺丝 | 不锈钢 | BS 6105 CI A2-70 |
| 8 | 浮球杆机构 | 不锈钢 | BS 1449 304 S16 |
| 10 | 枢轴支架 | 不锈钢 | BS 1449 304 S16 |
| 11 | 枢轴销 | 不锈钢 | - |
| 12* | SLR 装置 | 不锈钢 | BS 970 303 S21 |
| 13 | SLR 垫片 | 不锈钢 | BS 1449 304 S16 |
| 14 | SLR 密封 | 石墨 | - |
| 15* | 防冲蚀导向装置 (仅1") | 不锈钢 | BS 970 431 S29 |
| 16 | 主阀弹簧 (仅1") | 不锈钢 | BS 2056 302 S26 |
| 17 | 排空气阀组件 | 不锈钢 | - |
注：部件15嵌入部件1中（仅限1"口径）。

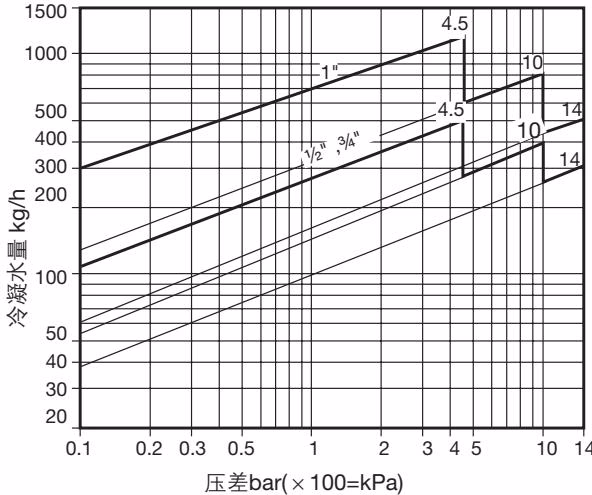

排量
图中排量为基于饱和温度下的冷凝水连续排量。在冷态起机或冷凝水负荷增加时，热静力排气阀会自动打开，提供额外的排水能力。
额外冷态排量能力：
- 对于 4.5 bar 型号：额外冷态排水量约为热态排量的 50% 以上。
- 对于 10 bar 和 14 bar 型号：额外排水量最高可增加 100%。
| 口径 | 0.5 bar | 1 bar | 2 bar | 3 bar | 4.5 bar | 7 bar | 10 bar | 14 bar |
|---|---|---|---|---|---|---|---|---|
| 1/2" & 3/4" | 70 kg/h | 140 kg/h | 250 kg/h | 380 kg/h | 560 kg/h | 870 kg/h | 1130 kg/h | 1500 kg/h |
| 1" | 120 kg/h | 240 kg/h | 360 kg/h | 500 kg/h | 640 kg/h | 920 kg/h | 1220 kg/h | 1500 kg/h |

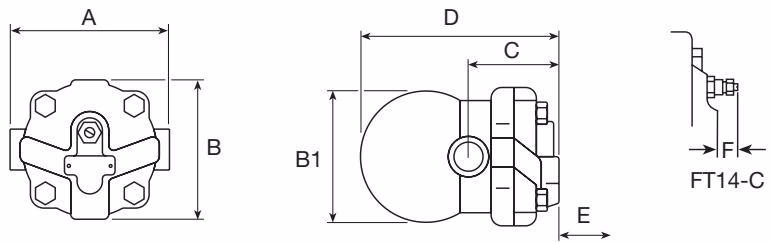

尺寸与重量 (近似值 mm, kg)
| 口径 | A | B | B1 | C | D | E (拆卸距离) | F | 重量 |
|---|---|---|---|---|---|---|---|---|
| 1/2" | 121 | 107 | 96 | 67 | 147 | 105 | 30 | 2.9 |
| 3/4" | 121 | 107 | 96 | 67 | 147 | 105 | 30 | 2.9 |
| 1" | 145 | 107 | 117 | 75 | 166 | 110 | 23 | 4.0 |
备件
图中实线部分所示为可供备件，虚线部分不作为备件提供。
可供备件：
- 带浮球的主阀组件： 3, 5, 6, 7 (2套), 8, 10, 11, 16 (仅1")
- 排空气阀装置： 3, 6, 17
- 破蒸汽汽锁和排空气装置： 3, 6, 17, 12, 14, 13
- 阀盖垫片 (3套)： 3
- 维修组件： 3, 5, 6, 7 (2套), 8, 10, 11, 16, 17 (仅1")
订购备件： 请按上述说明订购备件，并标明疏水阀的型号，口径和压力等级。 例：1 - 1/2" FT14-10 蒸汽疏水阀的主阀组件。
推荐紧固扭矩
| 部件序号 | 规格/mm | 螺纹尺寸 | 扭矩 (Nm) |
|---|---|---|---|
| 2 | 17 A/F | M10 x 30 | 47 - 50 |
| 5 | 17 A/F | - | 50 - 55 |
| 7 | Pozidrive | M4 x 6 | 2.5 - 3.0 |
| 17 | 17 A/F | - | 50 - 55 |
| 12, 14 | 19 A/F | - | 50 - 55 |
安全信息、安装和维修
详细信息请参考随产品提供的安装维修指南 (IM-S02-13)。 安装提示： 按照阀体上所示流向安装，确保浮球臂位置水平以保证浮球能自由垂直升降。
处理
本产品可循环使用，处理得当不会引起环境问题。
订购说明
例： 1 - 斯派莎克 1/2" FT14-4.5 (R-L) 浮球式蒸汽疏水阀，BSP 螺纹连接，球墨铸铁阀体，带内置排空气装置。
