自由杠杆浮球式
产品概述
FTGS14HC 是一款大排量浮球式蒸汽疏水阀，采用奥氏体不锈钢阀体和全不锈钢内件，并内置自动排空气装置。其球墨铸铁阀盖经过化学镀镍处理，提供了极佳的耐冲蚀性能。该疏水阀采用水平螺纹连接，可以在不拆卸管路的情况下进行在线维护。
产品特性
- 耐腐蚀性： 阀体采用奥氏体不锈钢 (1.4308)，内件为全不锈钢材质。
- 大排量 (HC)： 专为需要较大冷凝水排放量的工况设计 (High Capacity)。
- 耐用阀盖： 镀镍球墨铸铁阀盖，抗侵蚀能力强。
- 内置排气阀： 自动排空气功能确保系统快速启动。
口径和管道连接
提供口径：1"。 连接方式：螺纹 BSP T Rp (ISO 7-1) 或 NPT。

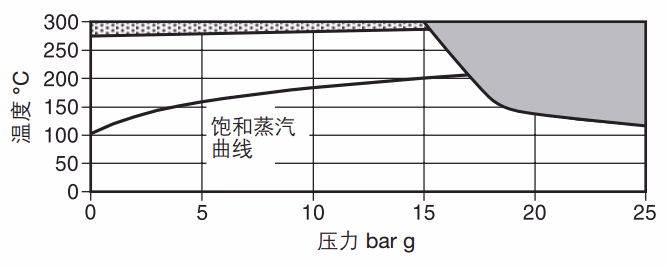

工作范围 (压力/温度限制)
FTGS14HC 按 PN25 阀体设计条件制造。
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN25 |
| PMA - 最大允许压力 | 25 bar g @ 120 °C |
| TMA - 最大允许温度 | 300 °C |
| PMO - 最大工作压力 | 17 bar g |
| TMO - 最大工作温度 | 288 °C @ 15 bar g |
| 最低工作温度 | 0 °C |
| ΔPMX - 最大压差 | 4.5 bar (FTGS14HC-4.5), 10 bar (FTGS14HC-10), 14 bar (FTGS14HC-14) |
材质明细
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | EN 10213-4 (1.4308) ASTM A351 CF8 |
| 2 | 阀盖螺栓 | 钢 | BS 3692 Gr. 8.8 |
| 3 | 阀盖垫片 | 加强型片状石墨 | |
| 4 | 阀盖 | 镀镍球墨铸铁 | DIN 1693 GGG 40 |
| 5 | 主阀阀座 | 不锈钢 | BS 970 431 S29 |
| 8 | 浮球及杠杆机构 | 不锈钢 | BS 1449 304 S16 |
| 17 | 排气气阀组件 | 不锈钢 |
排量
尺寸与重量 (近似值)
| 口径 | A | B1 | B2 | C | D1 | D2 | E | F | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 1" | 120 | 111 | 80 | 115 | 203 | 230 | 160 | 35 | 7.0 |
(注：尺寸单位为 mm)
可选项
- 破蒸汽锁装置 (SLR)： 可以选配手动调节针阀（型号中带 'C'，例如 FTGS14HC-C），在标准排空气阀的基础上提供破蒸汽锁功能。
备件
可提供的备件包括：
- 维修组件（包含主阀组件、垫片等）
- 带浮球的主阀组件
- 排气阀组件
- 手动调节针阀（仅限 FTGS14HC-C）
如何订购
示例： 1 个 斯派莎克 Spirax Sarco 1" FTGS14HC-4.5 (L-R) 浮球式蒸汽疏水阀，螺纹 BSP 连接，带内置排气装置。
