产品概述
HM34 型钢体倒吊桶式蒸汽疏水阀，碳钢材质，内置滤网，水平安装。最大工作压力可达 32 bar g。
产品特性
- 阀体材质: 碳钢（铸钢阀体，锻钢阀盖）
- 内置滤网: 标配
- 标准与证书: 符合欧洲压力设备指令 2014/68/EU，可提供 EN 10204 2.2 证书
- 安装: 设计为水平安装，阀体保持竖直
口径和管道连接
½"，¾" 和 1" 螺纹 BSP T Rp (ISO 7-1) 或 NPT。DN25 承插焊 BS 3799 Class 3000。DN15，DN20 和 DN25 标准法兰 EN 1092 PN40。可选项： ANSI 150 和 ANSI 300 法兰。

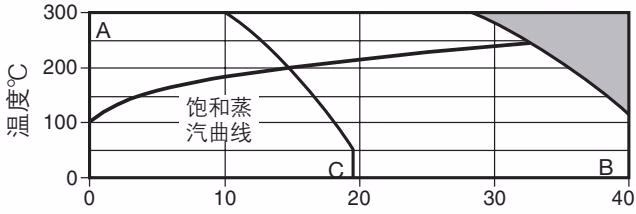

工作范围 / 压力温度限制
本产品不能在此区域中使用。
- A - B： 螺纹、承插焊、法兰 EN 1092 PN40 和 ANSI 300
- A - C： 法兰 ANSI 150
| 参数 | 数值 |
|---|---|
| 阀体设计条件 | PN40 |
| 最大允许压力 (PMA) | 40 bar g @ 120 °C |
| 最高允许温度 (TMA) | 300 °C |
| 最低允许温度 | -10 °C |
| 饱和蒸汽下最大工作压力 (PMO) | 32 bar g |
| 最大工作温度 (TMO) | 300 °C |
| 最低工作温度 | 0 °C |
最大压差 (ΔPMX):
| 口径 | 4 bar | 8.5 bar | 12 bar | 20 bar | 32 bar |
|---|---|---|---|---|---|
| DN15 - ½" | HM34/8 | HM34/7 | HM34/6 | HM34/5 | HM34/4 |
| DN20 - ¾" | HM34/10 | HM34/8 | HM34/7 | HM34/6 | HM34/5 |
| DN25 - 1" | HM34/12 | HM34/10 | HM34/8 | HM34/6 | HM34/5 |
- 设计最大冷态水压试验压力: 60 bar g
材质明细
| 序号 | 部件 | 尺寸 / 备注 | 材质 | 标准 |
|---|---|---|---|---|
| 1 | 阀盖 | ½", ¾" | 锻钢 | 1.0460 (C22.8) |
| 1 | 阀盖 | 1" | 铸钢 | 1.0619 +N |
| 2 | 阀盖螺丝 | ½", ¾" | 钢 | BS 4168 Gr. 8.8 |
| 2 | 阀盖螺栓 | 1" | 钢 | BS 3692 Gr. 8.8 |
| 2 | 阀盖螺帽 | ½" 至 1" | 钢 | BS 3692 Gr. 8.8 |
| 3 | 阀体 | - | 铸钢 | 1.0619 +N |
| 4 | 吊桶 | - | 不锈钢 | BS 1449 304 S31 |
| 5 | 阀芯导向螺丝 | - | 不锈钢 M4.5 × 10 | BS 4183 18/8 |
| 6 | 阀芯导向盘 | - | 不锈钢 | BS 1449 304 S11 |
| 7 | 阀盖垫片 | - | 加强型片状石墨 | - |
| 8 | 阀座 | - | 不锈钢 | AISI 431 |
| 9 | 阀芯 | - | 不锈钢 | AISI 440B |
| 10 | 阀芯连杆 | - | 不锈钢 | BS 1449 321 S31 |
| 11 | 套圈 | ½", ¾" | 不锈钢 | BS 970 321 S31 |
| 11 | 套圈 | 1" | 不锈钢 | BS 3605 (CFS) 304 S14 |
| 12 | 过滤网 | - | 不锈钢 | ASTM A240 316L |
| 13 | 过滤器盖 | - | 钢 | 1.0460 (C22.8) |
| 14 | 过滤器垫片 | - | 加强型片状石墨 | - |
选型说明
重要选型准则
疏水阀应基于最合适的工作压差选择，而非基于负荷选择。
示例： DN25 HM34 在 7 bar (101.5 psi) 压差下负荷为 80 kg/h (176.3 lbs)，应选用 HM34/10，而非 HM34/5。
尺寸与重量
螺纹和承插焊连接
| 口径 | A | A1 | B | C | F | G | H | J | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| ½" | 120 | 210 | 105 | 100 | 67 | 89 | 65 | M28 | 2.6 kg |
| ¾" | 120 | 210 | 105 | 100 | 88 | 107 | 65 | M28 | 4.0 kg |
| 1" | 180 | 230 | 160 | 160 | 145 | 120 | 85 | M32 | 10.4 kg |
法兰连接
| 口径 | A1 | B | C | F | G | H | J | 重量 |
|---|---|---|---|---|---|---|---|---|
| DN15 | 210 | 105 | 100 | 67 | 89 | 65 | M28 | 4.5 kg |
| DN20 | 210 | 105 | 100 | 88 | 107 | 65 | M28 | 7.0 kg |
| DN25 | 230 | 160 | 160 | 145 | 120 | 85 | M32 | 12.0 kg |

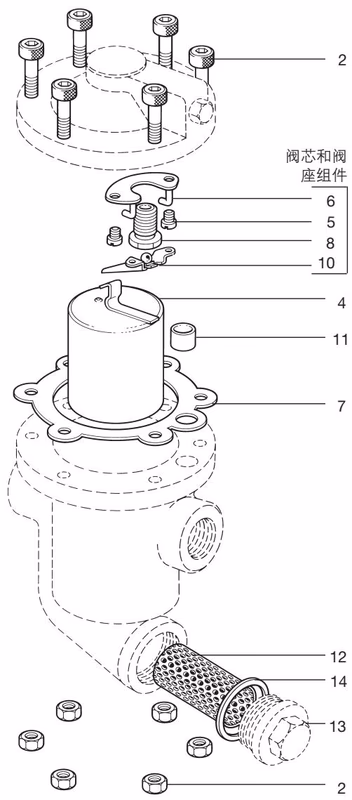

备件
图中实线部分为可供备件，虚线所示不作为备件供应。
可供备件:
- 阀芯和阀座组件: 5 (2个), 6, 8, 10
- 吊桶: 4
- 阀盖垫片和套圈 (每包3件): 7, 11
- 过滤网: 12
- 过滤网垫片 (每包3件): 14
- 阀盖螺栓和螺帽套件 (套): 2
订购备件: 根据上述说明订购备件，并注明疏水阀的口径、型号和压力范围。
举例：1-阀芯和阀座组件，用于 DN25 HM34/7 疏水阀。
建议拧紧力矩
| 序号 | 口径 | 对边宽度 | 螺纹规格 | 拧紧力矩 (N m) |
|---|---|---|---|---|
| 2 | ½", ¾" | - | M8 × 30 | 25 - 28 |
| 2 | 1" | - | M12 × 45 | 25 - 28 |
| 8 | ½", ¾" | 13 | - | 50 - 55 |
| 8 | 1" | 17 | - | 80 - 88 |
| 13 | ½", ¾" | 22 | M28 | 90 - 100 |
| 13 | 1" | 27 | M32 | 125 - 145 |
安全信息、安装和维护
详见随产品提供的安装与维修指南 (IM-S03-11)。
安装说明: 安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口水平，同时疏水阀安装在排水点的下方，以保持疏水阀内的水封。
处理
该产品可循环利用，处理得当不会造成环境危害。
订购说明
例： 1-斯派莎克 ½" HM34/8 蒸汽疏水阀，BSP T Rp (ISO 7-1) 螺纹连接。
