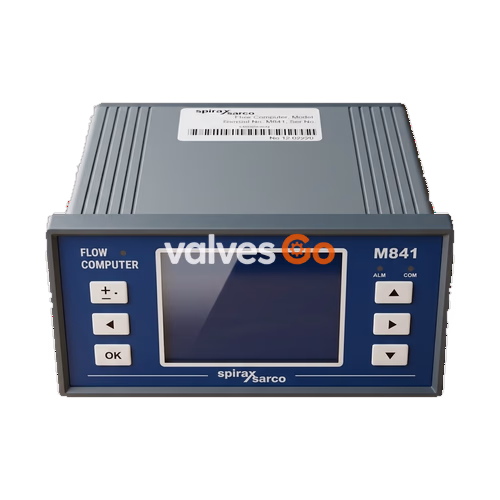

斯派莎克（Spirax Sarco）M841 流量计算机可与 ILVA 管道单元配合，用于多种介质的测量，包括蒸汽、水和压缩空气。M841 可根据输入的压力或温度信号对饱和蒸汽及过热蒸汽提供密度补偿并显示累计流量、瞬时流量、温度、压力和密度。安装形式多样，可提供墙挂型和盘装型安装，满足不同现场需求。

特点

• 适用于蒸汽、气体和液体。
• 根据温度、压力值自动判断蒸汽处于过热或饱和状态，并分别查表获得密度值。
• 自动进行密度补偿、温度补偿、雷诺数补偿和可膨胀性系数补偿。
• 0.1级精度，高清晰度真彩液晶显示。
• 带小流量计费、停汽判断、超计划耗用计费、断电记录、无纸记录功能，满足贸易结算计量需要。
• 能自动保存 65536 组最新的历史数据（保存间隔时间可设置），并用真彩绘制瞬间流量、流体温度、流体压力的历史曲线。
• 实时时钟和定时自动抄表功能，为计量管理带来方便。
• 密码设定可防止未经授权的人员改变已设定的数据。
• 具有屏幕保护功能，延长屏幕使用寿命。
• 断电数据不丢失，断电数据保护不用后备电池，保护时间达 10 年。

选项及安装

• 墙挂型：带不锈钢表箱，重量：8 kg。外部供电 220VAC，内部稳压至 24VDC 使用。经三只 M6 螺钉固定在墙壁或立柱上。
• 盘装型：安装在控制台或已有的控制柜上。重量：2 kg。可标配为 220VAC 供电，选项为 24VDC（订货时需注明）。经两只安装架（自带）固定在仪表盘上。

外形尺寸 (mm)

技术参数

输入参数

信号类型	参数	规格说明
4–20mA (差压/压力)	供电方式	有源输入 (M841 对传感器供电)
	输入阻抗	100 Ω
	输入电源 (最大)	100 mA
PT100 (温度)	测量范围	-200 ~ 560℃
	测量精度	±0.3℃ (t≤300℃时)；±0.1% (t>300℃时)

输出与通讯

项目	规格说明
4–20mA (流量再输出)	有源输出 (M841 对外供电) 负载阻抗 (最大)：600 Ω 数据更新周期：0.5 s
通讯接口	EIA RS-485 (标准) 或 RS-232 串行 (可选) 接口 (光电隔离)
通讯协议	通讯速率：9600、4800、2400 或 1200 波特率 (通过面板操作选择) 格式：无奇偶校验、8位数据位、1位停止位 传输介质：双绞线

电源与环境条件

项目	规格说明
电源	85-264V, 50Hz±5%
功耗	5 W
工作温度	0 ~ 50℃
相对湿度	0 ~ 85%

注意

如采用 UPS 电源供电，为防止高频信号干扰，最好在供电回路上加装 10VA 的隔离变压器。
