产品概述

斯派莎克 Spirax Sarco SG253 观视镜是一款球墨铸铁双窗观视镜，采用法兰连接方式，符合欧洲压力设备指令97/23/EC，根据用户需求可提供钢印。产品可提供测试报告，若需EN 10204 3.1证书，需在订购时明确注明。该产品适用于蒸汽系统等工况，通过双窗设计便于观察系统内部介质状态，阀体采用高强度球墨铸铁材质，确保在高温高压环境下的结构稳定性和使用寿命。

技术参数

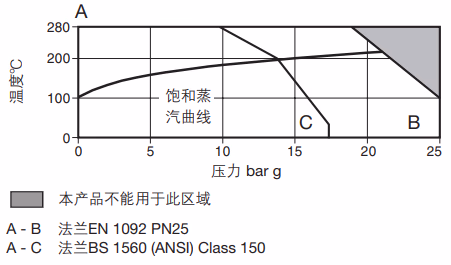

压力/温度限制

PN25 法兰标准

参数类型	数值
最大允许压力（PMA）	25 bar g @ 100℃
最大允许温度（TMA）	280℃ @ 18 bar g
饱和蒸汽下最大工作压力（PMO）	21 bar g
最大工作温度（TMO）	280℃
设计最大冷态水压试验压力	38 bar g
最大测试压力（蒸汽，PTMX）	21 bar g

ANSI 150 法兰标准

参数类型	数值
最大允许压力（PMA）	17.2 bar g @ 35℃
最大允许温度（TMA）	280℃ @ 10 bar g
饱和蒸汽下最大工作压力（PMO）	13.8 bar g
最大工作温度（TMO）	280℃
设计最大冷态水压试验压力	30 bar g
最大测试压力（蒸汽，PTMX）	13.8 bar g

通用参数

参数类型	数值	备注
最小允许温度	-10℃	-
最小工作温度	0℃	低于此温度需咨询斯派莎克 Spirax Sarco 公司

口径和管道连接

• 口径规格：DN15、DN20、DN25、DN32、DN40、DN50
• 法兰标准：EN 1092 PN25、BS 1560 (ANSI) Class 150

产品结构

材质明细

序号	部件名称	材质规格
1	阀体	球墨铸铁 DIN 1693 GGG 40.3
2	阀盖	球墨铸铁 DIN 1693 GGG 40.3
3	视窗	硼硅酸玻璃 DIN 7080
4	垫片	加强型片状石墨
5	阀盖螺栓	钢 BS 3692 Gr. 8.8

尺寸与重量

尺寸/重量（近似值）

口径	A-PN25	A-ANSI150	B	E	F	重量
DN15	130	126	55	45	10	3.2 kg
DN20	150	142	55	45	10	4.1 kg
DN25	160	152	70	63	15	5.0 kg
DN32	180	175	70	63	15	5.9 kg
DN40	200	199	90	80	20	9.1 kg
DN50	230	228	90	80	20	10.9 kg

说明

尺寸单位为mm，重量为近似值。

安全信息

警告

1. 某些应用场景中的冷凝水（尤其含腐蚀性碱性或酸性物质）会对视窗玻璃产生溶解作用，建议定期检查视窗玻璃，若出现变薄现象需立即更换
2. 观察视窗时，必须佩戴安全镜保护眼睛
3. 应采取防护措施，避免观视镜失效时，破裂的玻璃对人员和设备造成伤害

安装与维护

安装要求

1. 观视镜前后需安装截止阀，上游截止阀应优先关闭，防止压力过载
2. 可水平或垂直安装在疏水阀下游；若安装在喷排式疏水阀（如热动力疏水阀）后，两者距离至少为1米，避免视窗玻璃受热力和压力冲击
3. 安装时需预留足够的检修空间

推荐拧紧力矩

部件	口径范围	数量	规格参数	拧紧力矩（Nm）
阀盖螺栓（序号5）	DN15 - DN20	8	17 A/F，M10 × 30	12
阀盖螺栓（序号5）	DN25 - DN32	8	17 A/F，M10 × 40	28
阀盖螺栓（序号5）	DN40 - DN50	8	19 A/F，M12 × 40	38

维修说明

详细维修流程请参考随产品提供的安装维修指南（IM-S32-04）。

备件

可供备件

备件名称	对应部件序号
视窗和垫片组	3、4
垫片组	4

备注

阀盖螺栓（部件5）不作为备件供应。

订购说明

订购示例

1-斯派莎克 Spirax Sarco DN20 SG253观视镜，球墨铸铁阀体，EN1092 PN25法兰连接

备件订购说明

1. 订购备件时需注明观视镜的型号和口径，并按上述备件名称描述订购
2. 备件订购示例：1-视窗和垫片组，用于SG253观视镜

处理与环保

本产品可循环使用，按照规范处理不会引发环境问题。
