简介

SMC32F和SMC32YF是可维修型双金属式蒸汽疏水阀，碳钢材质，整体法兰式直线连接。SMC32F内置平面型过滤器，SMC32YF内置‘Y’型过滤网。

所有承压部件由具有TÜV认证的供应商提供，其生产过程符合AD-Merkblatt WO/TRD100标准。

标准与证书

本产品符合欧洲压力设备指令97/23/EC。可提供材质证书EN 10204 3.1。 注：如需提供证书，请在订购时注明。

口径和管道连接

DN15, 20和25法兰连接：

• EN 1092 PN40
• ASME (ANSI) B16.5 Class 150
• ASME (ANSI) B16.5 Class 300

限制条件 (ISO 6552)

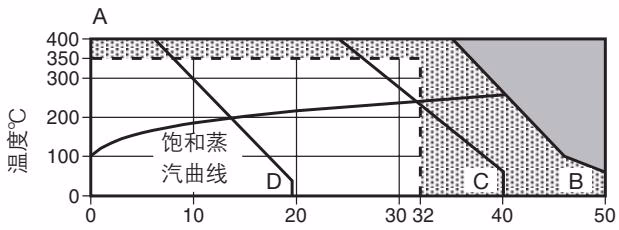

本产品不能用于图中阴影区域。本产品不应用于此区域，否则可能会损坏其内部件。

• A - B: 法兰 ASME (ANSI) 300
• A - C: 法兰 EN 1092 PN40
• A - D: 法兰 ASME (ANSI) 150

项目	参数
阀体设计条件	ASME (ANSI) 300
PMA 最大允许压力	50 bar g @ 50°C
TMA 最高允许温度	400°C @ 35 bar g
最低允许温度	-60°C
PMO 饱和蒸汽下最大工作压力	32 bar g @ 350°C
TMO 最高工作温度	350°C @ 32 bar g
最低工作温度	0°C
设计最大冷态水试验压力	75 bar g

注：更低工作温度请咨询斯派莎克。

材质

序号	部件	材质	标准
1	阀盖	碳钢	DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
2	双金属元件	抗腐蚀性双金属和不锈钢	Rau Type H46
3	阀座	不锈钢	BS 970 431 S29
4	锁紧螺母	不锈钢	-
5	过滤网	不锈钢	AISI 304
6	阀芯	不锈钢	-
7	阀盖垫片	不锈钢加强型片状石墨	-
8	阀体	碳钢	1.0619+N / ASTM A216 WCB
9	阀盖螺栓	不锈钢 (M10×30)	A2-70
10	过滤器帽	碳钢	DIN 17243 C22.8 (W/S 1.0460) ASTM A105N
11	过滤器盖垫片	不锈钢	BS 1449 304 S16

尺寸/重量 (近似) mm和kg

SMC32F

口径	A	B	C	E	重量
DN15	150	94	92	51	3.1
DN20	150	94	92	51	3.7
DN25	160	94	92	51	4.4

SMC32YF

口径	A	B	C	E	F	G	重量
DN15	150	94	92	51	55	28	3.3
DN20	150	94	92	51	56	28	4.0
DN25	160	94	92	51	58	28	4.7

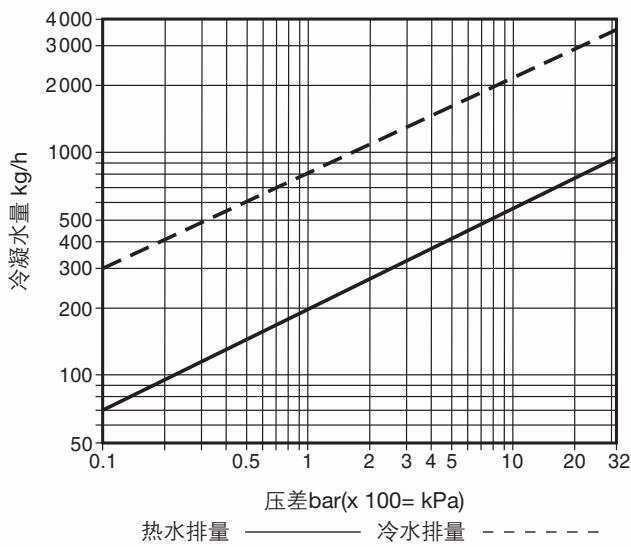

排量

安全信息、安装和维修

详见随产品提供的安装维修指南(IM-P076-09)。

安装提示

SMC32F和SMC32YF可安装于任何位置，水平或垂直。当冷凝水排放到具有背压的冷凝水回收管线时，建议在疏水阀后安装止回阀。 当冷凝水排向大气环境时，建议安装消音器。 背压提高将会降低冷凝水的排放温度。为了便于维护，建议在疏水阀上、下游安装截止阀。

订购说明

例：1-斯派莎克 DN25 SMC32F 可维修型双金属式蒸汽疏水阀，EN 1092 PN40 法兰连接，内置过滤网。

备件

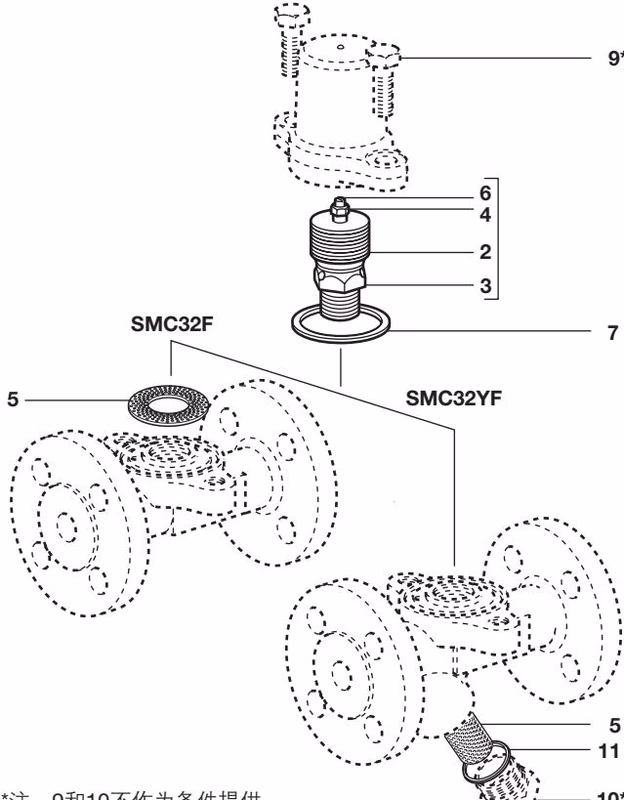

图中可供备件以实线显示，虚线部分不作为备件提供。

可供备件：

• 双金属元件组: 2, 3, 4, 6
• 过滤网 (SMC32F, 3件套): 5
• 过滤网及垫片 (SMC32YF, 各1件): 5, 11
• 阀帽垫片组 (3件套): 7
• 过滤器帽垫片 (3件套): 11

推荐拧紧力矩

项目	部件	尺寸 (mm)	螺纹	扭矩 (Nm)
3	阀座	24 A/F	-	115-125
9	阀帽螺栓	16 A/F	M10×30	23-27
10	过滤器帽	27 A/F	-	120-135
