斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀，结构紧凑，适用于蒸汽或气体系统（如压缩空气）。所有与介质接触部件采用316不锈钢，符合欧洲压力设备指令97/23/EC，提供三种下游设定压力范围，支持螺纹和法兰连接，具备可靠的压力调节性能和优良的耐腐蚀性。

压力控制减压阀
斯派莎克 Spirax Sarco SRV2S 螺纹 不锈钢直接作用式减压阀
斯派莎克 Spirax Sarco SRV2S 法兰 不锈钢直接作用式减压阀

产品概述 ​

斯派莎克 Spirax Sarco SRV2S 是一款不锈钢直接作用式减压阀，结构紧凑，专为蒸汽或气体系统（如压缩空气）设计。所有与介质接触的部件均采用316不锈钢系列材质，具备优良的耐腐蚀性和可靠性。产品下游提供三种不同的设定压力范围，通过调节手轮上的颜色标志牌进行区分，当压力范围存在重叠时，推荐使用较低范围的弹簧以获得更佳控制效果。该产品完全符合欧洲压力设备指令97/23/EC，可根据需求带有CE标识，并能提供EN10204 3.1证书（需在下单时说明）。

技术参数 ​

压力/温度限制 ​

项目规格
阀体设计压力（PN）PN25
最大允许压力（PMA）25 bar g @ 120°C
最大允许温度（TMA）212°C @ 19 bar g
最低允许温度-10°C
饱和蒸汽下最大工作压力（PMO）19 bar g
最大工作温度（TMO）212°C @ 19 bar g
最小工作温度0°C（低于此温度需咨询斯派莎克 Spirax Sarco 公司）
最大下游设定压力8.6 bar g
最大工作压差（PMX）19 bar
推荐最大减压比（最大流量下）10:1
设计最大冷态水压试验压力38 bar g
内部组件安装后测试压力限制不超过19 bar g

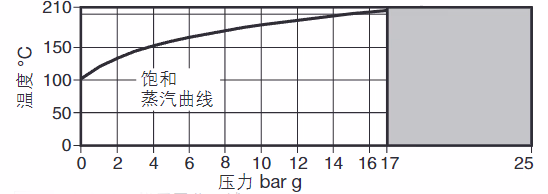

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀-压力/温度限制图

下游压力范围（按颜色区分） ​

颜色标志下游控制压力范围
灰色0.14 - 1.7 bar g
绿色1.40 - 4.0 bar g
橙色3.50 - 8.6 bar g

口径和管道连接 ​

连接类型口径规格
螺纹连接（BSP/BS 21 或 NPT）½"、¾"、1"
法兰连接（EN 1092 PN25 和 ANSI 150）DN15、DN20、DN25

流量参数 ​

口径Kvs 值
DN151.5
DN202.5
DN253.0

流量转换公式 ​

  • Cv (UK) = Kv × 0.963
  • Cv (US) = Kv × 1.156
  • 压缩空气流量单位：dm³/s = l/s（1 l/s ≈ 2 c.f.m.）

材质明细 ​

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀-结构图

序号部件名称材质规格
1弹簧室铝 LM6，非电解镍处理表面
2调节手轮塑料（聚丙烯）
3上弹簧板铸铁 DIN 1691 GG 20，非电解镍处理表面
4压力调节弹簧硅铬弹簧钢 2803 685 A55 范围2，非电解镍处理表面
5波纹管组不锈钢 316T/316L
6波纹管组件垫圈加强型片状石墨
7弹簧室螺栓（M8 × 25mm）不锈钢 BS 61.5 A 270 / DIN 1.4404
8阀体不锈钢 BS 3100 316 C12 / ASTM A351 CF 3M，电解抛光表面
9导承PTFE 填充石墨
10顶杆不锈钢 ASTM A276 316L
11阀座不锈钢 BS 3100 316 C12 / ASTM A351 CF3M / DIN 1.4404
12阀座垫片不锈钢 BS 1449 316 S11
13阀芯不锈钢 316L
14阀芯回复弹簧不锈钢 BS 2056 316 S42
15过滤网不锈钢 BS 1446 316 SH
16底盖不锈钢 ASTM A276 316L
17底盖 'O' 形圈PTFE
18弹簧范围颜色标志牌塑料（聚丙烯）
19隔板不锈钢 BS 1449 316 S13 / AISI 316L
20销子镀铜低碳钢 / DIN 1.4404
21法兰不锈钢 BS 3100 316C 12 / ATNS A315 CF3M，电解抛光表面
22垫圈不锈钢 316L
23螺纹推杆碳钢 BS 970 230 M07，非电解镍处理表面

备注

部件 9、10、11、13、14、15 和 19 是一个组件中的零件。

尺寸与重量（近似值） ​

尺寸参数（单位：mm） ​

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀-尺寸图

口径规格ABBCD*E1*E2F
½"BSP/NPT83--621302515-
DN15PN25-150-62130251597
DN15ANSI 150--14062130251591
¾"BSP/NPT96--621302515-
DN20PN25-150-621302515107
DN20ANSI 150--140621302515100
1"BSP/NPT108--621302515-
DN25PN25-160-621302515117
DN25ANSI 150--153621302515110

备注

E1 和 E2 为维修时的拆卸跑离。

重量参数（单位：kg） ​

口径连接类型重量
½"螺纹（BSP/NPT）1.48
¾"螺纹（BSP/NPT）1.58
1"螺纹（BSP/NPT）1.70
DN15法兰（PN25）3.1
DN15法兰（ANSI 150）2.4
DN20法兰（PN25）3.8
DN20法兰（ANSI 150）2.8
DN25法兰（PN25）4.4
DN25法兰（ANSI 150）3.6

选型指南 ​

选型图使用方法 ​

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀-饱和蒸汽和压缩空气选型图

  1. 选型图中标记2、3、4、5等序号的曲线表示上游压力，左侧垂直线为下游压力；
  2. 根据实际需求的流量和压力参数，在图中找到对应的交点，确定适配的阀门口径。

选型示例 ​

若减压阀的流量要求为120kg/h，需将压力从8bar g减至6bar g：

  1. 沿图中左侧下游压力6bar g的刻度水平向右移动；
  2. 直至与上游压力8bar g的曲线相交；
  3. 沿交点垂直向下，可确定½"（DN15）的SRV2S减压阀能满足该工况要求。

适用介质 ​

  • 饱和蒸汽
  • 压缩空气
  • 其他气体系统

安装说明 ​

安装要求

  1. 请按阀体上的箭头流向，将减压阀安装在水平管道上；
  2. 详细安装步骤请参考随产品提供的安装维修指南（IM-P045-10）。

维护与拧紧力矩 ​

建议拧紧力矩 ​

序号部件名称规格拧紧力矩（N·m）
7六角螺栓13 A/F M8 x 2518 - 24
11阀座32 A/F108 - 132
16阀盖32 A/F65 - 75

维护注意事项 ​

注意

  1. 维修时需预留足够的拆卸跑离（E1和E2）；
  2. 低于最小工作温度（0°C）使用时，需提前咨询斯派莎克 Spirax Sarco 公司；
  3. 内部组件安装后，测试压力不得超过19bar g。

备件清单 ​

可供备件 ​

斯派莎克 Spirax Sarco SRV2S 不锈钢直接作用式减压阀-备件图

备件名称相关部件序号适用压力范围备注
压力调节弹簧4、180.14-1.7 bar g（灰色）所有口径通用
压力调节弹簧4、181.40-4.0 bar g（绿色）所有口径通用
压力调节弹簧4、183.50-8.6 bar g（橙色）所有口径通用
波纹管组件5、6-不锈钢材质
弹簧室螺栓7-4件/套，所有口径通用
阀芯阀座组件6、11、12、15、19-所有口径通用
‘O’型圈组件6、12、17-所有口径通用

备注

可供备件以实线显示，虚线部分不作备件供应。

订购说明 ​

产品订购 ​

需明确说明以下信息：

  1. 阀门口径（如½"、DN15等）；
  2. 连接类型（BSP/NPT螺纹或PN25/ANSI 150法兰）；
  3. 压力范围及对应颜色（灰色/绿色/橙色）；
  4. 是否需要EN10204 3.1证书（需在下单时特别说明）。

订购示例：½" BSP SRV2S减压阀，不锈钢波纹管，装有橙色弹簧（3.5-8.6 bar g）。

备件订购 ​

需明确说明以下信息：

  1. 减压阀型号（SRV2S）；
  2. 阀门口径（如DN15等）；
  3. 备件名称及对应的压力范围（如适用）。

订购示例：用于DN15斯派莎克 Spirax Sarco SRV2S型减压阀的调节弹簧，压力范围3.5-8.6bar g（橙色）。
