简介

TD32F 是一款可维护的中压法兰连接热动力型蒸汽疏水阀，内置不锈钢过滤网，可有效保护内部零件免受系统杂质损坏。

• TD32FLC：专为小负荷应用（如蒸汽主管疏水）设计。
• TD32FA / TD32FALC：配有防气堵碟片，确保系统启动时能快速排除空气。
• TD32FALC 型号可通过阀帽上的凹槽进行识别。

标准与证书

本产品完全符合欧洲压力设备指令 2014/68/EU (旧版 97/23/EC) 的要求。可根据要求提供 EN 10204 3.1 证书（订货时请注明）。

口径和管道连接

• 口径：DN15, DN15LC, DN20, DN20LC, DN25 和 DN25LC。
• 连接方式：法兰连接符合 ASME (ANSI) B 16.5 Class 150 和 300，DIN 2501 PN40 以及 JIS/KS 10, 16 和 20 标准。

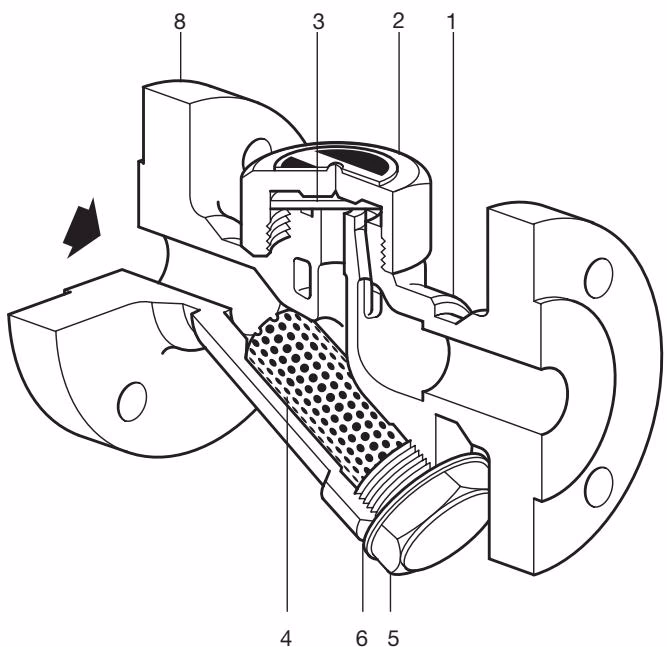

材质明细

序号	部件	材质	标准
1	阀体	不锈钢	ASTM A743 CA-40
2	阀盖	不锈钢	AISI 416
3	碟片	不锈钢	BS 1449 420 S45
4	过滤网*	不锈钢	ASTM A240 316L
5	过滤器盖	不锈钢	AISI 416
6	过滤器盖垫片	不锈钢	BS 1449 304 S16
7	隔热罩**	铝
8	法兰	钢	DIN 17243 C22.8 Ws 1.0460

*注：TD32FA 和 TD32FALC 配备 100 目过滤网；其他型号配备 0.8 mm 孔径过滤网。**仅限 DN15 和 DN20 口径的可选件，可防止疏水阀受低温、风雨等环境影响。

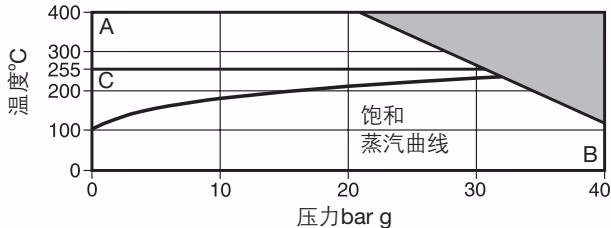

压力/温度限制

工作范围图中：

• A - B 适用于 TD32F 和 TD32FLC
• C - B 适用于 TD32FA 和 TD32FALC

阀体设计条件	PN40
PMA 最大允许压力	40 bar g
TMA 最大允许温度	400 °C
最低允许温度	0 °C
PMO 最大工作压力 (饱和蒸汽)	32 bar g
TMO 最大工作温度 (TD32F/LC)	400 °C
TMO 最大工作温度 (TD32FA/ALC)	255 °C
最低工作温度	0 °C
最小工作压力	0.25 bar g
PMOB 最大允许背压	上游压力的 80%
冷态水压试验压力	60 bar g

本产品可在全真空条件下安全使用。

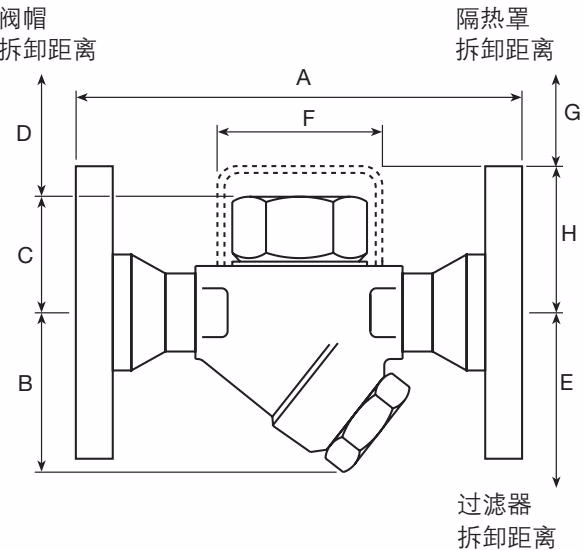

尺寸与重量 (近似值)

单位：mm

口径	A	B	C	D	E	F	G	H	重量 (kg)
DN15 / DN15LC	150	55	41	40	80	57	38	55	2.4
DN20 / DN20LC	150	60	47	40	95	57	38	61	3.1
DN25 / DN25LC	160	65	53	40	100	-	-	-	4.2

排量表

安装与维护

TD32F 设计为水平安装，阀盖位于顶部。

• 若下游存在背压，建议在疏水阀后安装止回阀。
• 若直接排向大气，建议在下游安装消音器（扩散器）。
• 为了便于维护，建议在疏水阀上、下游安装隔离阀（截止阀）。
• 详细信息请参考随产品提供的安装维护指南 (IM-P068-26)。

备件明细

图中实线所示为可供备件，虚线部分不属备件供应范围。

可供备件	序号
TD32F 或 TD32FLC 碟片 (3片装)	3
TD32FA 或 TD32FALC 碟片、过滤网及垫片组件	3, 4, 6
过滤网及垫片	4, 6
过滤器盖垫片 (3片装)	6
隔热罩 (仅限 DN15 和 DN20)	7

推荐拧紧扭矩：

部件	口径	尺寸	扭矩 (N m)
2 阀盖	DN15LC, 20LC, 25LC	36 A/F	135 - 150
2 阀盖	DN15	41 A/F	180 - 200
2 阀盖	DN20	41 A/F	180 - 200
2 阀盖	DN25	55 A/F	250 - 275
5 过滤器盖	-	32 A/F	170 - 190
