全不锈钢材质
产品概述
斯派莎克 Spirax Sarco VB21 是一款小型通用破真空阀，主要应用于冷凝蒸汽（蒸汽）和液体系统，能够满足系统破真空的核心需求。
质量认证
阀体和阀盖可提供 EN10204 2.2 证书，确保产品质量符合相关标准要求。
技术参数
设计参数
| 设计参数 | 数值 |
|---|---|
| 阀体设计压力等级 | PN25 |
| 最大允许压力（PMA） | 25 bar g @ 120°C |
| 最高允许温度（TMA） | 400°C @ 13 bar g |
| 最低允许温度 | -48°C |
| 最大饱和蒸汽压力（PMO） | 21 bar g |
| 最高工作温度（TMO） | 400°C @ 13 bar g |
| 最低工作温度 | 0°C |
| 冷态水压试验压力 | 38 bar g |
| 破真空阀打开所需压差（Dp） | 4.6 mmHg |
低温应用
如需在低于 0°C 的环境下工作，请咨询斯派莎克获取技术支持。
连接参数
| 连接部位 | 口径规格 | 连接方式 |
|---|---|---|
| 系统连接 | ½" | BSP 螺纹或 NPT 螺纹 |
| 进气口连接 | 1/8" | BSP 螺纹或 NPT 螺纹 |
压力温度限值
尺寸与重量
| 口径 | 尺寸 A (mm) | 尺寸 B (A/F, mm) | 尺寸 C (mm) | Kv 值 | 重量 (kg) |
|---|---|---|---|---|---|
| ½" | 52 | 36 | 36 | 0.52 | 0.33 |

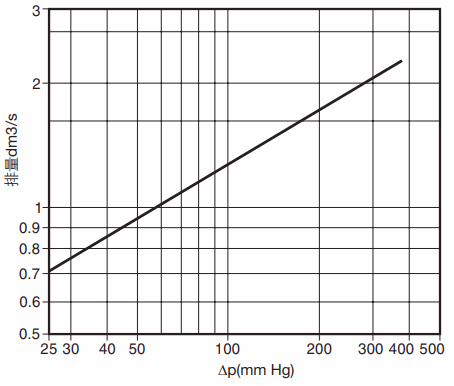

排量
材质明细
| 序号 | 部件名称 | 材质 | 材质规格 |
|---|---|---|---|
| 1 | 阀帽 | 不锈钢 | AISI 303 |
| 2 | 阀芯 | 不锈钢 | AISI 440C |
| 4 | 阀体 | 不锈钢 | AISI 303 |
| 5 | 垫片 | 不锈钢 | AISI 304 |
安装说明
安装要求
- VB21 破真空阀必须安装于垂直位置，系统连接口需位于破真空阀的底部。
- 若用于蒸汽系统，排空阀必须安装于系统的最高处，以防止阀门被冷凝水浸没。
详细安装步骤请参考随产品一起提供的安装和维修指南（IM-P019-05）。
维护与安全
维护相关的详细操作规范、安全注意事项，请查阅产品附带的安装和维修指南（IM-P019-05），确保操作合规性和安全性。
订购说明
斯派莎克 ½" VB21 破真空阀，支持 BSP 螺纹连接（其他连接方式可咨询厂家）。
