耀希达凯（Yoshitake）AF-5S 和 AF-5 是一款高安全性的全量式安全阀。该系列产品体积小、重量轻，体积仅为传统全量式安全阀的一半左右。其中 AF-5S 采用全不锈钢材质，具有极高的耐腐蚀性和耐久性。两款型号均采用提升杆结构，当压力达到开启压力的 75% 以上时，可手动执行泄压检查。

特点

• 高安全性全量式安全阀。体积小，重量轻（体积仅为传统全量式安全阀的一半左右)。
• 阀内件采用优质材料。通过精密加工和热处理确保性能优异。
• 使用耐腐蚀材料(AF-5S为全不锈钢材质，具有很高的耐腐蚀性和耐久性），确保无腐蚀。
• 采用提升杆结构，达到开启压力的75%以上时，可手动执行泄压检查。
• 可提供中国TS认证产品。

规格

型号	AF-5	AF-5S
结构	开放式（带扳手）	开放式（带扳手）
适用流体	蒸汽；空气、其他非危险性流体	蒸汽、空气、其他非危险性流体
工作压力	0.1-2.0 MPa (蒸汽) / 0.1-1.0 MPa (空气等)	0.1-1.0 MPa
最高温度	220℃	220℃
材质 (阀体)	铸造青铜	铸造不锈钢
材质 (阀瓣、阀座)	不锈钢	不锈钢
连接方式	入口：JIS R螺纹型 出口：JIS Rc螺纹型	入口：JIS R螺纹型 出口：JIS Rc螺纹型

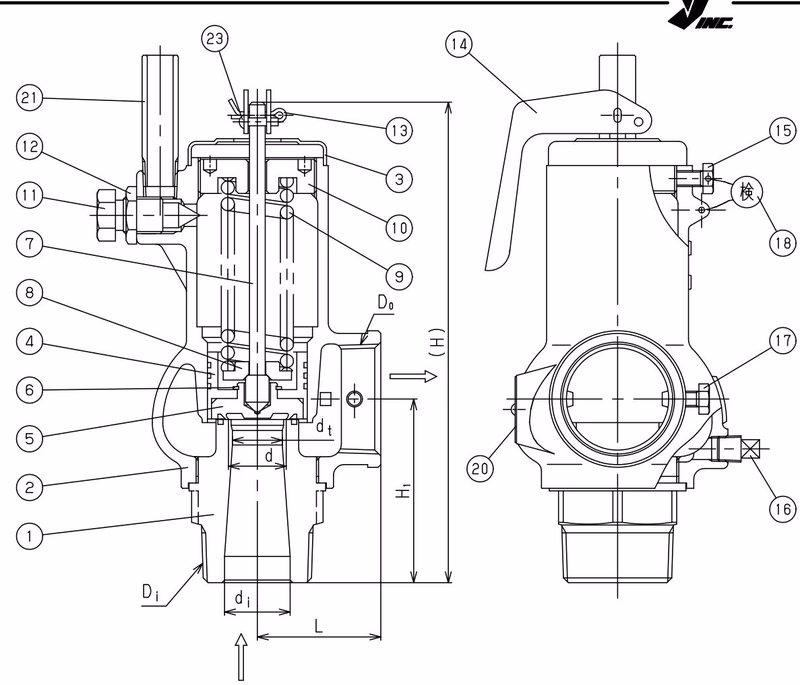

尺寸和重量

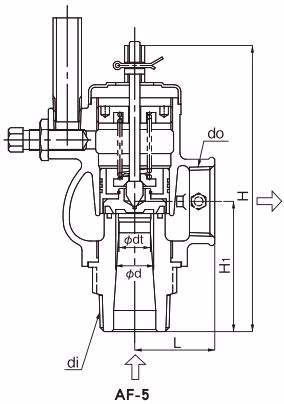

AF-5

公称直径	d入口×管嘴部口径×d出口 (di × dt × do)	阀座直径 (d)	泄压面积 dt² (mm²)	扬程 e (mm)	尺寸 L (mm)	尺寸 H1 (mm)	尺寸 H (mm)	旋塞	重量 (kg)
20A	R 1 × 15 × Rc 1	18	176.6	3.3	38	61	136 (151)	R1/8	1.3 (1.5)
25A	R 1-1/4 × 19 × Rc 1-1/4	22	283.3	4.4	45	70	157 (182)	R1/8	1.9 (2.1)
32A	R 1-1/2 × 24 × Rc 1-1/2	28	452.1	5.5	52	80	183 (202)	R1/8	2.7 (3.0)
40A	R 2 × 30 × Rc 2	35	706.5	6.8	65	98	216 (252)	R1/4	5.1 (6.0)

INFO

• 公称直径与连接尺寸不同。
• （）内为工作压力1.61MPa～2.0 MPa时的数值。

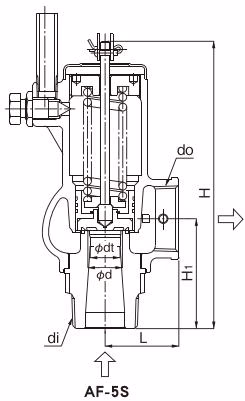

AF-5S

公称直径	d入口×管嘴部口径×d出口 (di × dt × do)	阀座直径 (d)	泄压面积 πdt² (mm²)	扬程 e (mm)	尺寸 L (mm)	尺寸 H1 (mm)	尺寸 H (mm)	旋塞	重量 (kg)
20A	R 1 × 15 × Rc 1	18	176.6	3.3	40	61	163	R1/8	1.65
25A	R 1-1/4 × 19 × Rc 1-1/4	22	283.3	4.4	47	70	190	R1/8	2.35
32A	R 1-1/2 × 24 × Rc 1-1/2	28	452.1	5.5	52	79	208	R1/8	2.90
40A	R 2 × 30 × Rc 2	35	706.5	6.8	65	98	248	R1/4	5.30

INFO

• 公称直径与连接尺寸不同。

关于下订单

TIP

下订单时，请通知除设定压力以外的使用流体介质。（用于蒸汽时，请告知是符合压力容器规格或锅炉构造规格。）

额定泄压量表

• 适用于蒸汽（饱和温度）〈压力容器结构标准) (kg/h)

压力 MPa / 公称直径	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
20A	159	231	310	390	468	545	621	697	773	849
25A	255	370	498	627	751	875	997	1118	1240	1362

• 适用于空气 (20℃) <压力容器结构标准) (kg/h)

压力 MPa / 公称直径	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
20A	257	374	502	630	759	887	1015	1143	1272	1400
25A	413	600	806	1011	1217	1423	1629	1835	2040	2246

INFO

• AF-5: 0.1 MPa 至 1.6 MPa，AF-5S: 0.1 MPa 至 1.0 MPa
• 口径选择计算公式与计算方法请参照P.3-12。
• 注：由于源文档限制，部分表格行和列已省略。
