耀希达凯（Yoshitake）AL-24 与 AL-24F 是一款微启式安全泄压阀。阀体采用青铜材料，阀座采用不锈钢，具有优异的耐腐蚀性。该阀门采用膜片式结构，没有滑动部件，可实现稳定、无泄漏的工作状况。单根弹簧可实现 0.1 至 0.7 MPa 的宽广设定压力范围。调节螺丝为手柄式，锁定螺母为加长蝶状，使设定压力的调节变得十分容易。即使在连续动作的情况下也能保持开闭平稳，从小流量到大流量都能实现精确的流体排放和稳定动作。该系列支持水平或垂直等任意方向安装。

规格

型号	AL-24	AL-24F
适用流体	冷水和热水	冷水和热水，油，其他非危险流体
工作压力	0.1–0.7 MPa (*1)	0.1–0.7 MPa (*1)
最高温度	60℃	120℃
阀体	青铜 (*2)	青铜 (*2)
阀瓣	NBR	FKM
阀座	不锈钢	不锈钢
膜片	NBR（内有耐热尼龙）	FKM（内有耐热尼龙）
连接方式	JIS Rc 螺纹型	JIS Rc 螺纹型

备注

*1: 可提供工作压力介于 0.05 MPa 和 0.1 MPa 之间的产品。 *2: 可提供经 NPb 处理的阀门。

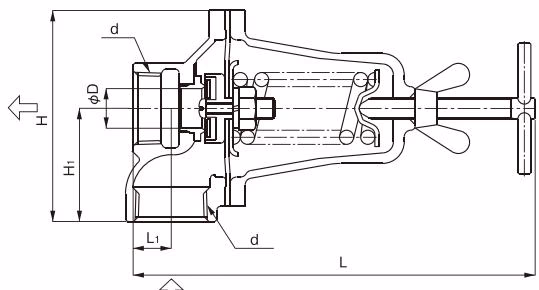

尺寸和重量

公称直径	d	L	L1	H	H1	D	重量 (kg)
15A	Rc 1/2	180.5	20.5	91	46	15	1.4
20A	Rc 3/4	181.5	18.5	92	47	15	1.4
25A	Rc 1	187.5	17.5	97	52	18.2	1.6

额定泄压量表

设定压力范围 0.1 至 0.7 MPa (蓄压：25%)(单位：m³/h)

公称直径	0.10	0.15	0.20	0.25	0.30	0.35	0.40	0.45	0.50	0.55	0.60	0.65	0.70
15A	0.31	0.38	0.44	0.49	0.54	0.58	0.63	0.66	0.70	0.73	0.77	0.80	0.83
20A	0.31	0.38	0.44	0.49	0.54	0.58	0.63	0.66	0.70	0.73	0.77	0.80	0.83
25A	0.46	0.56	0.65	0.73	0.80	0.86	0.92	0.98	1.03	1.08	1.13	1.18	1.22

设定压力范围 0.05 至 0.1 MPa (蓄压：25%)(单位：m³/h)

公称直径	0.05	0.06	0.07	0.08	0.09	0.10
15A	1.27	1.39	1.50	1.61	1.70	1.80
20A	1.27	1.39	1.50	1.61	1.70	1.80
25A	1.87	2.05	2.21	2.37	2.51	2.65

计算公式

V = (A × K × 12.4) / √(G / P)

• V：排量 (m³/h)
• D：阀座口径 (mm)
• e：扬程 (mm)
  • 0.1–0.7 MPa：e = D/40
  • 0.05–0.1 MPa：e = D/7
• A：流道面积 (m²) (A = π × D × e)
• K：0.7 (流量系数)
• G：比重
• P：绝对额定排放压力 (MPa)

INFO

有关流体粘度，由粘度补正计算公式得出。

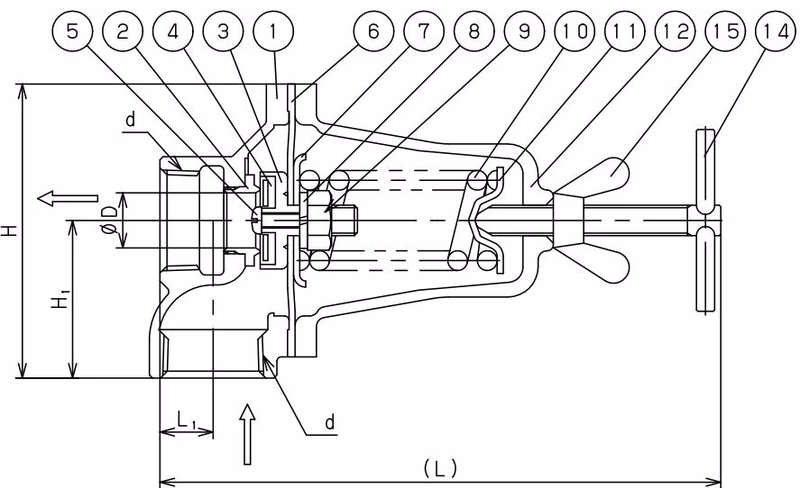

结构与零部件

编号	零件名称	材质
15	蝶形螺母	钢 (Steel)
14	调节螺丝	钢 (Steel)
13	螺栓	钢 (Steel)
12	保护筒	铸铁 (FC200)
11	上部弹簧座	碳钢 (SPC)
10	弹簧	琴钢丝 (SWP)
9	螺母	黄铜 (C3604)
8	弹簧垫圈	钢 (Steel)
7	膜片压盖	碳钢 (SPC)
