耀希达凯 (Yoshitake) AL-24F 是一款采用无泄漏膜片结构、扳手式调节的微启式安全泄压阀，通过了高压气体试验认证。其设计不含活动摩擦部件，适用于最高 120℃ 的冷热水、油及其他非危险流体。同时，该系列还提供最高工作温度为 60℃，专用于冷热水的 AL-24 型号。

特点

1. 阀体采用了青铜材料，主要部件为不锈钢，具有优异的耐腐蚀性。并由于采用了膜片式结构，没有活动部，可实现稳定的工作状况。
2. 单个弹簧的设定压力为 0.1～0.7 MPa 范围广。调节螺丝为手柄式，锁定螺母为长螺母（或蝶形螺母），容易进行设定压力的调节。
3. 即使连续动作也可实现开闭平稳，在设定压力下准确动作排出流体。从小流量到大流量都可实现稳定动作。
4. 使用情况，可选合适的两种材质的膜片和阀瓣。材质为 NBR/EPDM 和 FKM（内有耐热尼龙）。
5. 可以朝任意方向安装（水平或垂直）。

规格

型号	AL-24	AL-24F
适用流体	冷水和热水	冷水和热水，油，其他非危险流体
工作压力	0.1-0.7 MPa *1	0.1-0.7 MPa *1
最高温度	60℃	120℃
阀体材质	青铜 *2	青铜 *2
阀瓣材质	NBR	FKM
阀座材质	不锈钢	不锈钢
膜片材质	EPDM / NBR（内有耐热尼龙）	FKM（内有耐热尼龙）
连接方式	JIS Rc 螺纹型	JIS Rc 螺纹型

INFO

*1 可提供工作压力介于 0.05 和 0.1MPa 之间的阀门。 *2 可提供经 NPb 处理的阀门。

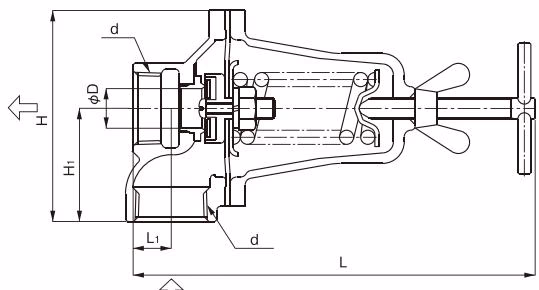

尺寸和重量

公称直径	d	L (mm)	L1 (mm)	H (mm)	H1 (mm)	D (mm)	重量 (kg)
15A	Rc 1/2	180.5	20.5	91	46	15	1.4
20A	Rc 3/4	181.5	18.5	92	47	15	1.4
25A	Rc 1	187.5	17.5	97	52	18.2	1.6

额定泄压量表 (AL-24, 24F)

设定压力范围 0.1 至 0.7 MPa (蓄压：25%)

排量 (m³/h)

公称直径	0.10 MPa	0.15 MPa	0.20 MPa	0.25 MPa	0.30 MPa	0.35 MPa	0.40 MPa	0.45 MPa	0.50 MPa	0.55 MPa	0.60 MPa	0.65 MPa	0.70 MPa
15A	0.31	0.38	0.44	0.49	0.54	0.58	0.63	0.66	0.70	0.73	0.77	0.80	0.83
20A	0.31	0.38	0.44	0.49	0.54	0.58	0.63	0.66	0.70	0.73	0.77	0.80	0.83
25A	0.46	0.56	0.65	0.73	0.80	0.86	0.92	0.98	1.03	1.08	1.13	1.18	1.22

设定压力范围 0.05 至 0.1 MPa (蓄压：25%)

排量 (m³/h)

公称直径	0.05 MPa	0.06 MPa	0.07 MPa	0.08 MPa	0.09 MPa	0.10 MPa
15A	1.27	1.39	1.50	1.61	1.70	1.80
20A	1.27	1.39	1.50	1.61	1.70	1.80
25A	1.87	2.05	2.21	2.37	2.51	2.65

计算公式

V = (A * K * 12.4) / √(G / P)

• V：排量 (m³/h)
• D：阀座口径 (mm)
• e：扬程 (mm)
  • 0.1-0.7 MPa: e = D/40
  • 0.05-0.1 MPa: e = D/7
• A：流道面积 (mm²) (A = π * D * e)
• K：0.7 (流量系数)
• G：比重
• P：绝对额定排放压力 (MPa)

TIP

有关流体粘度，通过粘度补正计算公式计算得出。

结构和零件表

编号	零件名称	材质
15	蝶形螺母 (Wing Nut)	钢 (Steel)
14	调节螺丝 (Adjusting Screw)	钢 (Steel)
13	螺栓 (Bolt)	钢 (Steel)
12	保护筒 (Spring Cover)	铸铁 (FC200)
11	上部弹簧受 (Spring Plate)	碳钢 (SPC)
10	弹簧 (Spring)	琴钢丝 (SWP)
9	螺母 (Nut)	黄铜 (C3604)
8	弹簧垫圈 (Spring Washer)	钢 (Steel)
7	膜片压紧件 (Diaphragm Shell)	碳钢 (SPC)
