扬程式

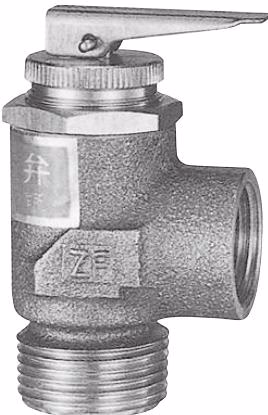

耀希达凯（Yoshitake）AL-50 作为泄压阀使用，主要安装于使用压力超过 100kPa 的温水热交换器。由管道内异常引起压力上升时，可自动排水，保护机器的安全。
特点
- 带手动提升杆，可迅速进行作动以及水位确认、系统内的除水。
- 圆盘材质为耐热耐水的合成橡胶。
- 小巧轻便、结构简单、便于安装。
规格
| 适用流体 | 冷水和热水 |
|---|---|
| 开启压力 | 90 kPa、95 kPa、100-200 kPa、240-270 kPa、300 kPa *1 |
| 最高温度 | 100°C |
| 阀体 | 青铜 |
| 圆盘 | 合成橡胶 |
| 连接方式 | JIS R 3/4 × JIS Rc 1/2 螺纹型 |
*1 请将开启压力告知我们。
TIP
业务用大型温水热交换器时，请使用大口径的 AL-24F 型泄压阀。

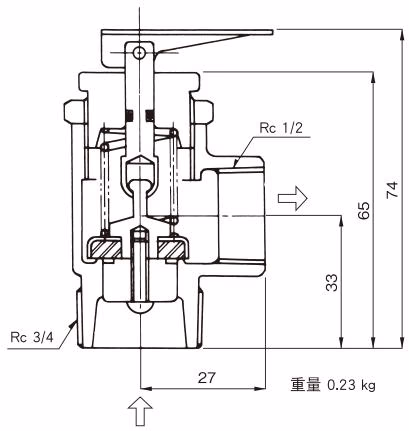

尺寸 (mm) 和重量 (kg)
流量特性图表
零部件列表
| 编号 | 名称 | 材质 | 数量 |
|---|---|---|---|
| 13 | 开口销 (Split Pin) | 不锈钢 (SUS) | 1 |
| 12 | 提升杆 (Lever) | 不锈钢 (SUS430) | 1 |
| 11 | 圆盘 (Disc) | 硅橡胶 (MQ) | 1 |
| 10 | O型圈 (O Ring) | 丁腈橡胶 (NBR) | 1 |
| 9 | 调节弹簧 (Spring) | 不锈钢 (SUS304) | 1 |
| 8 | 紧定螺钉 (Set Screw) | 不锈钢 (SUS) | 1 |
| 7 | 锁紧螺母 (Lock Nut) | 黄铜 (C3604) | 1 |
| 6 | 调节螺钉 (Adjusting Screw) | 黄铜 (C3604) | 1 |
| 5 | 圆盘盖 (Disc Cover) | 不锈钢 (SUS304) | 1 |
