扬程式
耀希达凯（Yoshitake）AL-68-97 泄压阀主要安装于使用压力 100 kPa 以下的温水热交换器（如温水锅炉、电热水器等）中。当管道内异常引起压力上升时，该阀门可自动排水，保护机器的安全。其密闭构造可确保即使膜片破损，流体也不会向外流出。
特点
- 使用有效受压面积较大的膜片结构，初期作动时喷出量较多，回座压力较小，作动敏锐。
- 通气构造，可防止由负压引起的装置或排管等事故。
- 带手动提升杆，可迅速进行作动以及水位确认、系统内的除水。
- 膜片材质为耐热耐水的合成橡胶。
规格
| 适用流体 | 冷水和热水 |
|---|---|
| 开启压力 | 97 kPa |
| 回座压力 | 92 kPa以上 |
| 吸气压力 | -12 kPa以下 |
| 最高温度 | 100℃ |
| 阀体 | 青铜 |
| 膜片 | 合成橡胶（热处理） |

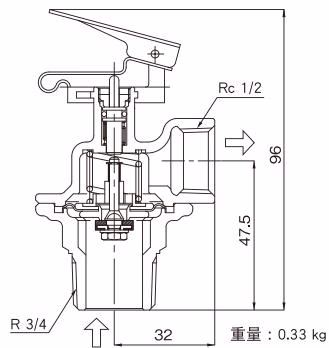

| 连接方式 | JIS R 3/4 × JIS Rc 1/2 螺纹型 |
可提供开启压力为190kPa的AL-68-190。
流量特性图表
P：开启压力 kPa
吸气量特性图表
INFO
该数值为参考值。
水用减压阀·泄压阀及温水用热交换器的最高使用压力
| 水用减压阀 (kPa) | 温水机器用泄压阀 (kPa) | 温水用热交换器的最高压力 (kPa) |
|---|---|---|
| 80 | 95, 97 | 100 |
| 85 | 97 | 100 |
| 120 | 190 | 200 |
| 150 | 190 | 200 |
| 170 | 190 | 200 |
WARNING
注意：若将此表中粗体字标识的阀门用于简易锅炉（100 kPa）是违反日本法律的。

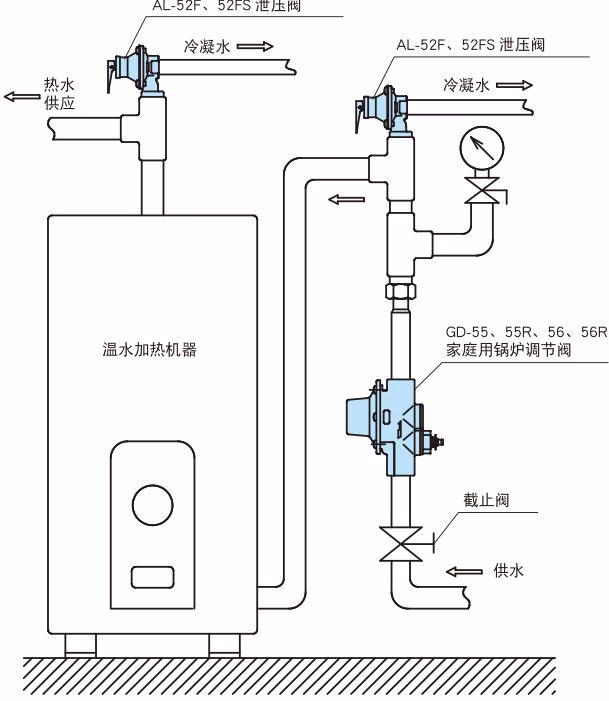

管道连接示例
安装使用时注意事项
- 安装本产品前，请先将管道内的异物、水垢等除去。
- 泄压阀的出口请安装引向排水沟。且请将泄压阀安装于可目视确认场所。
- 泄压阀的提升杆在水平位置时，阀门开启排水。请每月进行1-2次检查确认。
- 与产品同捆的泡沫塑料为防冻的保温材料。
