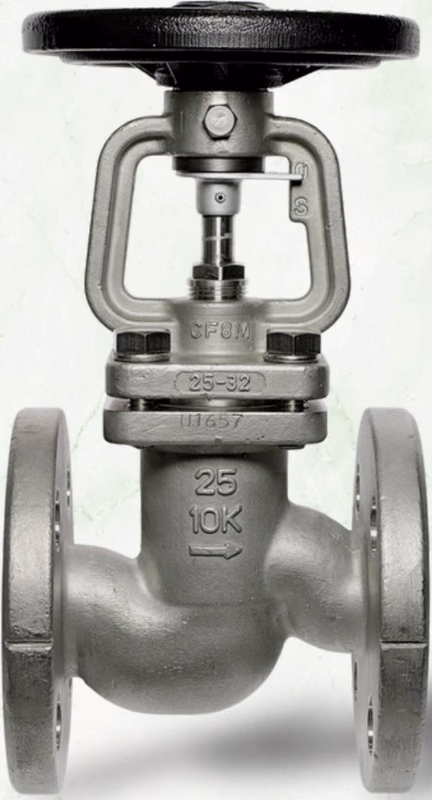

耀希达凯（Yoshitake）BSV-10ST 是一款全新推出的不锈钢波纹管截止阀，旨在助力氢能社会与脱碳社会的实现。其接液部采用 SUS316 不锈钢与 PTFE 材质，能可靠应对腐蚀性流体，阀盖部垫片采用 PTFE 材质，有效抑制并防止氢气泄漏。该系列提供两种阀座选项：BSV-10S 采用金属密封（最高 300℃），BSV-10ST 采用软密封（最高 183℃）。

产品特点

• 不锈钢接液部：接液部采用 SUS316 不锈钢 + PTFE，能够可靠应对腐蚀性流体。
• PTFE 垫片：阀盖部垫片采用 PTFE 材质，有效抑制并防止氢气泄漏。

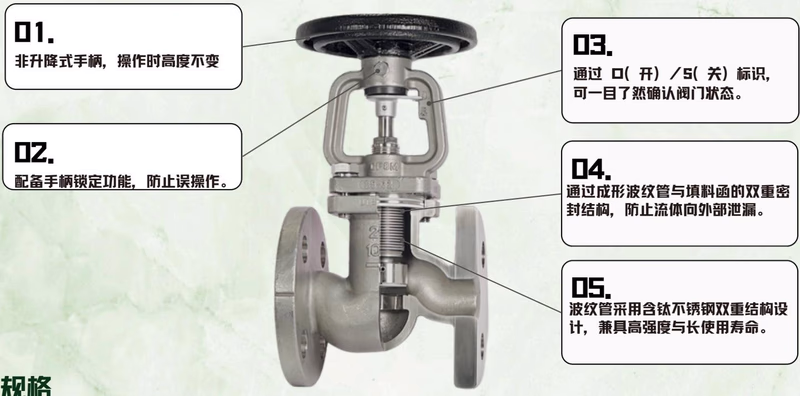

• 双重密封设计：波纹管采用相当于 SUS316Ti 的不锈钢双层结构，具有高强度和长使用寿命，提供卓越的防漏性能。
• 内置手柄锁定功能：高度固定的手柄设计，内置锁定功能。
• 开闭指示：带有“O”（开）和“S”（关）标识，轻松辨识阀门位置。

密封结构选项

能够对应氢气制造工艺过程中所涉及的各种流体（具体使用条件请另行咨询）。

金属密封 (BSV-10S)

软密封 (PTFE) (BSV-10ST)

规格

型号	BSV-10S	BSV-10ST
适用流体	蒸汽、空气、冷热水、油、其他非危险流体、氢气*1	蒸汽、空气、冷热水、油、其他非危险流体、氢气*1
最高使用压力	1.4 MPa	1.4 MPa
最高使用溫度	300℃	183℃
阀体 / 阀盖材质	CF8M (SCS14A相当)	CF8M (SCS14A相当)
阀杆材质	SUS316	SUS316
阀芯材质	SUS316	SUS316+PTFE
波纹管材质	SUS316Ti相当不锈钢	SUS316Ti相当不锈钢
连接方式	JIS 10K RF	JIS 10K RF

INFO

*1 关于其他流体或氢气，请另行咨询。

尺寸表

公称直径	15A	20A	25A	32A	40A	50A	65A	80A	100A
L	108	117	127	140	165	203	216	241	292
H	189	189.5	193	198.5	239	240	256	274.5	355
D	125	125	125	125	180	180	200	200	250

安装与操作

注意

• 请保管在室内垃圾、尘埃、湿气较少且通风良好的场所中。
• 请实施定心，使连接产品的配管与管轴呈一条直线，不要对产品施加过大应力。
• 安装姿态可以为水平或垂直的任意方向，但请保持在直立到横向水平范围内，避免倒立。

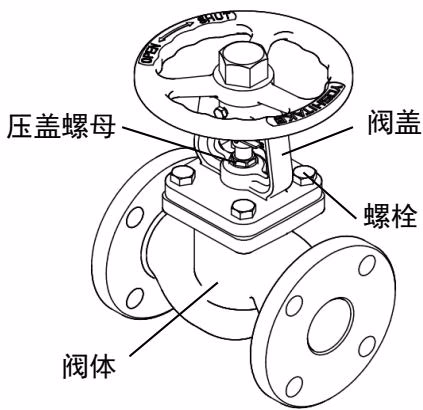

高温流体的螺栓紧固 用于高温流体时（目测 200℃以上），当温度上升至使用温度后，请拧紧螺栓。拧紧前请先确认阀门处于开阀状态，使用扭力扳手分别在对角处拧紧螺栓。从低扭力开始阶段性地增加扭力。

公称直径	15-20A	25-32A	40-50A	65A	80-125A	150-250A
螺栓直径 (mm)	17	17	19	19	24	24
拧紧扭力值 (N·m)	20	30	40	50	70	100

操作限制扭矩 全开时，为防止阀门手柄卡紧，请将手柄稍往回旋转 45 度。在全开（全闭）位置的阀门，请不要再向全开（全闭）方向旋转。

公称直径	15A	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A	200A	250A
限制扭矩 (N·m)	20	20	25	30	50	50	80	110	160	245	300	300	300

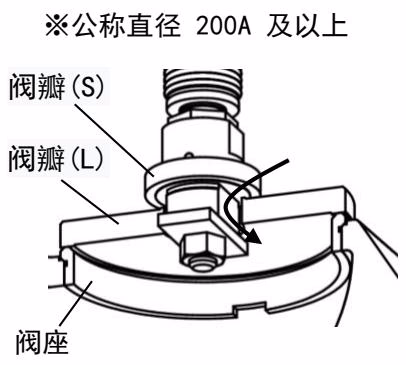

大口径（200A及以上）开阀步骤 对于公称直径 200A 及以上的阀门，内置了阀瓣(S)以减少开阀力。打开阀门时，首先将手柄旋转一圈打开阀瓣(S)，待一次侧和二次侧压差减小后，继续操作手柄。

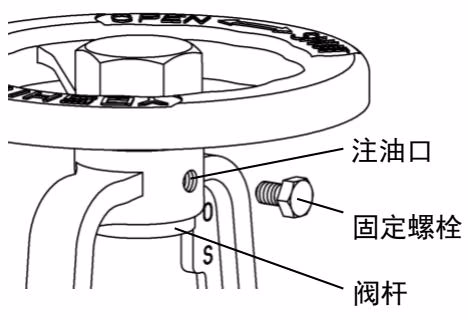

手柄固定与注油 需要固定手柄时，请拧紧固定螺栓。给阀套涂润滑油时（推荐 Henkel LOCTITE LB8150），请卸下固定螺栓、从阀盖螺栓孔处注入润滑油。

故障及对策

故障状况	故障原因	对策及处置
阀体和阀帽之间的泄漏	垫片的应力松弛。	请追加紧固螺栓。如果仍泄漏，请更换产品。
压盖垫片部的泄漏	波纹管的破损。	请拧紧压盖螺母，然后紧急更换产品。
全关时阀瓣、阀座部泄漏	阀瓣、阀座损伤，或嵌有异物。	更换产品或清除异物。
手柄的操作力矩异常大	阀套润滑不良，或阀杆螺丝嵌有异物。	向阀套注入润滑油或清除异物。
有异常音响	各螺丝部松动。	请追加紧固。
