耀希达凯（Yoshitake）DP-12CD 是一款高性能膜片式电磁阀，采用直动式结构和直流线圈，动作方式为常开型。该阀门采用青铜阀体和 NBR 膜片，专为流体控制而设计，适用于空气、冷热水以及油类（20 cSt 以下）。该阀门可确保阀座零泄漏，并在 0 至 1.0 MPa 的压力范围内高效运行。

特点

• 支持水平和垂直安装（垂直安装时要求最低差压在 0.1 MPa 以上）。
• 阀座无泄漏（可通过压力表确认无泄漏）。
• 密封件材质可提供 FKM。
• 可提供树脂材质的端子盒。

膜片式电磁阀型号分类

电压及动作	交流电压	直流电压
常闭	DP-16 (螺纹型), DP-18 (法兰盘型)	DP-12D, DP-16D (螺纹型), DP-14D, DP-18D (法兰盘型)
常开	DP-12C, DP-16C (螺纹型), DP-14C, DP-18C (法兰盘型)	DP-12CD, DP-16CD (螺纹型), DP-14CD, DP-18CD (法兰盘型)

规格

规格名称	参数值
适用流体	空气、冷水和热水、油（20 cSt 以下）
工作压力	0–1.0 MPa（不可用于真空条件）
最低差压	0 MPa（垂直安装要求 0.1 MPa 以上）
阀座泄漏量	无泄漏（通过压力表确认）
最高温度	60°C
作动方式	常开
材质 (阀体)	铸造青铜
材质 (阀瓣)	NBR（膜片）
连接方式	JIS Rc 螺纹型

线圈规格

规格名称	参数值
额定电压	DC 24V
额定电流	1.13 A
绝缘等级	H 级绝缘
保护结构	防尘·防溅型
侵入防护等级	IP64 (JIS C0920)
绝缘电阻	50 MΩ 及以上 / 500V 兆欧表
耐电压测试	1500 V/min

尺寸与重量

DP-12CD, DP-16CD (DP-16CD: 15A–50A)

公称直径	d	L	H	H1	重量 (kg)
10A	Rc 3/8	70	172	14.5	2.1
15A	Rc 1/2	70	172	14.5	2.1
20A	Rc 3/4	80	179	17.5	2.3
25A	Rc 1	95	186	21.0	2.7
32A	Rc 1-1/4	110	213	26.0	3.5
40A	Rc 1-1/2	120	220	29.5	4.1
50A	Rc 2	140	235	36.5	6.0

提示

DP-18 系列稍重一些，且采用焊接法兰盘结构。

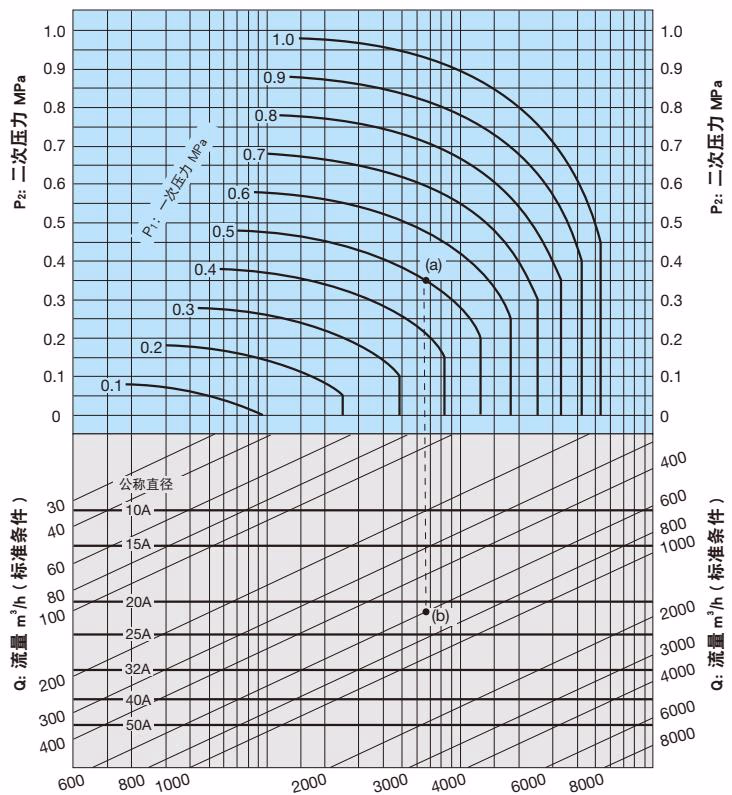

公称直径选择图表（适用于空气）

怎样使用图表： 选择一次压力 (P1)、二次压力 (P2) 和空气 (20°C) 流量 (Q) 分别为 0.5 MPa、0.35 MPa 和 600 m³/h（标准条件）的电磁阀公称直径时，先找到 P1 = 0.5 MPa 与 P2 = 0.35 MPa 的交点 (a)。从此交点 (a) 垂直向下延伸，找到与 Q = 600 m³/h（标准条件）的交点 (b)。由于此交点 (b) 介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。

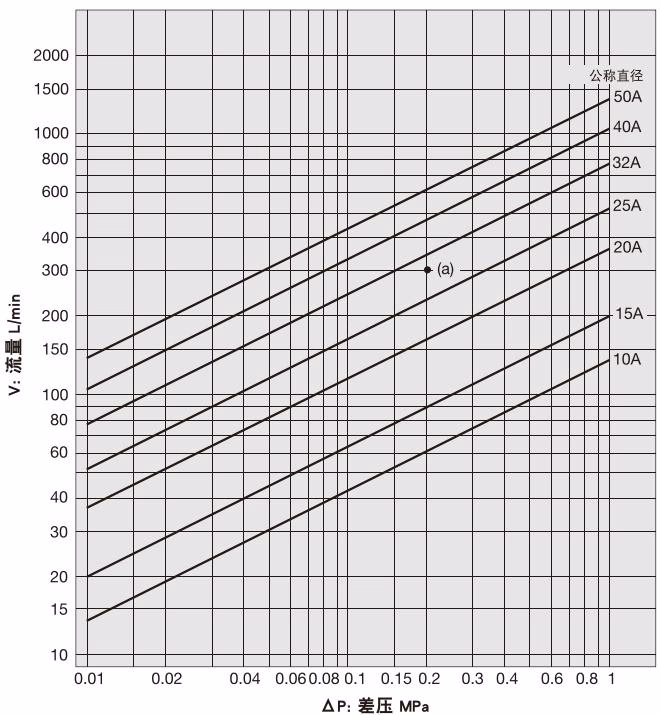

公称直径选择图表（适用于水）

怎样使用图表： 选择一次压力 (P1)、二次压力 (P2) 和流量 (V) 分别为 0.7 MPa、0.5 MPa 和 300 L/min 的电磁阀公称直径时，先找到阀门前后的差压 [ΔP = 0.7 - 0.5 = 0.2 MPa] 与 V = 300 L/min 的交点 (a)。由于此交点 (a) 介于公称直径 25A 与 32A 之间，故选择较大的公称直径 32A。

INFO

Cv 值以及计算式请参考制造商的技术文档。

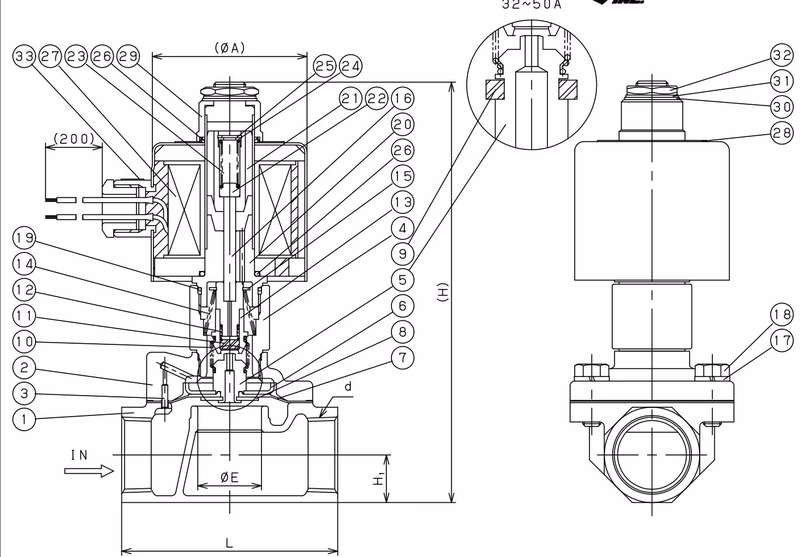

结构图
