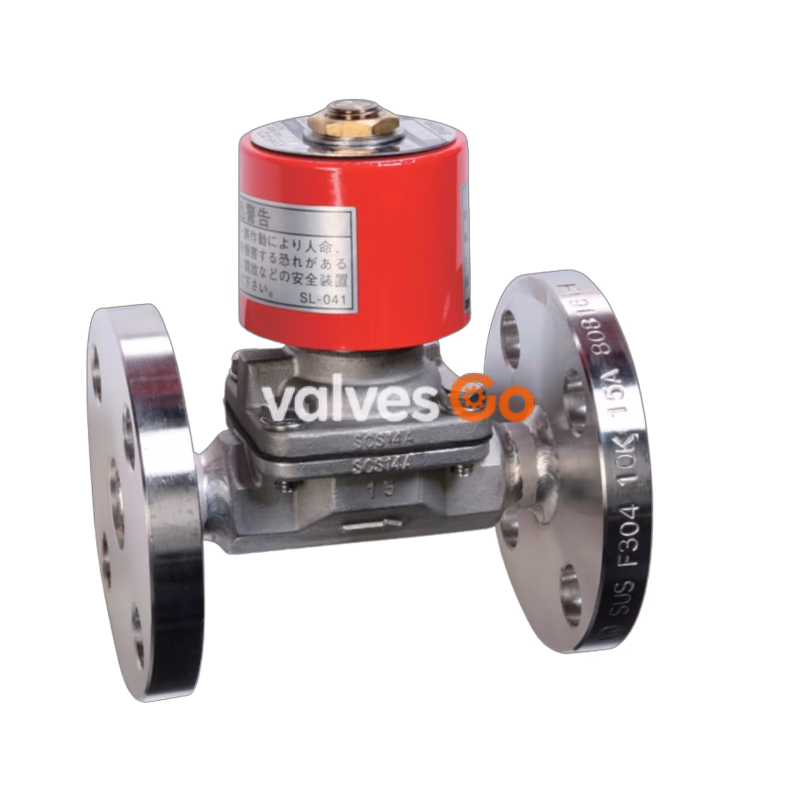

耀希达凯（Yoshitake）DP-18 是一款高性能导阀式膜片电磁阀，采用不锈钢阀体与 JIS 10K FF 法兰连接。该产品接液部位为不锈钢材质，具有卓越的耐腐蚀性能，适用于空气、冷热水及油类介质。
INFO
DP-18 系列可水平或垂直安装。垂直安装时，最低差压需达到 0.1 MPa 或以上。
特点
- 接液部为不锈钢材质，具有卓越的耐腐蚀性。
- 水平安装和垂直安装均可。
- 可提供 FKM（氟橡胶）膜片及树脂材质端子盒选项。
规格
| 参数 | 值 |
|---|---|
| 适用流体 | 空气、冷水和热水、油（20 cSt 以下） |
| 工作压力 | 0–1.0 MPa（不可用于真空条件） |
| 最低差压 | 0 MPa（垂直安装要求 0.1 MPa 以上） |
| 阀座泄漏量 | 无（通过压力表确认无泄漏） |
| 最高温度 | 60°C |
| 作动方式 | 常闭（DP-18、DP-18D） 常开（DP-18C、DP-18CD） |
| 阀体材质 | 不锈钢 |
| 阀瓣材质 | NBR（膜片） |
| 连接方式 | JIS 10K FF 法兰盘型 |
线圈规格
| 额定电压 | AC100/200V AC110/220V（50/60 Hz 通用） | DC24V |
|---|---|---|
| 允许波动量 | 额定电压 ±10% | 额定电压 ±10% |
| 额定电流 | 0.42 / 0.21 A (100/200V) 0.38 / 0.19 A (110/220V) | 1.13 A |
| 启动电流 | 1.64 / 0.82 A (100/200V) 1.48 / 0.74 A (110/220V) | - |
| 绝缘等级 | H 级绝缘 | H 级绝缘 |
| 保护结构 | 防尘·防溅型 | 防尘·防溅型 |
| 侵入防护等级 | IP64 | IP64 |
| 绝缘电阻 | 50 MΩ 及以上 / 500V 兆欧表 | 50 MΩ 及以上 / 500V 兆欧表 |
| 耐电压测试 | 1500 V/min | 1500 V/min |
尺寸与重量
INFO
DP-18 系列采用焊接法兰盘结构。
DP-18（交流线圈，常闭）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 15 | 120 | 142.5 | 47.5 | 2.6 |
| 20A | 20 | 130 | 149.0 | 50.0 | 3.2 |
| 25A | 25 | 145 | 165.0 | 62.5 | 4.7 |
| 32A | 32 | 160 | 192.0 | 67.5 | 6.5 |
| 40A | 40 | 170 | 198.0 | 70.0 | 7.2 |
| 50A | 50 | 195 | 213.0 | 77.5 | 9.9 |
DP-18C（交流线圈，常开）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 15 | 120 | 205 | 47.5 | 2.9 |
| 20A | 20 | 130 | 212 | 50.0 | 3.5 |
| 25A | 25 | 145 | 228 | 62.5 | 5.0 |
| 32A | 32 | 160 | 255 | 67.5 | 6.8 |
| 40A | 40 | 170 | 261 | 70.0 | 7.5 |
| 50A | 50 | 195 | 276 | 77.5 | 10.2 |
DP-18D（直流线圈，常闭）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 15 | 120 | 157 | 47.5 | 3.4 |
| 20A | 20 | 130 | 164 | 50.0 | 4.0 |
| 25A | 25 | 145 | 180 | 62.5 | 5.5 |
| 32A | 32 | 160 | 207 | 67.5 | 7.3 |
| 40A | 40 | 170 | 213 | 70.0 | 8.0 |
| 50A | 50 | 195 | 228 | 77.5 | 10.7 |
DP-18CD（直流线圈，常开）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 15 | 120 | 205 | 47.5 | 3.6 |
| 20A | 20 | 130 | 212 | 50.0 | 4.2 |
| 25A | 25 | 145 | 228 | 62.5 | 5.7 |
| 32A | 32 | 160 | 255 | 67.5 | 7.5 |
| 40A | 40 | 170 | 261 | 70.0 | 8.2 |
| 50A | 50 | 195 | 276 | 77.5 | 10.9 |
公称直径选择图表

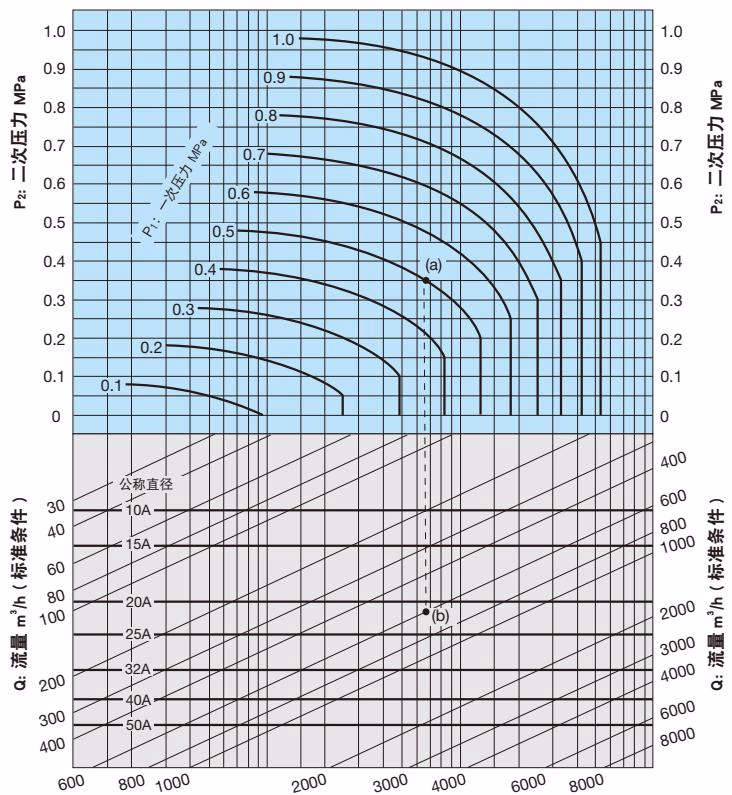

选择图表（适用于空气）
怎样使用图表： 选择一次压力(P1)、二次压力(P2)和空气(20°C)流量(Q)分别为 0.5 MPa、0.35 MPa 和 600 m³/h（标准条件）的电磁阀公称直径时，先找到 P1 = 0.5 MPa 与 P2 = 0.35 MPa 的交点(a)。从此交点(a) 垂直向下延伸，找到与 Q = 600 m³/h（标准条件）的交点(b)。由于此交点(b) 介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。

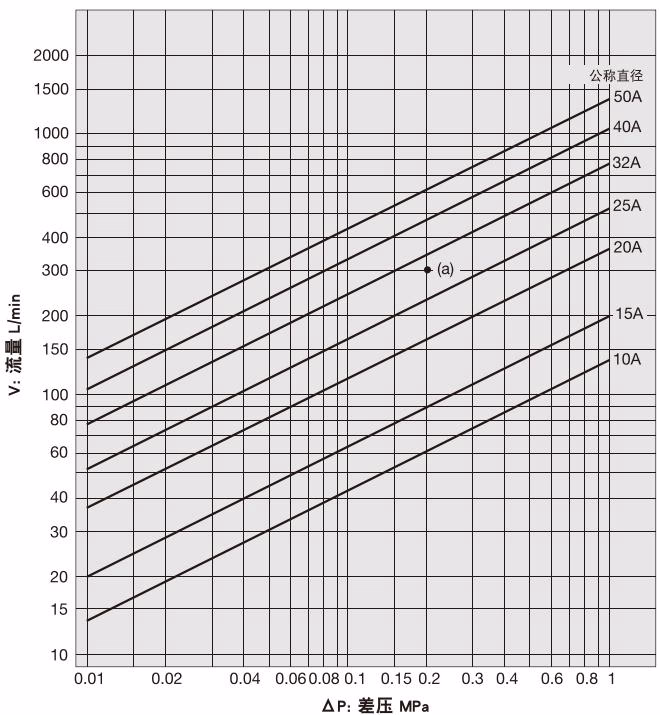

选择图表（适用于水）
怎样使用图表： 选择一次压力(P1)、二次压力(P2)和流量(V) 分别为 0.7 MPa、0.5 MPa 和 300 L/min 的电磁阀公称直径时，先找到阀门前后的差压[ΔP = 0.7 - 0.5 = 0.2 MPa]与 V = 300 L/min 的交点(a)。由于此交点(a) 介于公称直径 25A 与 32A 之间，故选择较大的公称直径 32A。
