PN16
耀希达凯 (Yoshitake) DP-200 系列是一种导阀式膜片电磁阀，设计用于流体的自动开关控制，适用介质包括冷热水、空气、氮气、二氧化碳、氩气以及油类（20 cSt 及以下）。该系列采用铸造青铜阀体和 NBR 膜片，提供零泄漏密封，确保可靠关闭。
DP-200 采用 JIS Rc 螺纹连接，而 DP-200F 提供 JIS 10K FF 法兰连接。两者均为常闭型，工作压力范围为 0-1.0 MPa。
特点
- 减轻了水锤的冲击，也缩短了闭阀的时间。
- 阀件采用合成橡胶，实现零泄漏。
- 适用压力范围广泛，为 0-1.0 MPa（线圈横向时，压力范围为 0.1-1.0 MPa）。
- 水平安装和垂直安装均可（线圈向上90°以内）。
- DP-200-N 可作为 65A 及以上定水位阀的导阀式电磁阀使用。
规格
| 型号 | DP-200, DP-200-N | DP-200F, DP-200F-N |
|---|---|---|
| 常闭 | 10A-50A | 15A-50A |
| 构造 | 先导作动膜片式 | 先导作动膜片式 |
| 适用流体 | 冷水和热水、空气、氮气、二氧化碳气体(干)、氩气、油（20cSt以下） | 冷水和热水、空气、氮气、二氧化碳气体(干)、氩气、油（20cSt以下） |
| 工作压力 | 0-1.0 MPa（不可用于真空条件） | 0-1.0 MPa（不可用于真空条件） |
| 最低差压 | 0 MPa（线圈横向安装要求 0.1 MPa 以上） | 0 MPa（线圈横向安装要求 0.1 MPa 以上） |
| 阀座泄漏量 | 无（通过压力表确认无泄漏） | 无（通过压力表确认无泄漏） |
| 温度范围 | 5-60°C（不可冻结） | 5-60°C（不可冻结） |
| 环境温度 | 50°C 以下（不可冻结） | 50°C 以下（不可冻结） |
| 安装方向 | 水平以及垂直配管（线圈向上时90°以内） | 水平以及垂直配管（线圈向上时90°以内） |
| 阀体材质 | 铸造青铜 / 青铜（NPb处理，N型） | 铸造青铜 / 青铜（NPb处理，N型） |
| 膜片材质 | NBR | NBR |
| 连接方式 | JIS Rc 螺纹型 | JIS 10K FF 法兰盘型 |
INFO
也可制作膜片为 FKM（氟橡胶）材质的产品。最高温度为 90°C（仅限 DP-200，DP-200F）。 符合日本水道法（JWWA）的产品型号为 DP-200-N 和 DP-200F-N。
线圈规格
| 额定电压 | AC 100 / 200 V 或 AC 110 / 220 V 接线方法选择形 (50/60 Hz 通用) |
|---|---|
| 允许波动量 | 额定电压 -5% 到 +10% |
| 绝缘等级 | H 级绝缘 |
| 防护结构 | 防尘·防溅型 |
| 侵入防护等级 | IP64 (JIS C0920) |
| 耐电压测试 | 1500 V/min |
尺寸与重量

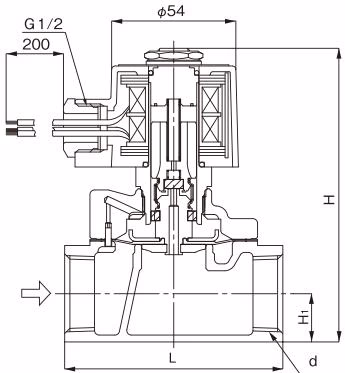

DP-200, DP-200-N (JIS Rc 螺纹型)
| 公称直径 | d | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|---|
| 10A | Rc 3/8 | 70 | 14.5 | 114 | 1.1 |
| 15A | Rc 1/2 | 70 | 14.5 | 114 | 1.1 |
| 20A | Rc 3/4 | 80 | 17.5 | 121 | 1.3 |
| 25A | Rc 1 | 95 | 21.0 | 128 | 1.7 |
| 32A | Rc 1-1/4 | 110 | 26.0 | 150 | 2.5 |
| 40A | Rc 1-1/2 | 120 | 29.5 | 157 | 3.1 |
| 50A | Rc 2 | 140 | 36.5 | 172 | 5.0 |

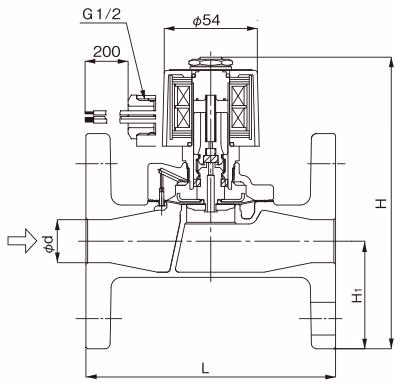

DP-200F, DP-200F-N (JIS 10K FF 法兰盘型)
| 公称直径 | d | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 15 | 120 | 47.5 | 147 | 2.7 |
| 20A | 20 | 130 | 50.0 | 153 | 3.3 |
| 25A | 25 | 145 | 62.5 | 169 | 4.8 |
| 32A | 32 | 160 | 67.5 | 192 | 6.6 |
| 40A | 40 | 170 | 70.0 | 198 | 7.3 |
| 50A | 50 | 195 | 77.5 | 213 | 10.0 |

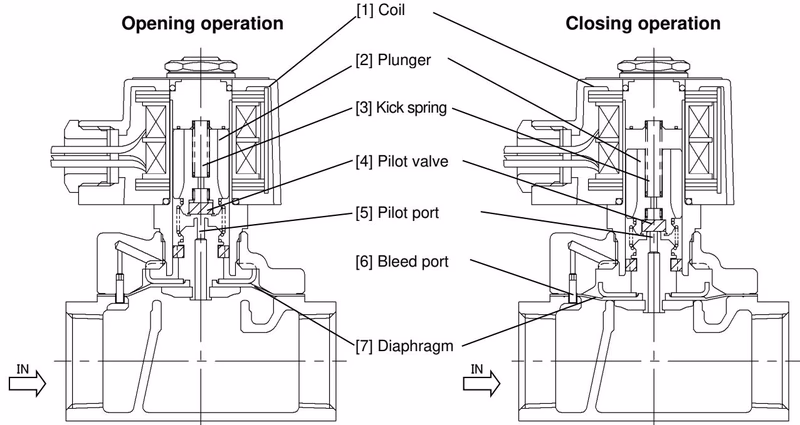

操作
(1) 开启操作 (通电) 当电源开启时，线圈被激发并拉起柱塞，从而打开导阀。接下来，膜片上部的压力下降，因为它通过导向口流向出口。然后，膜片被入口压力向上抬起，打开阀门。
(2) 关闭操作 (断电) 当电源关闭时，线圈激发取消，柱塞在复位弹簧的作用下下降，关闭导阀。膜片上部的压力因来自与入口相通的排放口的入口压力而上升。在复位弹簧的支持下，这使得膜片被向下推至关闭位置。
公称直径选择

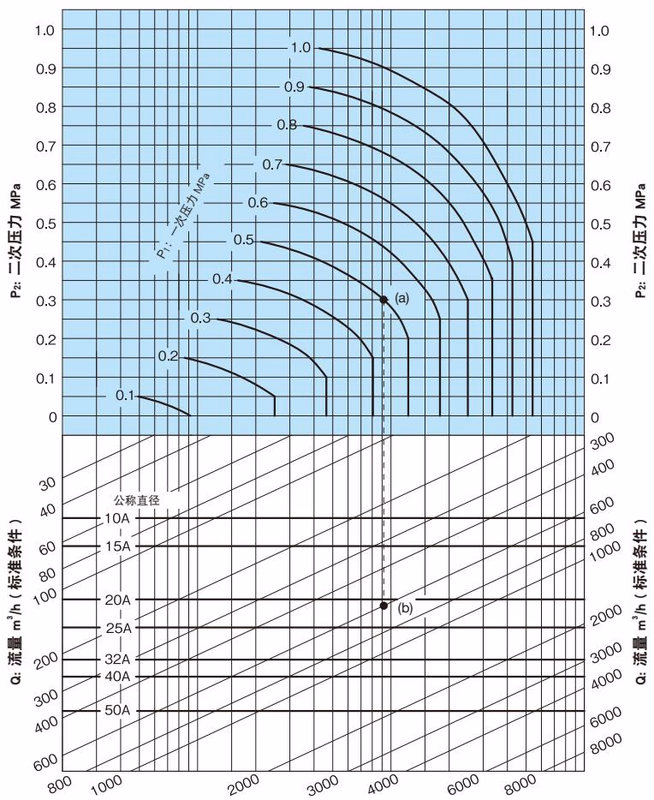

适用于空气
选择一次压力(P1)、二次压力(P2)和空气(20°C)流量(Q)分别为 0.5 MPa、0.3 MPa 和 600 m³/h(标准状态)的电磁阀公称直径时，先找到 P1 = 0.5 MPa 与 P2 = 0.3 MPa 的交点(a)。从此交点(a)垂直向下延伸，找到与 Q = 600 m³/h 的交点(b)。由于此交点(b)介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。

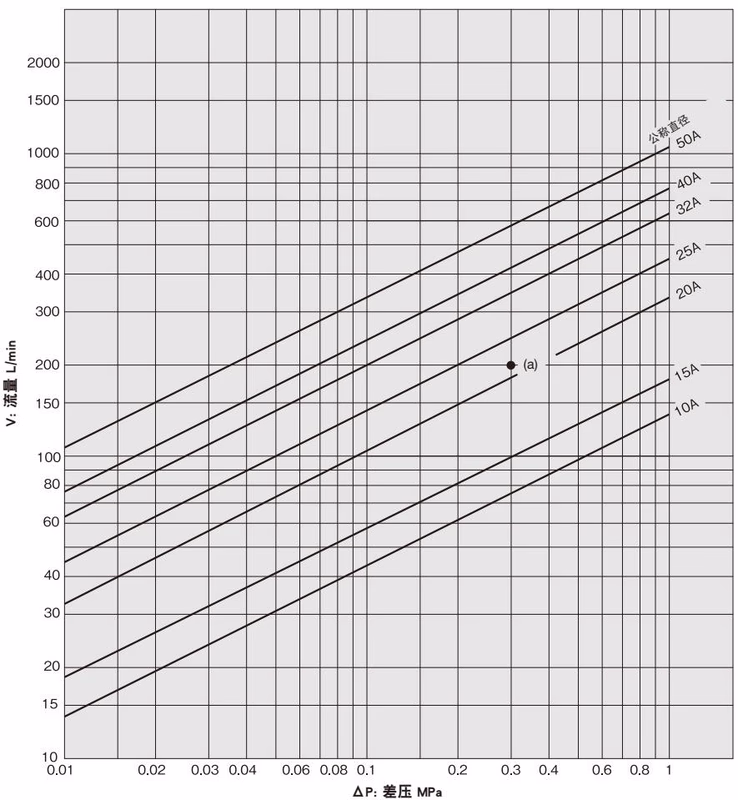

适用于液体
选择一次压力(P1)、二次压力(P2)和流量(V)分别为 0.6 MPa、0.3 MPa 和 200 L/min 的电磁阀公称直径时，先找到阀门的前后压差[∆P = 0.6 - 0.3 = 0.3 MPa]与 V = 200 L/min 的交点(a)。由于此交点(a)介于公称直径 20A 与 25A 之间，故选择较大的公称直径 25A。
安装

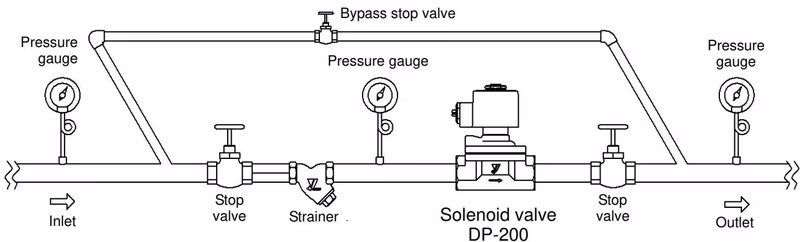

配管示例
WARNING
- 该产品不能用作紧急切断阀。
- 该产品非防爆型。请勿在易爆气体聚集的区域使用。
- 当横向安装线圈时，请确保入口和出口之间的压差为 0.1 MPa 或以上。
- 请务必在产品的入口处连接过滤器（80–100 目）。
- 请勿对电磁线圈进行保温处理。
