结构紧凑
耀希达凯（Yoshitake）DS-10 系列汽水分离器是一款高性能的挡板式分离设备，旨在高效去除蒸汽、压缩空气及气体管道中的冷凝水和水分。该系列采用全不锈钢结构（SUS316相当），具有极佳的耐久性和耐腐蚀性，适用于各种严苛的工业环境。通过有效分离液滴和杂质，DS-10 系列能够防止下游设备遭受冲蚀，提高流体品质，并显著提升系统的热效率。
产品特点
- 全不锈钢结构： 高耐久性，适用于清洁或有腐蚀性的流体环境。
- 结构简洁高效： 内部挡板设计实现了优异的冷凝水分离性能，且维护量极小。
- 一体化设计： 结构紧凑，便于在水平管道中安装布置。
- 性能优越： 防止水滴对管道设备及关键部件造成磨损，缩短设备升温时间。

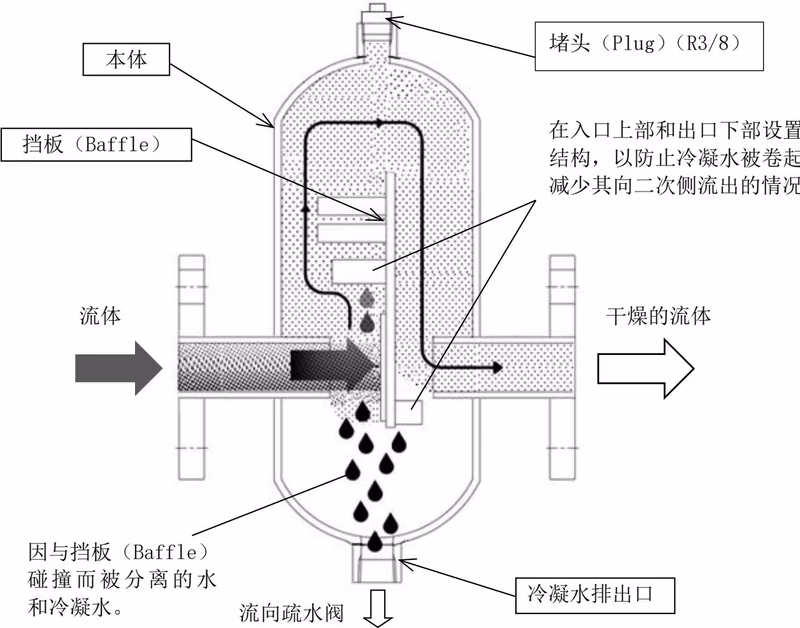

工作原理
当含有水或冷凝水的蒸汽或空气进入分离器时，会与内部的挡板（Baffle）发生碰撞。较重的水分和颗粒因撞击失去动能而下沉，并被引导至底部的冷凝水排出口。干燥的蒸汽或空气则通过挡板的上部流向出口侧。
技术规格
| 型号 | DS-10 | DS-10F |
|---|---|---|
| 公称直径 | 15A – 50A | 15A – 65A |
| 适用流体 | 蒸汽、空气、非危险气体 | 蒸汽、空气、非危险气体 |
| 最高压力 | 2.0 MPa (蒸汽) | 2.0 MPa (蒸汽) |
| 最高温度 | 220℃ | 220℃ |
| 本体材质 | 不锈钢 | 不锈钢 |
| 连接方式 | JIS Rc, NPT | JIS 10K FF, EN PN25 RF |
| 冷凝水排出口 | Rc1/2 (15A-32A), Rc1 (40A-65A) | Rc1/2 (15A-32A), Rc1 (40A-65A) |
压力说明
对于空气、氢气及其他非危险气体，最大压力请控制在 1.0 MPa 以下。采用 JIS 10K FF 法兰连接时，最高压力同样为 1.0 MPa。
外形尺寸
| 公称直径 | L (DS-10) | H (DS-10) | H1 (DS-10) | D (DS-10) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 182 | 272 | 112 | 76 | 3.0 |
| 20A | 212 | 296 | 111 | 89 | 3.8 |
| 25A | 244 | 325 | 120 | 114 | 5.0 |
| 32A | 276 | 405 | 157 | 133 | 8.8 |
| 40A | 308 | 472 | 167 | 168 | 12.8 |
| 50A | 336 | 537 | 201 | 168 | 15.0 |
安装与维护注意事项
- 安装姿势： 必须水平安装，且冷凝水排出口必须朝正下方。

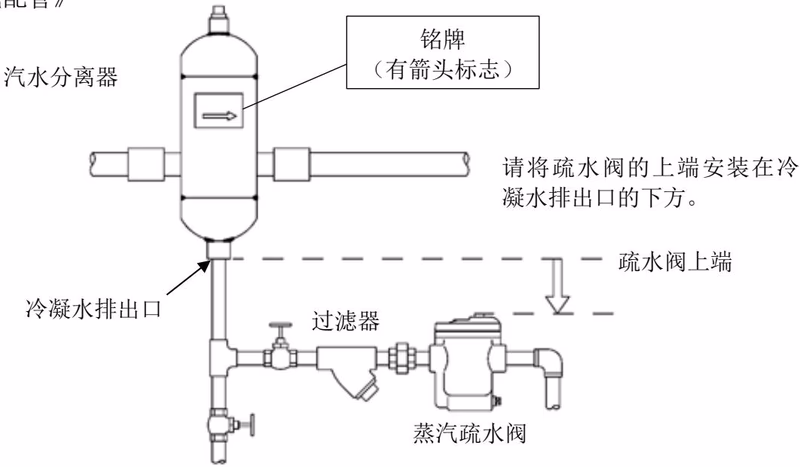

- 配套疏水： 冷凝水排出口下方必须安装疏水阀（蒸汽系统）或排水阀（空气系统），且疏水阀上端应低于分离器排水口以防积水。
- 流速限制： 为确保最佳分离效果，蒸汽流速应在 30m/s 以下，空气流速应在 15m/s 以下。
维护建议
请至少每年进行一次定期检查，确认是否存在外部泄漏。若发现分离效果下降，请检查管道流速是否超过标准范围或挡板是否受损。
