耀希达凯（Yoshitake）GD-200H 是一款直动导阀式减压阀，适用于冷水和热水、油（煤油、A类和B类重油）、空气及其他非危险性液体。其一次压力最高可达 2.0 MPa，并采用压力平衡结构来保持稳定的二次压力，不受一次压力波动的影响。

产品特点

• 压力平衡结构使二次压力保持在一定值，不受一次压力影响。
• 不锈钢阀座确保了优良的耐磨性能和耐久性能。
• 从上部拆卸，可进行内部点检，简化了维护。
• 当减压阀关闭时，橡胶阀盘可以防止泄漏。
• 管道安装的方向为水平或垂直任意（但是，80A 以上口径配管时建议采用水平安装向上的姿势，中文手册标明 100A 以上只可水平安装）。

技术规格

规格	参数值
适用流体	冷水和热水、油（煤油、A类和B类重油）、空气、其他非危险性液体
一次压力	2.0 MPa 以下
二次压力	15A-50A: (A) 0.05-0.25 MPa, (B) 0.26-0.7 MPa, (C) 0.5-1.0 MPa 65A-80A: (A) 0.05-0.25 MPa, (B) 0.26-0.7 MPa, (C) 0.5-0.9 MPa 100A-150A: (A) 0.05-0.25 MPa, (B) 0.26-0.5 MPa, (C) 0.5-0.75 MPa
最小差压	0.05 MPa
最大减压比	10:1
最小可调流量	水：5 L/min 空气：10 m³/h（标准条件）
适用流体温度	5-80°C
流体粘度	600 cSt 以下
阀体材质	球墨铸铁
阀座材质	不锈钢
阀瓣与膜片材质	NBR
连接方式	JIS 20K RF 法兰盘型

INFO

• 亦可提供 FKM 材质型号（除了 GD-200H 65A-150A 口径）。
• 可提供压力表（连接口径 JIS Rc1/4）。根据要求也可提供 JIS Rc3/8。

WARNING

当在无油压缩机的干燥压缩空气系统上使用时，可能会导致橡胶部件在很短时间内劣化（臭氧开裂）。在这种安装条件下，请提前与我们咨询。

流量与压力特性

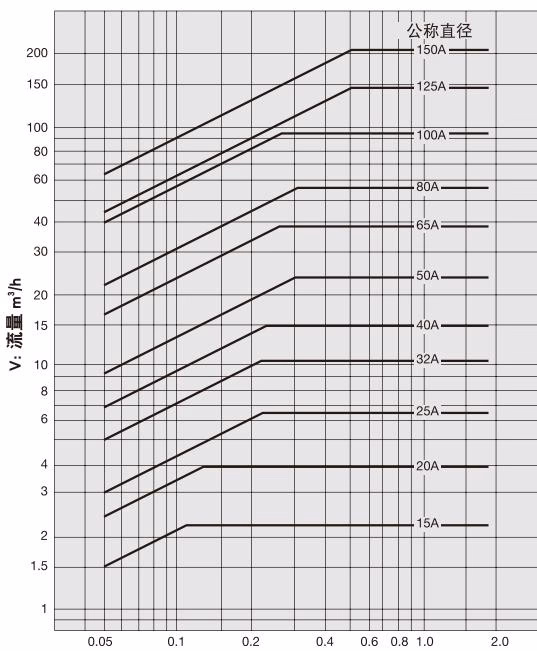

公称直径选择

尺寸与重量

公称直径	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	145	310	57	8.2
20A	150	310	57	8.2
25A	150	333	67	10.0
32A	195	397	76	17.3
40A	195	397	76	17.3
50A	195	415	81	19.2
65A	270	555	110	40.0
80A	270	582	125	43.7
100A	308	645	143	70.7
125A	384	849	179	145.0
150A	404	918	204	175.0
