耀希达凯（Yoshitake）GD-27BP 旁路减压阀集成了减压功能、旁通功能和截止功能，这种多功能设计可以有效节约安装空间和成本。该产品的接液部分采用耐腐蚀材料制造，防止产生红水；采用稳压结构，不受一次压力的影响，二次压力始终保持恒定。

特点

• 具有减压功能，旁通功能，截止功能，实现节约空间以及节约成本。
• 接水部采用耐腐蚀材料。
• 阀的结构为采用稳压结构。
• 从上部拆卸即可进行内部点检。

规格

规格	参数
适用流体	冷水和热水
一次压力	1.0 MPa 以下
二次压力	(A) 0.05-0.35 MPa, (B) 0.3-0.7 MPa
最小差压	0.05 MPa
最大减压比	10:1
适用流体温度	5-90°C
阀体材质	青铜(经 NPb 处理)
阀座材质	青铜(经 NPb 处理)
阀盘材质	FKM
膜片材质	EPDM
连接方式	JIS 10K FF 法兰盘型

安装方向

水平或垂直任意安装（100A 只能水平垂直安装）。

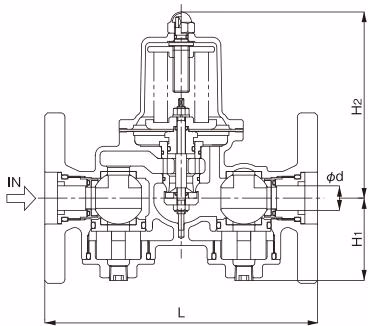

尺寸与重量

公称直径	L	H1	H2	d	重量 (kg)
20A	200	61	137	18	6
25A	200	61	137	18	7
32A	245	72	177	28	11
40A	245	72	177	28	12
50A	260	92	186	36	16
65A	328	99	257	45	30
80A	402	112	274	56	38
100A	470	134	328	72	58

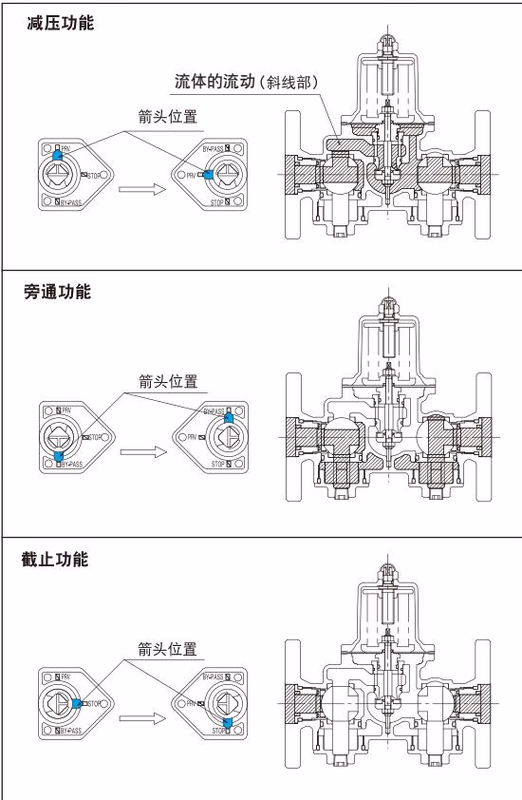

功能

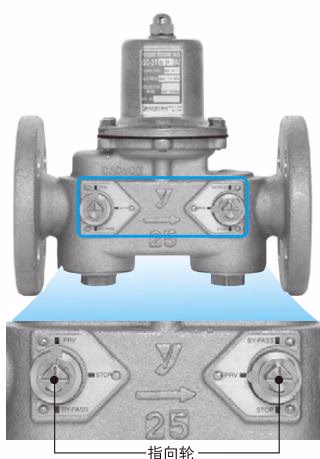

通过旋转产品侧面的指向轮即可切换减压、旁通、截止3个功能。

额定流量

（阀门之前和之后的差压为 0.15 MPa 以上。）

公称直径	20A	25A	32A	40A	50A	65A	80A	100A
额定流量 L/min	40	60	100	150	250	300	450	700

TIP

如果阀门之前和之后的差压小于 0.15 MPa，请从完整的流量特性图表中选择正确的口径。
