耀希达凯（Yoshitake）GD-28-NE 是一款专为冷水和热水应用设计的直动式减压阀。该阀门采用耐腐蚀的铸造青铜（经 NPb 处理）阀体，最高可承受 1.6 MPa 的一次压力。阀门内置 40 目过滤器，并采用压力平衡结构，确保在一次压力波动时仍能保持二次压力恒定。它广泛应用于需要可靠压力控制和低噪声运行的建筑给排水及工业水系统中。

特点

1. 接液部件采用防腐材料制成，不会出现锈水。
2. 低噪声设计。
3. 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
4. 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
5. 从上部拆卸即可进行维修和检查，非常方便。
6. 小巧、轻型的设计使管道安装更加简单。

规格

规格参数	参数值
型号	GD-28-NE
公称直径	15A - 50A
适用流体	冷水和热水
一次压力	1.6 MPa 以下
二次压力	(A) 0.05 - 0.35 MPa (B) 0.30 - 0.70 MPa
最小差压	0.05 MPa
最大减压比	10:1
适用流体温度	5 - 90°C
阀体 / 阀座	铸造青铜 (经 NPb 处理)
阀瓣	FKM
膜片	EPDM
连接方式	JIS Rc 螺纹型

INFO

• 15A 至 50A 口径内置过滤器（40 目）。
• 压力表连接口径为 JIS Rc 1/8。压力表的最高温度为 45°C。如果流体温度超过 45°C，请使用虹吸管等保护压力表。
• 符合日本水道法标准（JWWA 认证）。

尺寸和重量

公称直径	d	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	Rc 1/2	115	159.5	37.5	1.6
20A	Rc 3/4	120	159.5	38.5	1.7
25A	Rc 1	135	170	41	2.1
32A	Rc 1-1/4	180	224	57	4.0
40A	Rc 1-1/2	180	224	57	4.4
50A	Rc 2	200	239.5	61	6.5

额定流量

如果阀门前后的压差为 0.15 MPa 或以上，请从下方的额定流量表中选择公称直径：

公称直径	15A	20A	25A	32A	40A	50A
额定流量 (L/min)	30	40	60	100	150	250

如果阀门前后的压差小于 0.15 MPa，请从下方的流量特性图中选择合适的公称直径：

安装

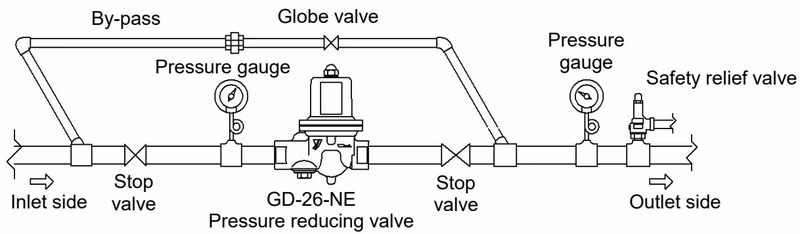

管道安装示例

WARNING

• 在产品出口侧安装用于设备保护的安全泄压阀时，请将排污管连接到安全泄压阀的出口侧，并将其引至即使流体喷出也没有物理损坏风险的地方。
• 在将产品安装到管道中之前，务必清除管道中的异物和水垢。防止异物（包括密封带或管道连接用的液体密封剂）进入管道。

TIP

• 在产品的出口侧安装用于设备保护的安全泄压阀。
• 务必在产品的入口和出口侧安装压力表。
• 如果安装了电磁阀等快速操作阀，请将其放置在距离产品至少 3 米的地方。
• 产品可以水平或垂直安装（公称直径 15A 至 50A）。
• 建议在安装时，GD-28-NE 的出口侧使用青铜或不锈钢螺纹接头，以防止钢管端部腐蚀（锈瘤等）堵塞出口侧的减压检测孔。

维护与故障排除

故障排除

故障现象	原因	排除方法
出口侧压力异常升高	1. 阀瓣与阀座之间卡有异物，或有划痕。 2. O 形圈损坏。 3. 膜片损坏。 4. 旁通管路的截止阀泄漏。	1. 拆卸产品并清除异物。如果观察到划痕，请更换。 2. 更换 O 形圈。 3. 更换膜片。 4. 修理或更换截止阀。
二次压力未达到设定值	1. 工作压力不合适。 2. 产品的公称直径对于使用流量来说太小。 3. 压力调节不当。 4. 产品内置的过滤器堵塞。	1. 纠正工作压力。 2. 更换为合适公称直径的产品。 3. 重新调节压力。 4. 清洗过滤器。
外部泄漏	1. 螺栓松动。 2. O 形圈损坏。 3. 过滤器盖或丝堵松动。	1. 拧紧螺栓。 2. 更换 O 形圈。 3. 拧紧过滤器盖或丝堵。
异常声音	1. 产品的公称直径对于系统规格来说太大。 2. 减压比太大。 3. 发生气阻。 4. 产品附近有快速操作阀。	1. 更换为合适公称直径的产品。 2. 分两级减压。 3. 安装排气装置。 4. 保持尽可能大的距离（至少 3 米）。

过滤器清洗步骤

定期清洗过滤器，每年至少一到两次。水垢等沉积物过多会降低流量，从而妨碍产品正常工作。

1. 关闭入口侧的截止阀并打开末端的截止阀，完全消除产品内部的压力。
2. 逆时针转动过滤器盖，将其拆下。
3. 从过滤器盖上拆下过滤器，在水中清洗，并清除沉积的水垢。
4. 清洗后，将过滤器和过滤器盖重新安装到阀体中。
5. 打开入口侧的截止阀，检查过滤器盖是否有泄漏。如果有泄漏，请更换 O 形圈。
6. 打开末端的截止阀，检查产品是否正常运行。
