耀希达凯（Yoshitake）GD-30S 与 GD-30 是专为蒸汽应用设计的直动式减压阀。GD-30S 型号采用铸造不锈钢 (SCS14A) 阀体，具有出色的耐用性，最高可承受 2.0 MPa 的一次压力。两种型号均采用外压式波纹管作为压力传感部件，确保优良的工作性能和稳定的减压效果。
特点
- 先进设计，小巧轻便。
- 结构简洁，优良的耐久性，便于维护。
- 螺纹连接因此易于安装。
- 通过手柄操作调节压力，无需工具。
- 不锈钢阀瓣和阀座确保了优良的耐磨性能和耐久性能。
- 内置滤网（60目）防止杂质进入阀瓣和阀座。
- 压力传感部件使用外压式波纹管，工作性能优良。
规格
| 型号 | GD-30 | GD-30S |
|---|---|---|
| 公称直径 | 15A-25A, 40A-50A | 15A-25A |
| 适用流体 | 蒸汽 | 蒸汽 |
| 一次压力 | 1.7 MPa 以下 | 2.0 MPa 以下 |
| 二次压力 | (A) 0.02-0.1 MPa (弹簧色:黄) (B) 0.05-0.4 MPa (弹簧色:蓝) (C) 0.35-1.0 MPa (弹簧色:黄绿) | (A) 0.02-0.1 MPa (弹簧色:黄) (B) 0.05-0.4 MPa (弹簧色:蓝) (C) 0.35-1.0 MPa (弹簧色:黄绿) |
| 最小差压 | 0.05 MPa | 0.05 MPa |
| 最大减压比 | 10:1 | 10:1 |
| 最高温度 | 210°C | 220°C |
| 阀座泄漏量 | 额定流量的 0.1% 以下 | 额定流量的 0.1% 以下 |
| 阀体材质 | 铸造青铜 | 铸造不锈钢 (SCS14A) |
| 阀瓣、阀座材质 | 不锈钢 | 不锈钢 |
| 波纹管材质 | 磷青铜 | 不锈钢 |
| 连接方式 | JIS Rc 螺纹型 | JIS Rc 螺纹型 |
备注
GD-30S 提供 JIS Rc, NPT, BSPT 螺纹接口。

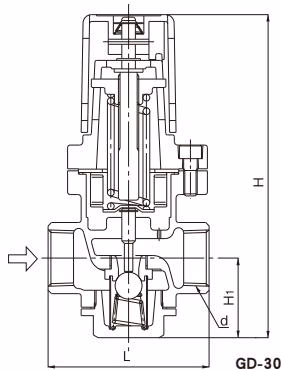

尺寸与重量
| 公称直径 | d | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2, NPT 1/2, BSPT 1/2 | 80 | 47 (50.5) | 191 (196) | 1.9 |
| 20A | Rc 3/4, NPT 3/4, BSPT 3/4 | 85 | 47 (50.5) | 191 (196) | 1.9 |
| 25A | Rc 1, NPT 1, BSPT 1 | 95 | 47 (50.5) | 191 (196) | 2.0 |
| 40A | Rc 1-1/2 | 140 | 77 | 307 | 10.1 |
| 50A | Rc 2 | 150 | 77 | 307 | 10.4 |
- 括号内的数值为 GD-30S 型的尺寸。40A 与 50A 仅适用于 GD-30。
工作原理
当与手柄连接的调节螺钉推动调节弹簧时，波纹管伸长，阀杆打开阀门。当阀门打开时，流向出口侧的蒸汽经过减压检测孔，并在波纹管下方形成向上的压力，从而与调节弹簧的力平衡。阀门的开启度由入口压力和二次压力的平衡来调节，从而稳定二次压力。

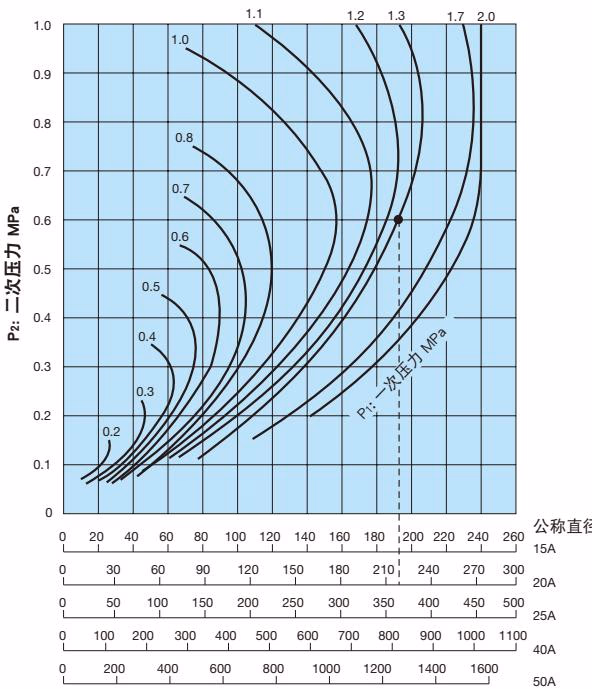

公称直径选择图表（适用于蒸汽）
40A 和 50A 结构不同。W：流量 kg/h。
示例： 在选择一次压力 (P1)、二次压力 (P2) 和蒸汽流量分别为 1.3 MPa、0.6 MPa 和 200 kg/h 的减压阀公称直径时，先找到一次压力 1.3 MPa 和二次压力 0.6 MPa 的交点。然后从此交点垂直向下延伸，找到流量为 200 kg/h 或更高处的公称直径。在本图表中，公称直径为 20A。
安全系数
将安全系数设为 80% 至 90%。
安装说明
管路示例
安装注意事项
警告
若在出口侧安装安全阀作为安全设备，请连接安全阀的泄放管，并将其引至蒸汽可以安全排放的区域。否则可能会导致烫伤。
- 请勿强行拆卸阀门，这可能会影响其原有性能。
- 在连接阀门前，请清除管路中的杂质和水垢。
- 在阀门入口侧安装过滤器 (80目)。
- 在阀门出口侧安装安全阀，作为设备的安全装置。
- 在阀门的入口和出口侧安装压力表。
- 在阀门的入口侧安装蒸汽疏水阀，以防积水问题。
- 安装电磁阀等快速启闭阀门时，尽可能安装在入口侧，并与减压阀保持至少 3 米距离。
- 当进行两级减压时，两阀之间应至少保持 3 米距离。
- 请按照流体流动的正确方向安装阀门。
- 安装阀门时应垂直于水平管道。
- 提供旁路管道。
- 当减压比较大时，应安装异径管，使管道内的流速保持在 30 m/s。
操作步骤
警告
- 请勿用裸手直接触摸阀门，否则可能导致烫伤。
- 在向管路通入蒸汽之前，请确保蒸汽可以在管路末端安全流动，并且管路连接紧密。
在操作前，关闭减压阀前后的截止阀，并通过旁路彻底清除所有杂质和水垢。然后慢慢打开各个截止阀。调节压力时，请缓慢转动手柄。
调节方法
提起手柄以解锁。然后朝着铭牌上的 (+) 符号方向转动手柄以提高二次压力；朝着 (-) 符号方向转动则降低压力。松开手时，手柄会回到原位。
WARNING
过度转动手柄可能损坏弹簧室。请确保在弹簧座和弹簧室不接触的范围内转动手柄。请戴好工作手套，因为手柄可能变热。
维护与故障排除
| 故障现象 | 原因 | 解决方法 |
|---|---|---|
| 压力无法达到所需水平 | 一次压力不正确。 相对于规格，公称直径过小。 调节不当。 滤网堵塞。 压力表故障。 | 修正压力。 更换为公称直径合适的阀门。 按照调节步骤重新调节。 拆解并清洗。 更换压力表。 |
| 二次压力超过设定水平 | 阀瓣和/或阀座中卡入杂质，或存在划痕。 二次压力检测孔被杂质堵塞。 旁路阀泄漏。 | 拆解并清洗。如果有划痕，进行打磨抛光。 拆解并清洗。 维修或更换旁通阀门。 |
| 听到异常噪音 | 减压比过大。 排水问题。 附近快速启闭的阀门离减压阀太近。 | 采用两级减压。 安装疏水阀。 尽可能拉开两阀之间的距离。 |
拆卸步骤
- 排出阀门的内部压力，直到建立零压状态。
- 在提起手柄的同时，逆时针转动手柄，直到调节弹簧处于自由（无负载）状态。
- 拧下固定弹簧室的螺栓，然后取下弹簧室（手柄等不可拆解）、调节弹簧、波纹管和阀杆。
- 逆时针转动取下阀帽，然后从阀体中取出阀弹簧、滤网和阀门。
- 按照拆卸的相反顺序进行组装。均匀地拧紧螺栓。
