耀希达凯（Yoshitake）GD-400 与 GD-400SS 是专为空气和氮气应用设计的导阀式膜片减压阀。这些阀门采用压力平衡结构，无论一次压力如何波动，都能保持恒定的二次压力。凭借 400:1 的最大减压比和具有大受压面积的膜片，它们能在广泛的操作条件下提供高精度的设定压力控制。GD-400 采用铸铁阀体，而 GD-400SS 则采用铸造不锈钢（SCS14）制成，具有更强的耐腐蚀性。

特点

1. 压力平衡结构：使二次压力保持在恒定的水平，不受一次压力影响。
2. 维护简便：结构简洁，拆卸和维护都非常容易。
3. 高减压比：最大减压比较大（400:1），让使用范围大幅上升。
4. 高精度：膜片的有效受压面积大，可精确感知设定压力。

规格

型号	GD-400	GD-400SS
公称直径	15-50A	15-50A
适用流体	空气、氮气 *1	空气、氮气 *1
一次压力	2.5-400 kPa	2.5-400 kPa
二次压力	(A) 0.5-1.4 kPa (B) 1.2-3.3 kPa (C) 3.0-8.0 kPa (D) 7.0-20 kPa	(A) 0.5-1.4 kPa (B) 1.2-3.3 kPa (C) 3.0-8.0 kPa (D) 7.0-20 kPa
工作温度	5-60°C *3	5-60°C *3
最小差压	2.0 kPa	2.0 kPa
最大减压比	400:1	400:1
二次压力检测方法	外部检测(管) *2	外部检测(管) *2
最小可调流量	15-25A: 1.2 m³/h (标准条件) 32-50A: 10.0 m³/h (标准条件)	15-25A: 1.2 m³/h (标准条件) 32-50A: 10.0 m³/h (标准条件)
阀体材质	铸铁	铸造不锈钢 (SCS14)
阀门 / 阀座 / 阀杆	不锈钢	不锈钢
阀瓣 / 膜片	NBR *3	NBR *3
连接方式	JIS 10K FF 法兰盘型	JIS 10K FF 法兰盘型

注意事项

*1 当应用于其他流体时，请与本公司联系。 *2 GD-400 可提供外部检测用导管（φ8-2m：铜材质）和接头。但 GD-400SS 由客户自备。 *3 可提供 FKM 型（工作温度：5~90 °C）。 如果在无油压缩机提供的干燥空气系统中使用，可能会导致橡胶部件在极短时间内老化（臭氧龟裂）。在此类安装前请与我们联系。

尺寸和重量

公称直径	L (mm)	H1 (mm)	H (mm)	重量 (kg)
15A	166	86	526	29.0 (32.0)
20A	170	86	526	29.0 (32.0)
25A	170	86	526	30.0 (33.0)
32A	180	96	561	32.0 (34.0)
40A	180	96	561	32.0 (34.0)
50A	180	101	561	33.0 (35.0)

括号内的数值为 GD-400SS 型的重量值。

特性图表

流量特性图表

压力特性图表

本图表显示的是：当一次压力为 400 kPa，二次压力设定为 8.0 kPa 时，一次压力变为 10 kPa 过程中的二次压力变动情况。

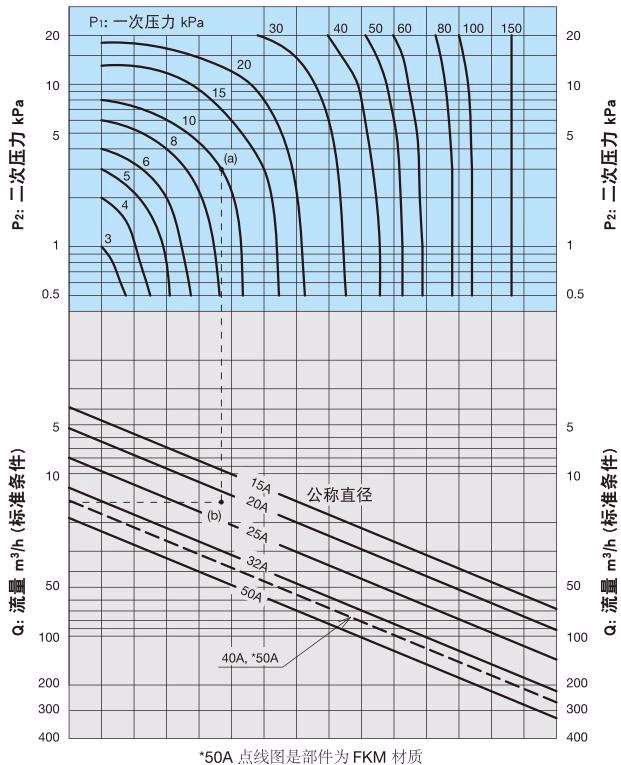

公称直径选择

当一次压力在 2.5 kPa 到 200 kPa 之间时（流体：20°C 空气）

示例： 在选择一次压力 (P1)、二次压力 (P2) 和流量分别为 10 kPa、3 kPa 和 15 m³/h（标准条件）的减压阀公称直径时，先找到一次压力 10 kPa 与二次压力 3 kPa 的交点 (a)。然后从此交点垂直向下延伸，找到与流量为 15 m³/h（标准条件）的交点 (b)。因为交点 (b) 介于公称直径 20A 和 25A 之间，故选择较大的 25A。将安全系数设为 80% 至 90%。

Cv 值

公称直径	15A	20A	25A	32A	40A	50A
GD-400	1.5	2.0	3.0	5.0	6.0	8.0 [6.5]
GD-400SS	1.5	2.0	3.0	5.0	6.0 [5.5]	7.5 [6.0]

[ ] 内为 FKM 材质。

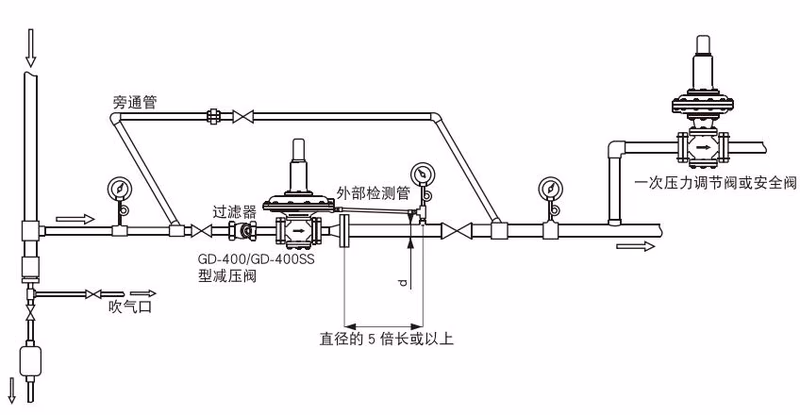

安装与管道

安装注意事项

1. 将外部检测部件连接在出口侧。
2. 不要强行调节减压阀的针型阀。
3. 出口侧使用直径足够的管道，使内部流速保持在 5 m/s 到 15 m/s 之间。
4. 在减压阀的入口处安装一个过滤器（相当于 80 目）。
5. 在减压阀的出口侧连接一次压力调节阀或安全阀，以保护减压阀及出口侧设备。

气密性试验压力

连接到管道上之后，进行压力试验或气密性试验时，按照下表指定的气密试验压力进行测试。如果测试过程中使用的压力超过规定，内部部件可能损毁。

气密性试验	压力
一次压力	400 kPa 或以下
二次压力 (A)	1.8 kPa 或以下
二次压力 (B)	4.2 kPa 或以下
二次压力 (C)	10 kPa 或以下
二次压力 (D)	25 kPa 或以下

维护与故障排除

请注意管道中的异物，因为减压阀的许多故障都是由异物引起的。过滤器堵塞会降低出口压力，而旁通管泄漏会增加出口压力。

消耗品的定期更换

部件	更换周期
膜片	3 年
平衡膜片	3 年
阀瓣	3 年
O型圈	3 年

故障排除指南

故障现象	可能的原因	纠正措施
I. 二次压力超过设定值。	1. 旁通管上的截止阀泄漏。 2. 外部检测管未连接。 3. 针型阀被异物堵塞。 4. 阀瓣和阀座之间夹有异物。阀瓣和/或阀座损坏。 5. 内六角螺栓和/或锁紧螺母松动。 6. 膜片损坏。 7. 平衡膜片损坏。	1. 关闭截止阀。如果继续泄漏，更换截止阀。 2. 连接外部检测管。 3. 清除针型阀中的异物。 4. 清除异物。如果阀瓣损坏则更换。如果阀座损坏，请咨询本公司。 5. 拧紧内六角螺栓和锁紧螺母。 6. 更换膜片。 7. 更换平衡膜片。
II. 二次压力未达到设定值。或者流体无法流动。	1. 入口处的过滤器堵塞。 2. 针型阀被异物堵塞。 3. 膜片压板和上部导向件滑动面之间夹有异物。	1. 清洁过滤网。 2. 清除针型阀中的异物。 3. 清除膜片压板和上部导向件滑动面之间的异物。
III. 外部泄漏	1. 针型阀被异物堵塞。 2. 下部盖板的六角螺栓松动，或 O 型圈损坏。 3. 上部膜片壳上的六角螺栓松动。 4. 膜片损坏。	1. 清除针型阀中的异物。 2. 拧紧下部盖板上的六角螺栓或更换 O 型圈。 3. 拧紧上部膜片壳上的六角螺栓。 4. 更换膜片。

爆炸图与零件列表

编号	零件名称	材质	编号	零件名称	材质
1	阀体	铸铁	23	上部膜片受	碳钢
2	阀座	不锈钢	24	垫圈	钢
3	O型圈	NBR	25	螺母	不锈钢
4	O型圈	NBR	26	螺栓	不锈钢
5	下部膜片壳	铸铁	27	上部膜片壳	铸铁
6	螺栓	不锈钢	28	螺栓	钢
7	平衡膜片	NBR	29	弹簧	琴钢丝
8	上部导向件	不锈钢	30	弹簧受	铸铁
9	螺栓	不锈钢	31	保护筒	铸铁
10	阀瓣	NBR	32	螺栓	钢
11	阀门	不锈钢	33	锁紧螺母	钢
12	阀杆	不锈钢	34	调节螺钉	黄铜
13	弹簧垫圈	不锈钢	35	盖帽	铸铁
14	螺母	不锈钢	36	O型圈	NBR
15	弹簧	不锈钢	37	针型阀	不锈钢
16	下部导向件	不锈钢	38	铭牌	不锈钢
17	下部盖板	铸铁	40	植入螺栓	钢
18	螺栓	钢	41	螺母	钢
19	膜片压板	不锈钢	42	吊环螺母	钢
20	O型圈	NBR	43	检测管	铜
21	下部膜片受	不锈钢	44	接头	黄铜
22	膜片	NBR
