耀希达凯（Yoshitake）GD-46PP 水减压阀属于 GD-46 系列，专为住宅供水设计，可安装在每户的供水管道中，确保在稳定的压力下供水。它采用压力平衡结构，能保持二次压力恒定而不受一次压力的影响。该阀门的一个主要维护优势是，只需将阀帽翻过来即可进行水压检查，无需拆卸阀门，从而显著缩短了施工工期。

特点

1. 噪音小，即使在深夜也可以使用。
2. 只需将阀帽翻过来即可进行水压检查，无需拆卸阀门。
3. 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
4. 附带的压力表接头允许在供水时安装压力表，以便于检查设定压力。
5. 噪音性能、流量性能等是以日本都市再生机构的“机材品质判断标准”为基准。

规格

规格名称	参数
公称直径	20A
适用流体	自来水
一次压力	1.0MPa 以下
二次压力	(A) 0.05-0.10MPa〔标准设置：0.09MPa〕 (B) 0.10-0.22 MPa〔标准设置：0.20 MPa〕 (C) 0.20-0.30 MPa〔标准设置：0.25 MPa〕
最小差压	0.02 MPa
最大减压比	10:1
工作温度	5-90℃ (无管端芯件)
最小可调流量	0.5 L/min
额定流量	50 L/min (阀门前后的差压：0.10 MPa以上，无止回阀)
材料 (阀体)	铸造青铜（经NPb处理）
材料 (阀杆)	耐脱亚铅材料
材料 (阀瓣 / 膜片)	合成橡胶、不锈钢 / 合成橡胶
压力检查功能	压力表接头(JIS Rc1/8螺纹型）

INFO

• 可提供压力表(A型或D型）作为可选额外配件（适用于0.5MPa)。压力表的精度为安全系数±3%。
• 过滤器为60目。
• 产品出厂时已有减压阀功能。
• 使用不可燃材料作为保温材料。
• 止水栓材质不是抗脱锌材料。

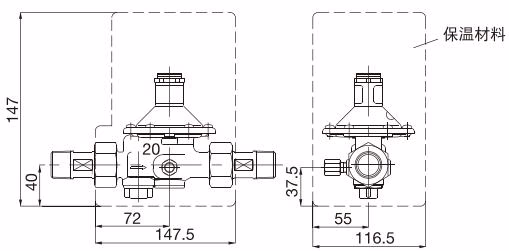

保温材料的尺寸

注：保温材料对所有GD-46 系列的阀门是通用的。但是水用截止阀不使用保温材料。

压力调节的方法

1. 将压力表拧入压力表接头中。
2. 拆下阀帽。边查看压力表，边转动调节螺丝，将二次压力调到所需值。
   • 顺时针转动调节螺丝时，二次压力上升。
   • 逆时针转动调节螺丝时，二次压力下降。
3. 二次压力调节后，平面朝上将阀帽装好。
4. 拆下压力表。

TIP

请用公称宽度为4.5至6mm的一字头螺丝刀拧开槽螺钉。将螺丝刀插在调节螺丝的槽中，避开固定在螺丝中心的阀帽螺母，然后调节二次压力。

故障排除

故障状况	故障原因	对策
流量过低。	- 过滤器堵塞。 - 设定压力过低。	- 清洗过滤器。 - 根据调整方法的指示进行调整。
二次侧压力超出规定范围以上。	- 阀帽为水压测试时的状态。	- 将阀帽的平面部朝上。
外部泄露。	- 固定螺丝、阀体阀帽、过滤器盖等松开。 - O型密封圈或垫圈损坏。 - 压力表接头松开。	- 拧紧固定螺丝、阀体阀帽、过滤器盖等。 - 更换新的O型密封圈或垫圈。 - 卸下压力表接头，在螺丝部分卷上密封带，安装在阀箱上。

尺寸与重量

型号	连接方式 (入口 × 出口)	L (mm)	重量 (kg)
GD-46PP	R 3/4 × R 3/4	218	1.4
GD-46	G 1 × G 1	-	1.0

(注：该系列还包含其他不同连接方式的型号变体)。
