耀希达凯（Yoshitake）GD-56R-80 型热水器水用减压阀，主要可用于寒冷地区的温水热交换器（电热水器等）。该产品具有逆流防止、负压作动、压力平衡、自动回归式排水栓以及内置过滤器等多种功能。
特点
- 采用压力平衡结构。
- 可垂直或水平方向配管。
- 排水栓的操作方式为按钮式，且无需手动即可自动回归原位。
- 由于 GD-91R 的二次侧连接方式为平行螺纹型，故可通过盖型螺母简单安装。
- 阀体及膜片采用耐氯性合成橡胶。
规格
| 适用流体 | 冷水和热水 |
|---|---|
| 一次压力 | 100-750 kPa |
| 标准设定压力 | 80±6 kPa |
| 阀体 | 青铜 |
| 膜片 | 耐热耐水的合成橡胶 |
| 阀瓣·止回阀 | 耐热耐水的合成橡胶 |
| 过滤器 | 滤网：不锈钢，框架：合成树脂 |
| 过滤器目数 | 60目 |
| 最高温度 | 60°C |
| 连接方式 | GD-55R·56R : JIS Rc 3/4 GD-91R : JIS G 3/4 |
| 安装方向 | 水平·垂直 |
INFO
- 可提供通过 JIS 认证的标准设定压力为 65kPa 的 GD-55R-65 和 GD-56R-65。
- 可提供标准设定压力为 30-200kPa 的 GD-55R 和 GD-56R。
性能表
| 开放流量 | 30 L/min 以上 |
|---|---|
| 止回阀结构的关闭压力 | 3 kPa 以下 |
| 负压作动结构的作动压力 | 打开：-55 kPa 以下 关闭：50 kPa 以上 |
INFO
- 开放流量是指，当一次压力保持在 100kPa 时，开放二次侧时的流量。

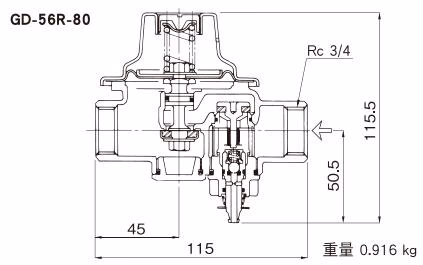

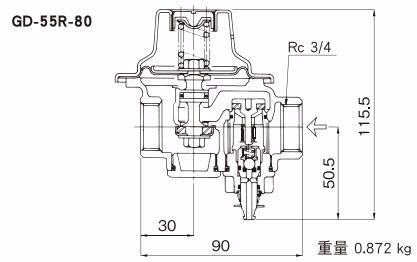

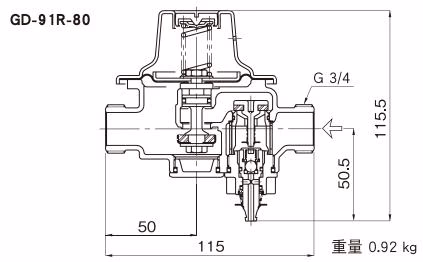

尺寸和重量

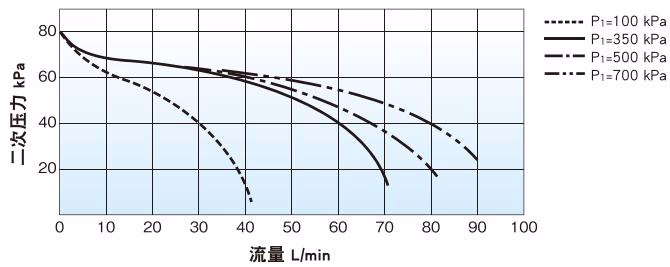

特性图表
安装及注意事项
- 安装减压阀前请清洗管道内部，除去异物。
- 供水开始时，由负压作动结构可能产生漏水现象，请安装软管接头引向排水沟。
- 水平配管时，为了排水时减少残留水量，根据产品标签请横向安装。
最高压力参考（水用减压阀与热水交换器）
| 水用减压阀 (kPa) | 热水器用安全阀 (kPa) | 热水热交换器最高压力 (kPa) |
|---|---|---|
| 80 | 95, 97 | 100 |
| 85 | 97 | 100 |
| 120 | 190 | 200 |
| 150 | 190 | 200 |
| 170 | 190 | 200 |
注意
将粗体字所示阀门用于简易锅炉（100 kPa）属于违规行为。
配管示例
补充操作说明
- 在将产品连接到管道之前，请务必清除管道内部的异物和水垢。
- 在安全阀出口侧安装管道并引至排水沟。此外，请以便于目视检查操作状态的方式安装安全阀。
- 水平抬起控制杆将打开安全阀。请每月检查 1-2 次操作情况。
- 泡沫聚苯乙烯包装可作为隔热材料以防止结冰。
零件结构图
(注：结构组件包括负压作动阀、推帽、复位弹簧、阀帽以及 O 型圈等，主要由不锈钢及耐热耐水橡胶材料制成。)
