耀希达凯（Yoshitake）GD-7R 直动式一次压力调节阀适用于冷水和热水、油及其他非危险性流体。其结构简单，不容易失效，且便于维护。作为润滑油和重油泄压阀时，性能尤为卓越。
规格
| 规格参数 | 详细信息 |
|---|---|
| 适用流体 | 冷水和热水、油、其它非危险性流体 |
| 公称直径 | 20A-150A |
| 流体温度 | 5-80℃ *2 |
| 阀座泄漏量 | 额定流量的 0.5% 以下 |
| 流体粘度 | 700 cSt 以下 |
| 阀体材料 | 铸铁 |
| 阀瓣、阀座材料 | 磷青铜 *3 |
| 活塞材料 | 青铜 |
| 连接方式 | JIS 10K FF 法兰盘型 |
压力调节范围
| 公称直径 | 范围 |
|---|---|
| 20A-50A | 0.05-0.25 MPa / 0.25-0.45 MPa / 0.45-0.7 MPa *1 |
| 65A-150A | 0.05-0.2 MPa / 0.2-0.5 MPa / 0.5-0.7 MPa *1 |
注意
*1 可提供 GD-7RH，铸钢材质，压力调节范围为 0.7～1.6 MPa。 *2 可提供最高温度为 120℃。 *3 可提供不锈钢阀瓣和阀座。

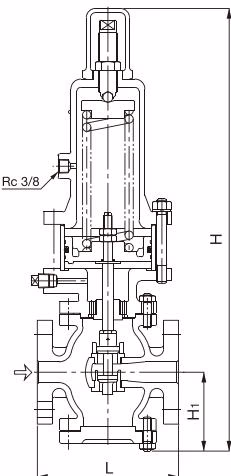

尺寸和重量
口径为 65A 以上的产品构造有轻微改变。
| 公称直径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 20A | 170 | 535 | 95 | 20 |
| 25A | 170 | 535 | 95 | 22 |
| 32A | 180 | 545 | 100 | 23 |
| 40A | 180 | 545 | 100 | 23 |
| 50A | 180 | 565 | 110 | 26 |
| 65A | 215 | 680 | 125 | 41 |
| 80A | 260 | 700 | 135 | 51 |
| 100A | 300 | 750 | 160 | 66 |
| 125A | 360 | 810 | 190 | 90 |
| 150A | 382 | 875 | 220 | 129 |
流量特性图表
| 公称直径 | 设定范围 MPa | 蓄压 MPa |
|---|---|---|
| 20A-50A | 0.05-0.25 | 0.04 以内 |
| 20A-50A | 0.25-0.45 | 0.06 以内 |
| 20A-50A | 0.45-0.7 | 0.08 以内 |
| 20A-50A | 0.7-1.6 | 0.23 以内 |
| 65A-150A | 0.05-0.2 | 0.1 以内 |
| 65A-150A | 0.2-0.5 | 0.14 以内 |
| 65A-150A | 0.5-0.7 | 0.19 以内 |
| 65A-150A | 0.7-1.6 | 0.32 以内 |

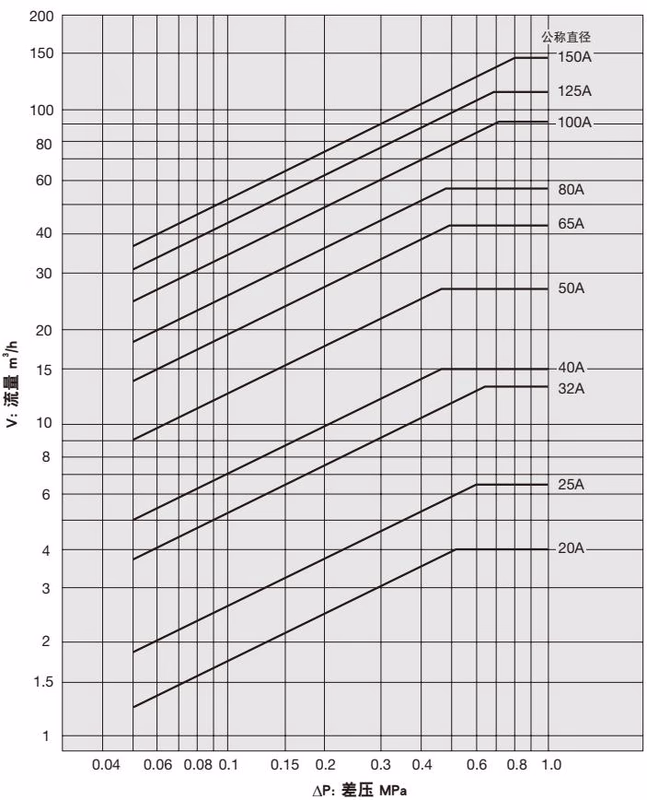

公称直径选择图表
结构图
