耀希达凯（Yoshitake）GD-8N 是一款直动式减压阀，专为纯水、冷热水以及空气、氮气、二氧化碳气体和氩气等多种流体设计。其所有接液部件均采用不锈钢 (SUS316) 材质，具有卓越的耐腐蚀性和耐久性，且配件不使用任何油脂类，经过严格的脱脂清洗。

特点

• 接液部件采用不锈钢材质 (SUS316)，具有优越的耐腐蚀、耐久性。
• 配件不使用任何油脂类，实施脱脂清洗。
• 可以安装检测二次压力的压力表。

规格

型号	GD-8N
适用流体	纯水、冷水和热水、空气、氮气、二氧化碳气体、氩气
一次压力	0.1-1.0 MPa
二次压力	0.05-0.7 MPa *1
二次侧调整压力	一次压力的 85% 以下（表压）
流体温度	5-60℃
结构	无助结构（非溢流型）
连接方式	JIS Rc 螺纹型

材质：

• 阀体： 不锈钢 (SUS316)
• 阀座： 不锈钢
• 膜片： 氟化乙烯树脂
• 耐压膜片： FKM含氟橡胶

注意

*1 可提供二次压力在 0.02 到 0.2 MPa 之间的型号（低压专用）。

• 压力表连接口为 JIS Rc 1/4 螺纹型。（外径 42 φ，请选择 MAX 1.0 MPa, 0.4 MPa, 0.2 MPa）
• 可提供专用支架。

尺寸和重量

公称直径	d	L	H	H1	重量 (kg)
6A	Rc 1/8	40	80.5	24	0.36
8A	Rc 1/4	40	80.5	24	0.36
10A	Rc 3/8	58	101.5	33.5	0.73
15A	Rc 1/2	58	101.5	33.5	0.73

根据口径不同构造结构存在少许差异。

选定资料

流量特性图表

压力落差以及 Cv 值

公称直径	二次压力	压力落差	Cv 值
6A-8A	0.02-0.2 MPa	0.03 MPa 以下	0.1
6A-8A	0.05-0.7 MPa	0.05 MPa 以下	0.1
10A-15A	0.02-0.2 MPa	0.03 MPa 以下	0.2
10A-15A	0.05-0.7 MPa	0.05 MPa 以下	0.2

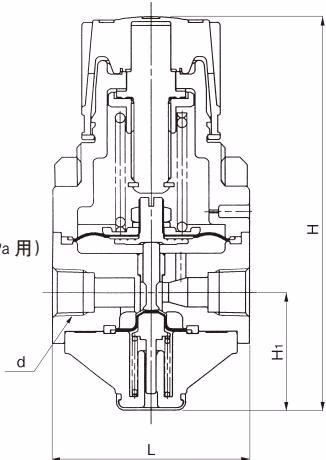

结构图与尺寸

6A-8A 尺寸明细

Size	d	L	T	H1	H2	H	Plug
6A	Rc 1/8	40	40	24	22	80.5	R 1/4
8A	Rc 1/4	40	40	24	22	80.5	R 1/4

10A-15A 尺寸明细

Size	d	L	H1	H2	H	Plug
10A	Rc 3/8	58	33.5	27	101.5	R 1/4
15A	Rc 1/2	58	33.5	27	101.5	R 1/4
