耀希达凯（Yoshitake）SY-10-30 是一款碳素铸钢过滤器，设计用于清除各类管道系统中的灰尘、管道水垢、碎屑等异物。作为 SY-10 系列的一部分，这款 Y型过滤器通常安装在减压阀、温度调节阀、泵或疏水阀的入口侧。它采用 JIS 30K RF 法兰连接和标配的 80目不锈钢滤网，最高可承受 3.0 MPa 的工作压力，最高工作温度可达 260°C。

特点

1. 考虑到堵塞会导致流量降低，尽可能增大了过滤面积的高流量型（船用型）过滤器。
2. 滤网的标准规格为不锈钢材质，目数为 80目。

规格

适用流体	蒸汽、空气、冷热水、油、其他非危险流体
公称直径	15A-250A
最高压力	3.0 MPa
最高温度	260°C
阀体材质	碳素铸钢 (SCPH2 / A216 Gr.WCB)
滤网材质	不锈钢 (SUS304)
滤网孔数	Φ6 - 8P (1.80个孔/cm²)
滤网目数	标准 80目
连接方式	JIS 30K RF 法兰盘型

INFO

• 可提供 20 至 100 目的滤网。
• 如果温度超过 260°C，请与我们联系。

日本高压瓦斯试验品

针对高压瓦斯应用，提供 SY-10H 和 SY-10HS 型号。

型号	SY-10H-30	SY-10HS-30
适用流体	高压瓦斯、蒸汽、冷热水、其他非危险流体	高压瓦斯、蒸汽、冷热水、其他非危险流体
公称直径	15A-100A	15A-100A
最高压力	3.0 MPa	3.0 MPa
最高温度	300°C	300°C
阀体材质	碳素铸钢	铸造不锈钢
滤网材质	不锈钢	不锈钢
连接方式	JIS 30K RF 法兰盘型	JIS 30K RF 法兰盘型

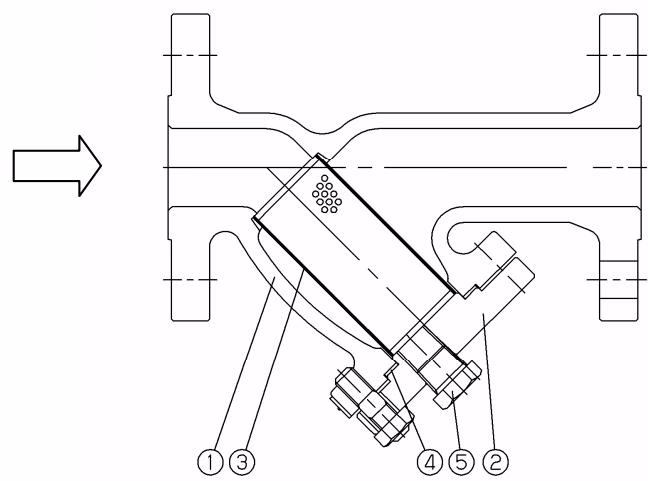

结构与部件

流入过滤器入口侧的灰尘、水垢及其他异物会被滤网清除。

编号	部件名称	材质
1	本体 (Body)	铸钢 (SCPH2)
2	ふた (Cover)	碳素钢 (S25C)
3	滤网 (Screen)	不锈钢 (SUS304)
4	垫片 (Gasket)	非石棉
5	螺塞 (Plug)	碳素钢 (S25C)

公称直径选择

在选择合适的公称管径时，必须考虑流体类型、最大流量、允许的压力损失以及管道和设备的成本。以下为 JIS F 7101 标准流速以供参考：

流体	备注	标准流速
饱和蒸汽	真空辅助管道或小管径管道	15 m/s [10-20]
	大管径管道	30 m/s [20-40]
过热蒸汽	管道直径：约 Φ75 – Φ250	40 m/s [30-50]
	高级材质管道	70 m/s [65-80]
空气	较高压力：1.0 MPa 或以上	20 m/s [20-25]
	较低压力	15 m/s [5-15]
	极低压力：0.1 MPa 或以下	10 m/s [3-10]
水、油		2 m/s [2-4]

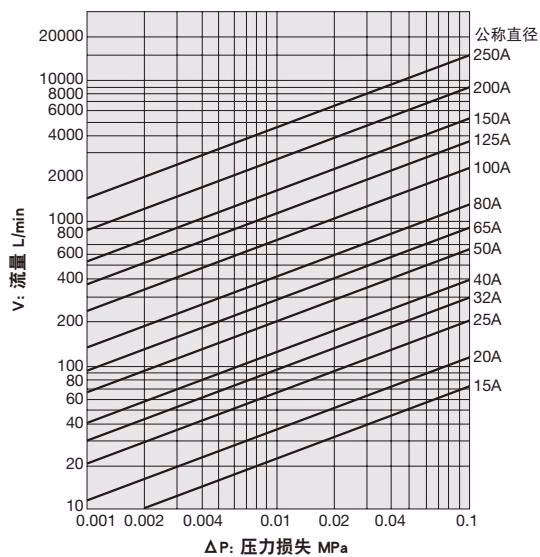

压力损失图表

型号：SY-10 过滤器。滤网：Φ6 - 8P（1.80个孔/cm²），80目。

维护与运行

安装注意事项

1. 安装时，请检查产品的方向，使流体流动方向与产品上标记的箭头方向一致。
2. 安装时，保留足够的空间以便拆卸滤网。
3. 请勿对产品施加过度的载荷、扭矩或振动。
4. 产品安装时应将其端盖朝下。（如果蒸汽管线中出现冷凝水排放等问题，可将产品倾斜至端盖保持水平的位置。）
5. 如果产品只能以流体从下向上的方式安装，请务必安装排污阀，以便清除立管底部堆积的水垢。

运行注意事项

• 请在低于 0.1 MPa 的最大压力损失下使用本产品。定期清洁滤网。
• 将流体导入产品后，请勿再次拧紧端盖，以免损坏垫片。

安全警告

• 当产品用于高温流体时，请勿徒手触摸产品，以免烫伤。
• 在拆卸和检查之前，必须完全释放产品、管道和设备内部的压力。如果流体温度较高，请先冷却产品。

拆卸与重新组装

产品内部异物过多会减少过滤面积并阻碍流体流动，如果在此状态下继续使用，滤网将可能损坏。

1. 查看压力表确认本体内部无压力后，拆下端盖和滤网。用压缩空气或水清洗滤网。
2. 清洁本体和端盖的垫片接触面。清洁不当可能会导致流体泄漏。
3. 重新组装时，请更换新的垫片。
4. 将新垫片安装到端盖上，然后将清洁后的滤网装入端盖的凹槽中，最后将整个组件安装到本体上。

配管示例

如果在产品的上游和下游安装了压力表，可以通过测量的压差来了解产品内部的堵塞情况。
