全不锈钢材质

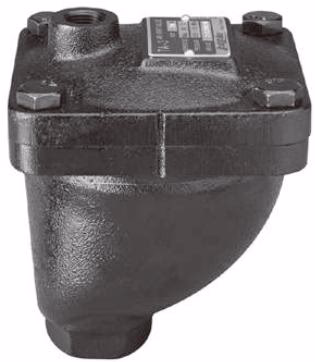

耀希达凯（Yoshitake）TA-3 是一款高性能排气阀，适用压力范围比传统排气阀更广，可广泛应用于低压到高压系统。它适用于建筑设备、工业设备及集合住宅。该阀门阀座采用合成橡胶，确保无泄漏，且阀体采用电沉积涂装防锈处理。
特点
- 与传统排气阀相比，适用压力范围更广，支持低压至高压应用。
- 阀座采用合成橡胶（NBR 阀瓣），实现阀门无泄漏。
- TA-3 阀体采用电沉积涂装，具有优异的防锈性能。
规格
| 型号 | TA-3 | TA-6 |
|---|---|---|
| 适用流体 | 冷水和热水、油（比重：0.8 以上） | 冷水和热水、油（比重：0.8 以上） |
| 工作压力 | 0.01 - 1.0 MPa | 0.01 - 1.0 MPa |
| 最高温度 | 90℃ | 90℃ |
| 材质（阀体、阀盖） | 球墨铸铁 (FCD450) | 铸青铜 |
| 材质（阀瓣） | 黄铜 | 黄铜 |
| 材质（阀座） | 黄铜（装有 NBR 阀瓣） | 黄铜（装有 NBR 阀瓣） |
| 材质（浮球） | 不锈钢 | 不锈钢 |
| 连接方式 | JIS Rc 螺纹型 | JIS Rc 螺纹型 |
尺寸与重量
| 公称直径 | d | d1 | H (mm) | C (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | Rc 3/8 | 139 | 114 | 2.72 |
| 20A | Rc 3/4 | Rc 3/8 | 139 | 114 | 2.72 |
| 25A | Rc 1 | Rc 3/8 | 143 | 114 | 2.88 |
| 32A | Rc 1-1/4 | Rc 3/8 | 143 | 114 | 2.88 |
排气量
工作原理
- 安装时，浮球处于下降位置，阀座处于打开状态。
- 当水流入阀门时，管道内的空气在水压的推动下从阀座排出。
- 流入的水使浮球浮起，与浮球相连的阀门随之关闭。
- 当空气进入时，浮球立即下降，阀门随之开启，从而将空气从阀座排出。
结构与零部件
| 编号 | 零件名称 |
|---|---|
| 1 | 阀盖 |
| 2 | 吊架 |
| 3 | 阀门导向件 |
| 4 | O型圈 |
| 5 | O型圈 |
| 6 | 阀座 |
| 7 | 阀瓣 |
| 8 | 浮球 |
| 9 | 手柄 |
| 10 | 销轴 |
| 11 | 销轴 |
| 12 | 十字槽盘头螺钉 |
| 13 | O型圈 |
| 14 | 阀体 |
安装与使用注意事项
WARNING
- 使用前，请确认产品铭牌上的指示与订购产品的规格相符。
- 在流体温度较高的情况下，请勿裸手直接接触产品，以免烫伤。
- 水锤等剧烈的压力变化可能会损坏产品或零件。供液时请缓慢打开阀门。
- 在拆卸和检查阀门之前，务必排空内部压力，并等待阀门完全冷却。
TIP
- 在连接产品前，彻底冲洗管道内部，清除污物和水垢。请将阀门垂直安装在容易积聚空气的地方，并确保便于维护和检查。
- 出口侧管道的布置应比产品出口顶部高出 200 mm。
- 请在排气阀入口处安装截流阀（旋塞或闸阀，不要使用截止阀），以便于维护和检查。
- 为防止万一发生漏水，请将出口接至排水沟，并采取间接排水方式，以防淹没。
- 当由于异物或水垢引起泄漏时，请关闭截流阀，从排气孔处卸下阀座进行清理。
