全不锈钢材质
耀希达凯（Yoshitake）TAV-4 带真空断路的排气阀主要安装在公寓大厦等建筑的供水垂直管道顶端。该产品在供水管道注水时排出垂直管内的空气，从而减少水龙头喷出空气的现象。在日常使用中，它能排出管道内积聚的空气以降低水流阻力；当供水管道产生负压时，它会从管道外部吸入空气以破坏管内负压。
特点
- 急速吸气性能：根据名古屋市上下水道局和城市再生机构的标准（等同于瑞典标准），供水垂直管 50A 安装 1 台 20A 即可满足。根据东京都水道局的标准，供水垂直管 75A 安装 1 台 25A 即可满足。
- 初期排气机能：在供水垂直管道充水时排出空气，减少水龙头喷气现象。
- 适用于寒冷地区：满足日本厚生劳动省规定的耐寒性能标准。
- 对接自由：配管连接口为核心接口，产品可 360 度自由旋转，引导管连接口可朝向任意所需方向安装。
规格参数
| 适用流体 | 自来水（饮用水） |
|---|---|
| 适用压力 | 0.05-1.0 MPa |
| 吸气量（阀压差 2.9 kPa 时） | 20A：15.1 L/sec 25A：23.4 L/sec |
| 流体温度 | 0-40°C（结冻不可） |
| 阀体材质 | 铸造青铜（经 NPb 处理） |
| 浮球材质 | 耐热树脂 |
| 排气阀填料 | 合成橡胶 |

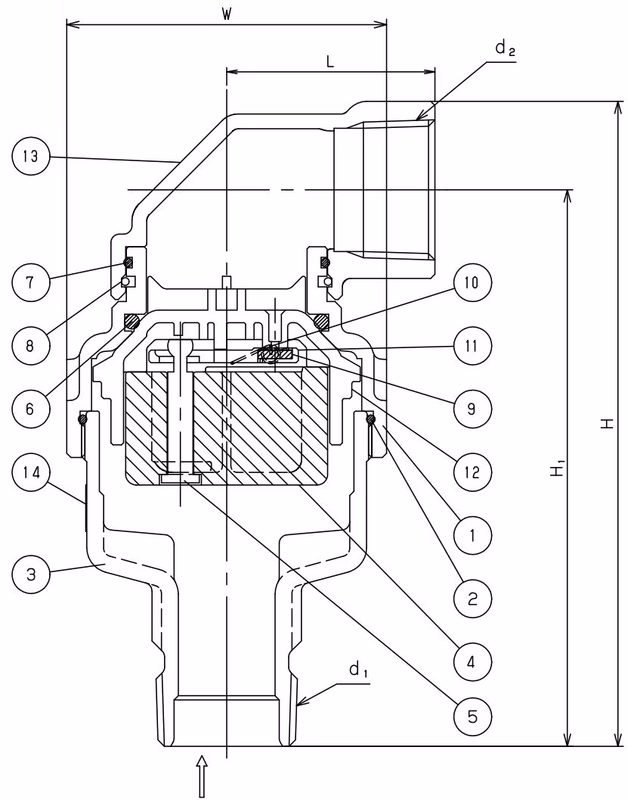

尺寸与重量
| 公称直径 | d1 (管道连接口) | d2 (引导管连接口) | H (全高) | H1 (高1) | W (直径) | L (长) | 重量 |
|---|---|---|---|---|---|---|---|
| 20A | JIS R 3/4 | JIS Rc 1 | 151 | 130 | φ76 | 49.5 | 1.2 kg |
| 25A | JIS R 1 | JIS Rc 1 | 153 | 132 | φ76 | 49.5 | 1.2 kg |
性能

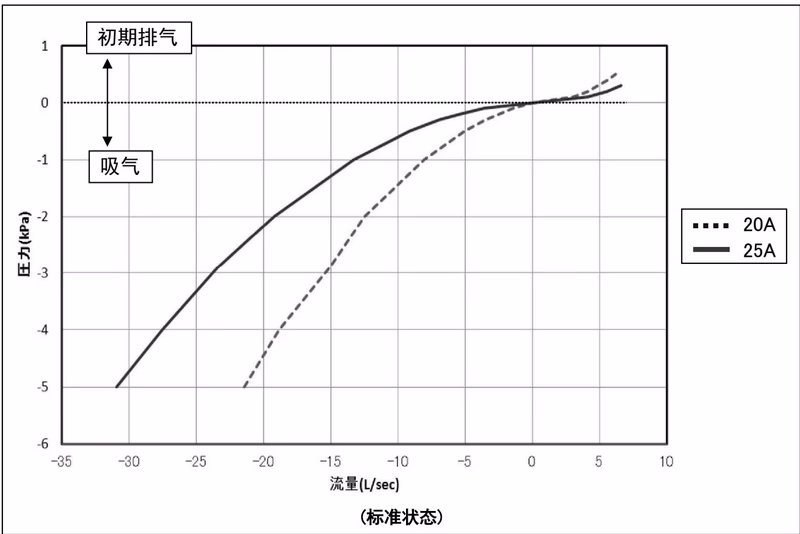

吸气与排气性能
有压力下排气性能
INFO
上述图表的性能值仅供参考。根据配管条件与使用环境的变动，在选型时请加上 20% 以上的安全系数。

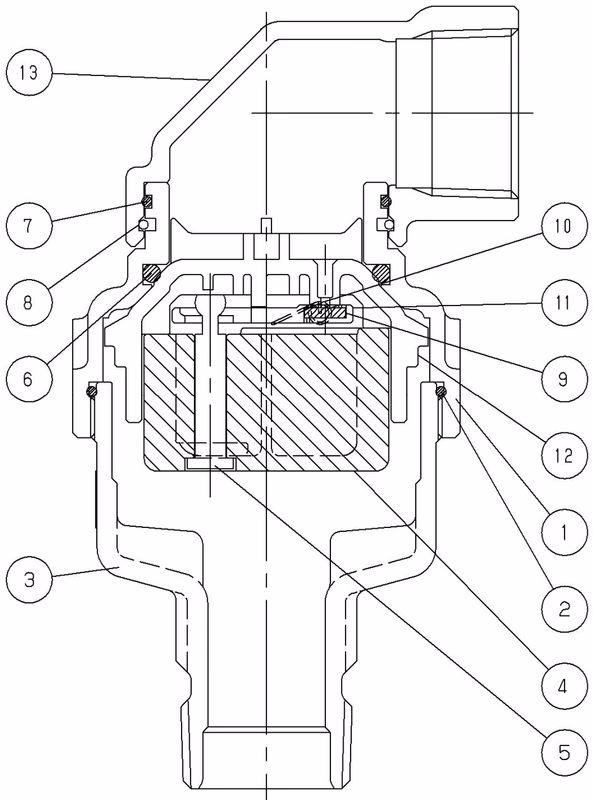

结构说明
| 序号 | 部件名称 | 序号 | 部件名称 |
|---|---|---|---|
| 1 | 中间阀盖 | 8 | 金属环 |
| 2 | O型圈 | 9 | 排气阀垫片 |
| 3 | 阀体 | 10 | 排气阀弹簧 |
| 4 | 浮球 | 11 | 杠杆 |
| 5 | 浮球轴 | 12 | 吸气阀阀体 |
| 6 | O型圈 | 13 | 阀盖 |
| 7 | O型圈 |
动作说明

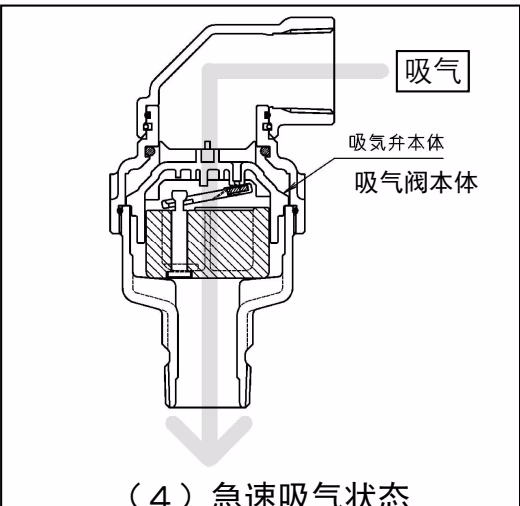

1. 急速吸气状态
如果由于断水或排水操作导致管道压力降至大气压以下，产品内部压力也会下降。此时吸气阀阀体下沉，开始吸气破坏负压。

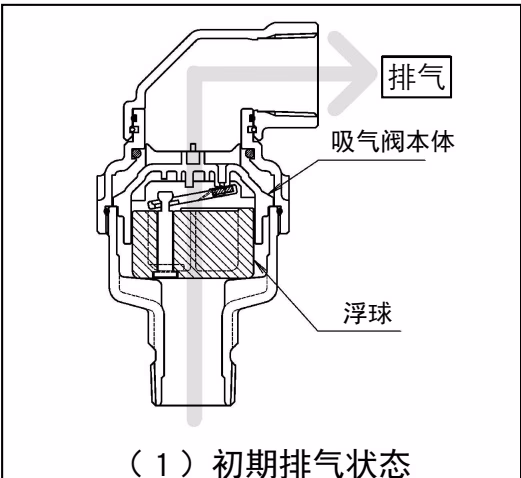

2. 初期排气状态
供水管道注水初期，吸气阀阀体因浮球重力下沉，大量排出管道内的空气。随着空气减少水流入产品内部，吸气阀随水浮起关闭开阀处。

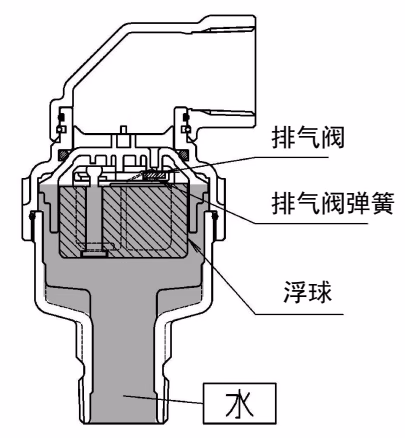

3. 一般状态
内部满水时，排气阀因水压和排气阀弹簧的负荷力而关闭，吸气阀也因水压关闭。由于排气阀和浮球并非一体化构造，浮球不会随水压波动而浮动，保证了稳定运作。

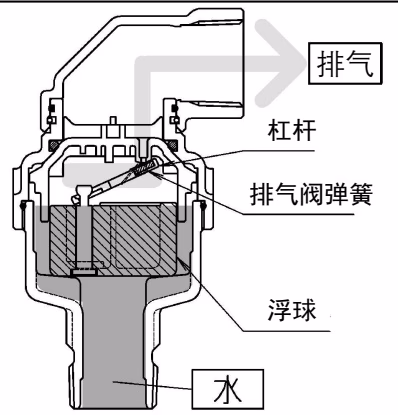

4. 有压力下排气状态
满水状态下空气进入阀体内部时，水位下降导致浮球下沉，其重力通过杠杆施加。当内部压力与大气压的压差加上浮球重力大于排气阀弹簧力时，排气阀开启排气。排气完毕水重新充满时浮球上浮，重力负荷消失，弹簧使排气阀关闭。
选型指南
选型需根据破坏垂直管负压所需的吸气量标准进行配置。
| 垂直管口径 | 名古屋市上下水道局、城市再生机构标准 (L/sec) | 东京都水道局标准 (L/sec) | TAV-4 选型 |
|---|---|---|---|
| 20A | 1.5 | 1.5 | 1台 TAV-4 20A |
| 25A | 2.5 | 2.5 | 1台 TAV-4 20A |
| 32A | 4.0 | 3.5 | 1台 TAV-4 20A |
| 40A | 7.0 | 5.5 | 1台 TAV-4 20A |
| 50A | 14.0 | 9.0 | 1台 TAV-4 20A |
| 75A | 33.4 | 15.5 | 1台 TAV-4 25A (东京都) / 多台 (名古屋) |
| 100A | - | 25.0 | 多台使用 |
| 150A | - | 53.0 | 多台使用 |

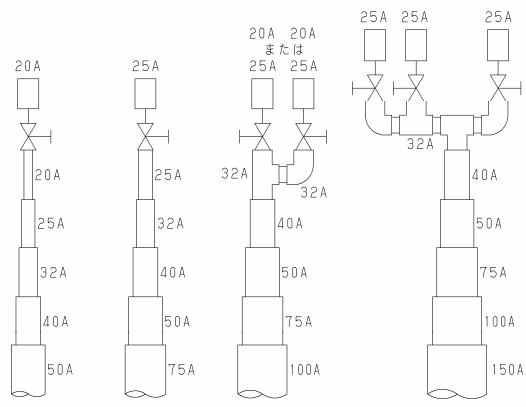

配管图例
请安装大于或等于必要吸气量的吸排气阀。
- 图 A：直管最大口径 50A，1 台 TAV-4 20A 即可满足。
- 图 B：直管最大口径 75A，1 台 TAV-4 25A 即可满足（依据东京都水道局标准）。
- 图 C/D：复数台安装示例。配管分支部分请注意不要干扰空气流动。

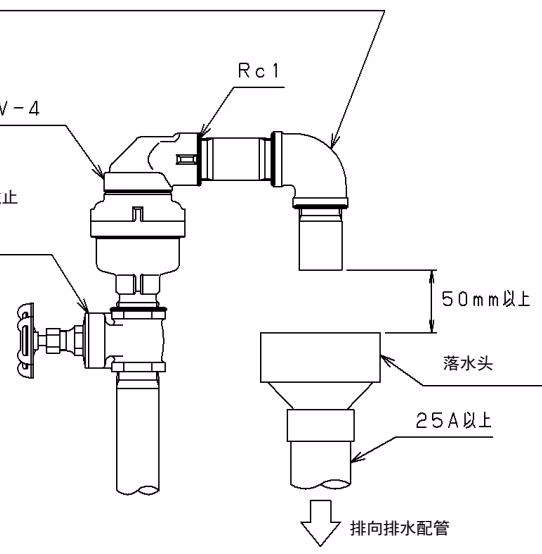

安装方法
引导管应采用钢管 25A 或 PVC 管 25A。总长度不得超过 1 米，接头不超过一个弯头。止水阀必须使用闸阀或球阀（全口径），不得使用截止阀，且公称直径必须与 TAV-4 相等或更大。
安装注意事项
- 产品应安装在比供水设备或储水器溢流面高出至少 300 毫米的位置。
- 请勿将产品或管道接地，否则可能导致腐蚀。
- 为防止漏水，需在导管连接口安装 25A 以上的导管，引向落水头（排水口），导管末端距溢流边缘至少 50 毫米。
- 导管必须从产品向下铺设，不允许向上配管。
- 请将产品垂直安装（垂直度在 5 度以内）在容易积聚空气的位置，倾斜过大可能导致故障或泄漏。
- 请采取保温、加热或排水等防冻措施，防止液体结冰损坏产品。
- 配管连接时，必须将工具（如钩形扳手、链条扳手或管钳）卡在安装螺纹上方的四个棘爪上进行拧紧，切勿在其他部位使用工具，以免损坏产品。
运行提示
- 排气时可能会有水雾喷出，此为正常现象。
- 冬季气温低或长时间不用水时，务必进行排水操作，防止冻结和生锈损坏。
- 供水时请缓慢打开阀门以避免水锤现象。
- 当压力异常低（低于 0.05 MPa）时，可能会出现排水现象，这不是故障。
