耀希达凯（Yoshitake）TS-4S 散热疏水阀采用蜡式热敏元件作为感热装置，支持 0.35 MPa 以下的工作压力。广泛用于供热用暖气设备。TS-4 系列包含直线型 TS-4S 和角型 TS-4A。

特点

1. 小型轻量，噪音低。
2. 采用无冷凝水滞留的设计结构，防止冻结引起的阀门破损。
3. 可快速排出开始运行时的低温冷凝水和空气。
4. 阀瓣和阀座为不锈钢材质。阀盖垫片采用氟树脂，便于分解和组装。

规格

参数	数值
适用流体	蒸汽冷凝水
工作压力	0.02-0.35 MPa
最高温度	150℃
阀体材质	铸造青铜
阀瓣 / 阀座材质	不锈钢
热敏元件材质	黄铜、其它材料
活接头材质	黄铜
连接方式	入口：JIS R 螺纹型（活接头） 出口：JIS Rc 螺纹型

尺寸和重量

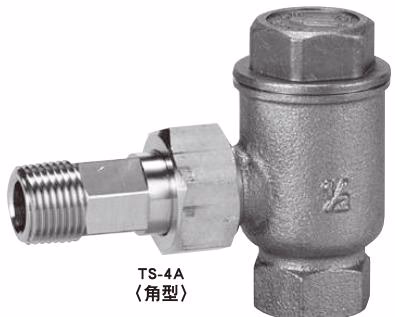

TS-4A（角型）

公称直径	d	L (mm)	H1 (mm)	H2 (mm)	重量 (kg)
15A	1/2	80	35	77.5	0.5
20A	3/4	87	41	79.5	0.7

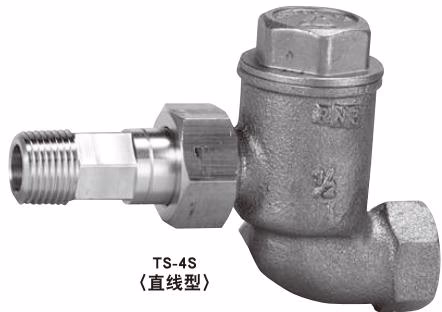

TS-4S（直线型）

公称直径	d	L1 (mm)	L2 (mm)	L3 (mm)	H1 (mm)	H2 (mm)	重量 (kg)
15A	1/2	85	38	123	28	70.5	0.6
20A	3/4	94	41	135	34	72.5	0.7

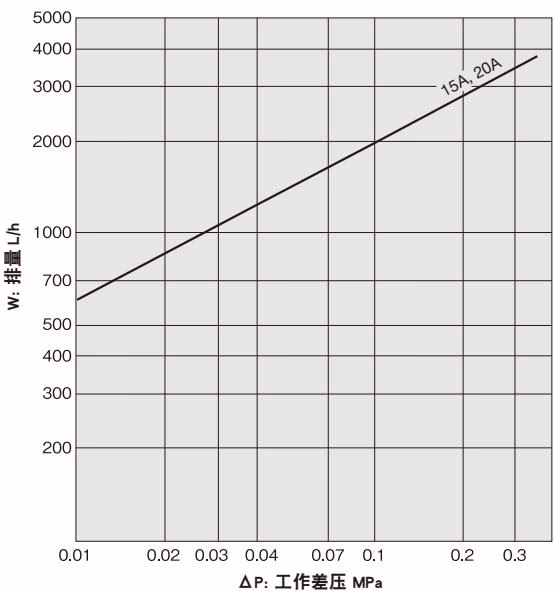

最大连续排量图表

TIP

此图表显示的是最大排量。设计系统时应设置足够的安全系数（2 倍或 3 倍）。

结构与零件

序号	零件名称	材质
12	活接螺母 (Union Nut)	黄铜 (C3771)
11	活接螺纹接头 (Union Nipple)	黄铜 (C3771)
10	垫片 (Gasket)	PTFE
9	弹簧 (Spring)	不锈钢 (SUS304)
8	热敏元件 (ThermoElement)	-
7	垫圈 (Washer Plate)	黄铜 (C3604)
6	阀瓣 (Valve)	不锈钢 (SUS304)
5	阀瓣弹簧 (Valve Spring)	不锈钢 (SUS304)
4	元件外壳 (Element Case)	黄铜 (C3604)
