耀希达凯 (Yoshitake) TSF-13CF 是一款为蒸汽冷凝水系统设计的大排量浮球式疏水阀。该产品采用双阀座结构，确保大排量排放能力，并通过大型浮球设计实现平稳作动。其内置排气阀能迅速排出管道内的空气，显著缩短设备的启动时间。主要部件（包括阀瓣、阀座、排气阀和浮球）均由不锈钢材质制造，具备卓越的耐腐蚀性与耐久性。
特点
- 采用双阀座结构，大排量。
- 主要部件为不锈钢材质，具卓越耐腐蚀性与耐久性。
- 内置排气阀。能迅速排放管道内空气，缩短设备启动时间。
- 采用大型浮球设计，实现平稳作动。
规格
| 型号 | TSF-13CF |
|---|---|
| 公称直径 | 40A, 50A |
| 适用流体 | 蒸汽冷凝水 |
| 最高压力 | 1.0 MPa, 1.6 MPa, 3.2 MPa |
| 适用压力范围 (最大工作压差) | TSF-13CF-5: 0.5 MPa TSF-13CF-10: 1.0 MPa TSF-13CF-32: 3.2 MPa |
| 最小压差 | 0.01 MPa |
| 最高使用温度 | 240℃ |
| 阀体材质 | 铸碳钢 |
| 浮球材质 | 不锈钢 |
| 阀瓣、阀座材质 | 不锈钢 |
| 连接方式 | ASME 150 LB, ASME 300 LB, EN PN25/40, JIS 30K RF |
安装建议
请在蒸汽疏水阀前端安装过滤器（推荐目数：80目），以保护 TSF-13CF 不受杂质异物影响作动。由于采用双阀座结构，异物黏附在阀瓣与阀座密封面时，可能会导致明显的蒸汽泄漏。
安装注意事项
请确认安装姿态，使用时切勿倾斜。错误的安装姿态会阻碍该产品的正常运作。请保持产品倾斜在 ±5° 以内，必要时请对产品设置支撑，因为阀体重量较重，无支撑安装后可能导致产品倾斜。
尺寸 (mm) 和重量 (kg)
| 公称直径 | 连接方式 | L | A | A1 | H | 重量 (kg) |
|---|---|---|---|---|---|---|
| 40A | ASME 150 LB | 327 | 343 | 280 | 290 | 24.5 |
| 40A | ASME 300 LB | 327 | 358 | 280 | 290 | 27.0 |
| 40A | EN PN25/40 | 327 | 355 | 280 | 290 | 26.0 |
| 40A | JIS 30K RF | 327 | 360 | 280 | 290 | 28.0 |
| 50A | ASME 150 LB | 320 | 365 | 290 | 290 | 27.0 |
| 50A | ASME 300 LB | 320 | 373 | 290 | 290 | 28.5 |
| 50A | EN PN25/40 | 320 | 373 | 290 | 290 | 28.0 |
| 50A | JIS 30K RF | 320 | 373 | 290 | 290 | 29.0 |
最大连续排量图表
此图显示的是最大连续排放流量。在设计系统时，请考虑充分的安全系数（2倍以上）。

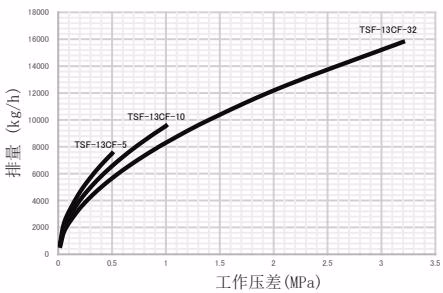

TSF-13CF 40A

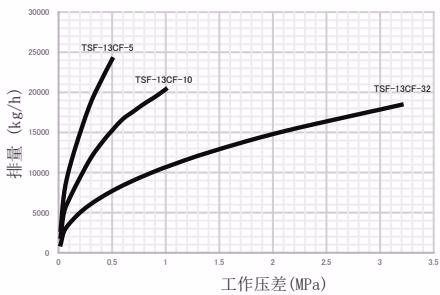

TSF-13CF 50A
