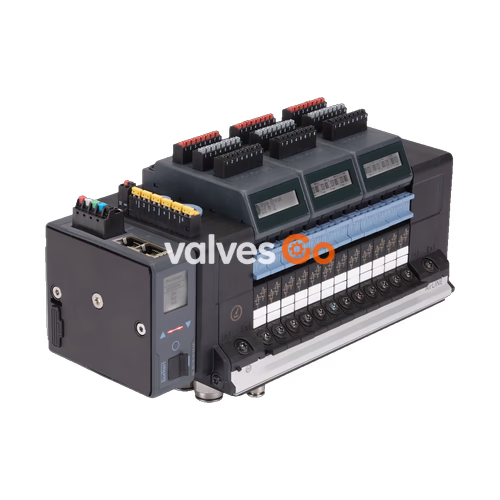

Пневмоостров Бюркерт (Burkert) 20010137 Тип 8652 AirLINE был специально разработан для удовлетворения требований автоматизации процессов. Новые функции диагностики могут отображаться на ЖК-дисплее как в виде открытого текста, так и в виде символов. Это упрощает сопоставление отображаемых сообщений и помогает сэкономить время при вводе в эксплуатацию и техническом обслуживании. Кроме того, диагностическое сообщение также доступно на контроллере, что позволяет быстро оценить состояние установки. Аппаратное обеспечение оптимизировано для установки на дне шкафа управления. Ключевые пневматические функции обеспечивают повышенную надежность процесса, например, обратные клапаны в каналах отработанного воздуха предотвращают незапланированное срабатывание из-за пиков давления.

Ключевые особенности:

• Возможность безопасного отключения клапанов
• Повышенная эксплуатационная готовность установки с PROFINET S2 (системное резервирование)
• Надежность процесса благодаря пневматическим функциям
• Оптимизировано для установки на дне шкафа управления
• Доступны взрывозащищенные исполнения: ATEX / IECEx Зона 2, CCC

Общие технические данные

Характеристики	Описание
Материал	Корпус: PA (полиамид); Уплотнение: NBR и PUR
Ширина на станцию	11 мм
Ручное управление	С фиксацией, пружинный возврат (опция: с замком)
Количество слотов клапанов	Макс. 24 (24 шт. для артикула 20010137)
Максимальное количество функций клапанов	Макс. 48
Диапазон давления	Вакуум...10 бар (от -1 до 10 бар для артикула 20010137)
Внешний подвод воздуха	3...10 бар
Расход QNn (воздух)	310 л/мин (измерено при +20 °C, давлении 6 бар на входе и перепаде 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Рабочая среда	Сухой сжатый воздух с маслом или без масла, нейтральные газы (рекомендуется фильтр 5 мкм)
Температура окружающей среды	-10 °C...+55 °C
Степень защиты	IP20, IP65 в закрытых шкафах управления

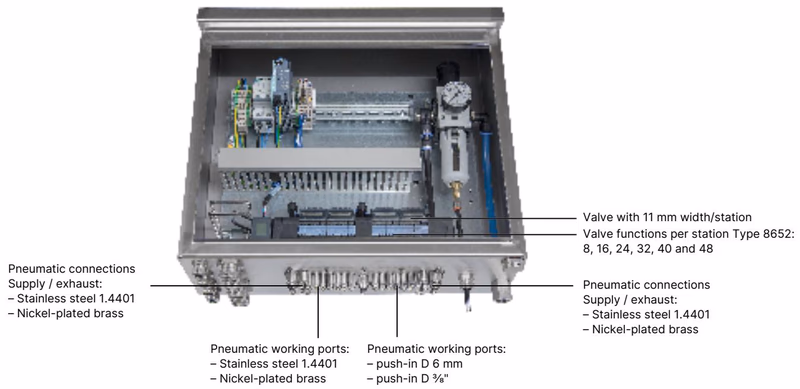

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на дно или стенку шкафа управления.

Преимущества:

• Снижение потребности в пространстве в шкафу управления
• Возможность использования более компактных шкафов
• Снижение трудозатрат на монтаж благодаря подключению шлангов непосредственно на дне шкафа

Функции контура

Стандартные функции

• Функция C (CF C): 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.
• Функция D (CF D): 2 × 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый.
• Функция H (CF H): 5/2-ходовой электромагнитный клапан, сервоуправляемый.
• Функция L (CF L): 5/3-ходовой электромагнитный клапан, в среднем положении все порты заблокированы.
• Функция M (CF M): 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 вентилируются.
• Функция N (CF N): 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 сбрасывают давление.

Вариант SIA (для безопасного отключения)

Клапаны типа 6534 оснащены дополнительными клеммами подключения. Таким образом, цепь клапана может быть прервана внешним выключателем. Ручное управление для этих вариантов клапанов не требуется. Для использования функции отключения подключите клемму к беспотенциальному контакту (механическому выключателю или реле).

Размеры

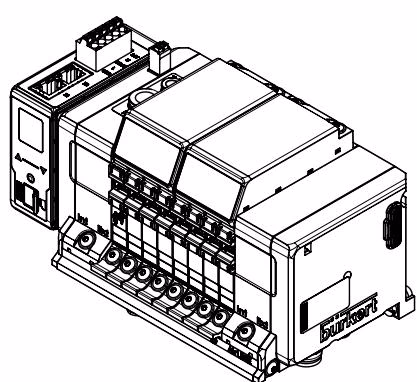

Варианты на 4, 8 и 12 мест

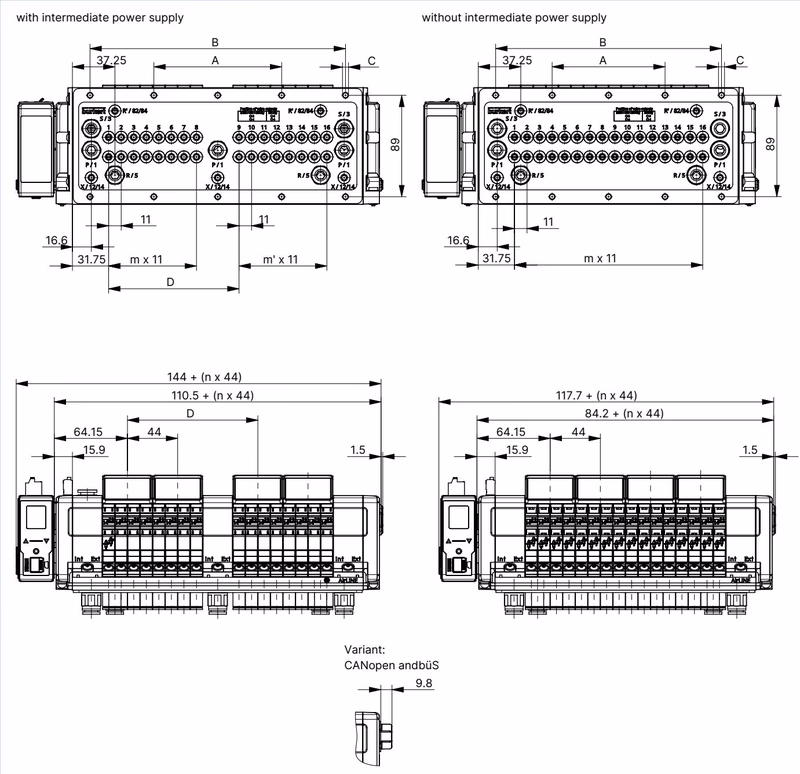

Варианты на 16, 20 и 24 места

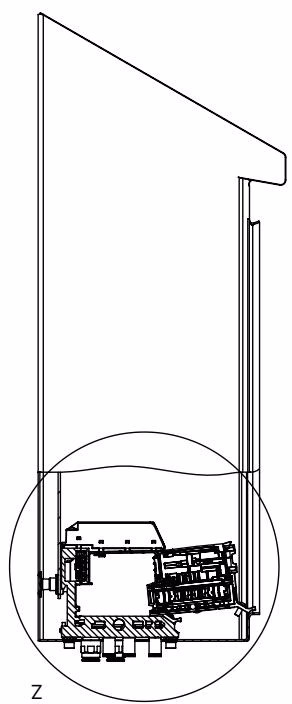

Установка продукта

Для использования функции Hot Swap при установке пневмоострова внутри шкафа управления всегда соблюдайте минимальное расстояние до переднего края шкафа.

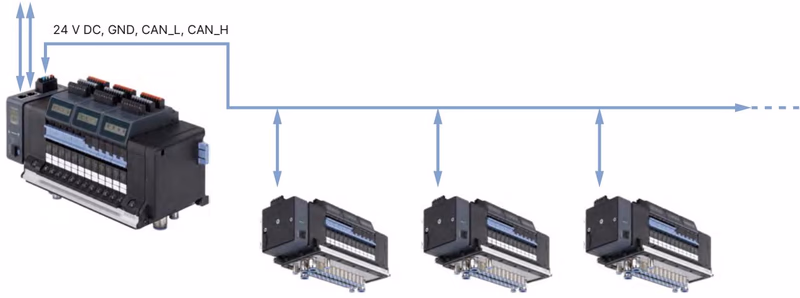

Пример конфигурации

На следующей иллюстрации показана сеть на примере AirLINE Тип 8652 с вариантом Industrial Ethernet в качестве ведущего пневмоострова и различных AirLINE Тип 8652 с вариантом büS в качестве ведомых пневмоостровов.

Указания по технике безопасности во взрывоопасных зонах

Опасность поражения электрическим током

• Перед началом работ на устройстве или системе отключите электропитание. Защитите от повторного включения.
• В потенциально взрывоопасной среде соединительные клеммы для питания 24 В, SIA, EVS и цифровых входов разрешается подключать или отключать только в обесточенном состоянии.

Опасность взрыва от электростатического заряда

• Примите соответствующие меры для предотвращения возникновения электростатического заряда в потенциально взрывоопасной зоне.
• Очищайте поверхность устройства только путем аккуратного протирания влажной или антистатической тканью.

Особые условия для функции Hot Swap

Использование функции Hot Swap в потенциально взрывоопасной среде запрещено. Если с помощью подходящего испытательного оборудования можно доказать и гарантировать отсутствие взрывоопасной среды в течение определенного периода времени, в течение этого времени разрешается извлекать/вставлять клапаны с помощью функции Hot Swap.
